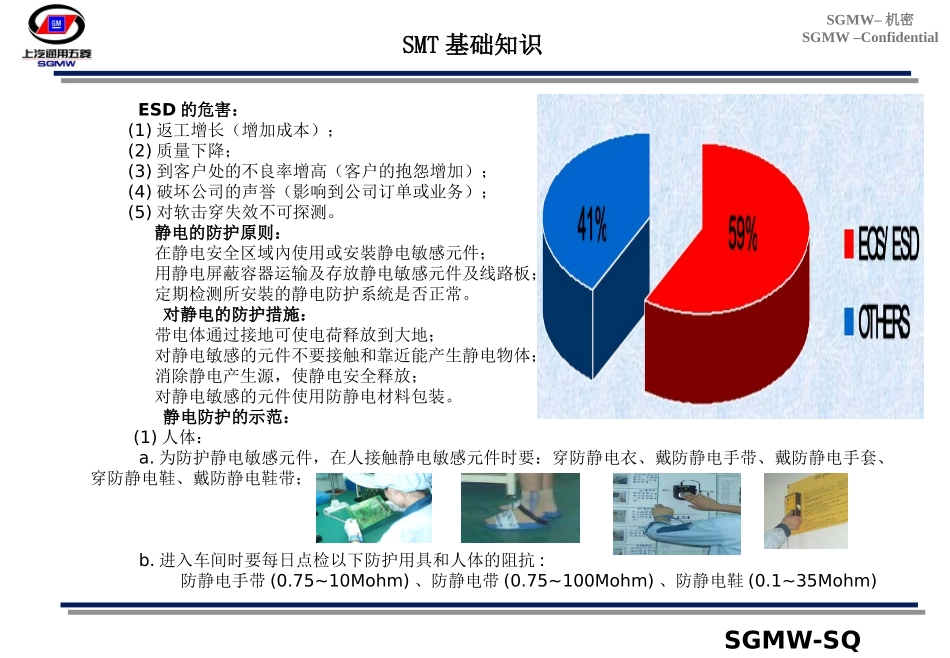

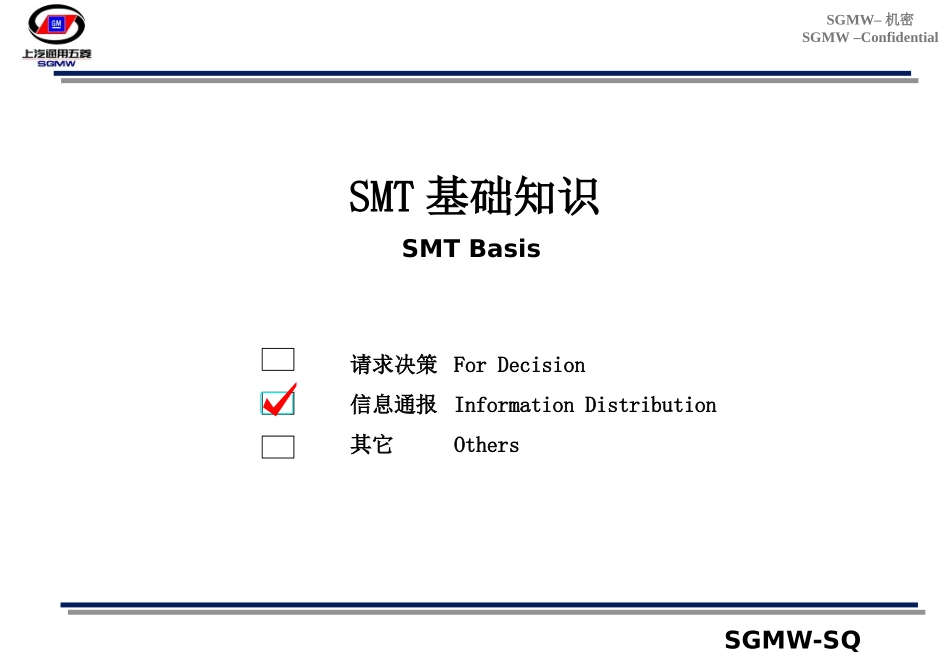

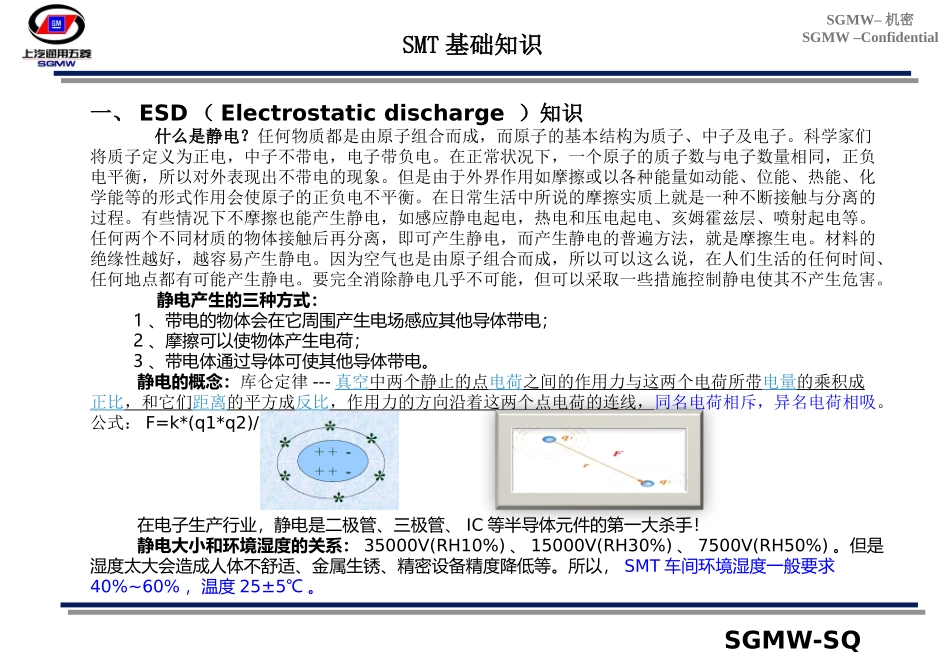

SGMW–机密SGMW–ConfidentialSGMW-SQ请求决策ForDecision信息通报InformationDistribution其它OthersSMT基础知识SMTBasisSGMW–机密SGMW–ConfidentialSGMW-SQ一、ESD（Electrostaticdischarge）知识什么是静电？任何物质都是由原子组合而成，而原子的基本结构为质子、中子及电子。科学家们将质子定义为正电，中子不带电，电子带负电。在正常状况下，一个原子的质子数与电子数量相同，正负电平衡，所以对外表现出不带电的现象。但是由于外界作用如摩擦或以各种能量如动能、位能、热能、化学能等的形式作用会使原子的正负电不平衡。在日常生活中所说的摩擦实质上就是一种不断接触与分离的过程。有些情况下不摩擦也能产生静电，如感应静电起电，热电和压电起电、亥姆霍兹层、喷射起电等。任何两个不同材质的物体接触后再分离，即可产生静电，而产生静电的普遍方法，就是摩擦生电。材料的绝缘性越好，越容易产生静电。因为空气也是由原子组合而成，所以可以这么说，在人们生活的任何时间、任何地点都有可能产生静电。要完全消除静电几乎不可能，但可以采取一些措施控制静电使其不产生危害。静电产生的三种方式：1、带电的物体会在它周围产生电场感应其他导体带电；2、摩擦可以使物体产生电荷；3、带电体通过导体可使其他导体带电。静电的概念：库仑定律---真空中两个静止的点电荷之间的作用力与这两个电荷所带电量的乘积成正比，和它们距离的平方成反比，作用力的方向沿着这两个点电荷的连线，同名电荷相斥，异名电荷相吸。公式：F=k*(q1*q2)/r^2。在电子生产行业，静电是二极管、三极管、IC等半导体元件的第一大杀手！静电大小和环境湿度的关系：35000V(RH10%)、15000V(RH30%)、7500V(RH50%)。但是湿度太大会造成人体不舒适、金属生锈、精密设备精度降低等。所以，SMT车间环境湿度一般要求40%~60%，温度25±5℃。SMT基础知识SGMW–机密SGMW–ConfidentialSGMW-SQESD的危害：(1)返工增长（增加成本）；(2)质量下降；(3)到客户处的不良率增高（客户的抱怨增加）；(4)破坏公司的声誉（影响到公司订单或业务）；(5)对软击穿失效不可探测。静电的防护原则：在静电安全区域內使用或安裝静电敏感元件；用静电屏蔽容器运输及存放静电敏感元件及线路板；定期检测所安裝的静电防护系統是否正常。对静电的防护措施：带电体通过接地可使电荷释放到大地；对静电敏感的元件不要接触和靠近能产生静电物体；消除静电产生源，使静电安全释放；对静电敏感的元件使用防静电材料包装。静电防护的示范：(1)人体：a.为防护静电敏感元件，在人接触静电敏感元件时要：穿防静电衣、戴防静电手带、戴防静电手套、穿防静电鞋、戴防静电鞋带；b.进入车间时要每日点检以下防护用具和人体的阻抗:防静电手带(0.75~10Mohm)、防静电带(0.75~100Mohm)、防静电鞋(0.1~35Mohm)SMT基础知识SGMW–机密SGMW–ConfidentialSGMW-SQc.进入车间时要用静电消除器消除人体所带的静电；d.出现异常应通知相关人员分析原因并采取措施。(2)机器、设备、工装、治具、工具：a.加工带有静电敏感元件的产品时，带有电源的机器、设备需要有效接地；b.地面铺设双面防静电皮或采用防静电地面处理；c.与静电敏感元件有接触的工裝、治具、架子、容器、工作台面要铺设双面防静电席才能放置或安裝静电敏感元件；d.传送静电敏感元件的组合品的传送必须用防静电材料作成；e.烙铁头的接地电阻不大于20ohm（如两线必须增加接地线）；f.车间所用小推车的表面要铺设双面防静电席，並且外壳部分要接地；g.夹持静电敏感元件的夹子要用防静电的材料制成；h.在工裝、治具、夹具表面喷淋防静电液清除其表面的静电；i.放置静电敏感元件的容器必须是防静电材料或进行静电屏蔽。(3)环境：a.湿度RH40%~60%，温度25±5℃；b.工作台面(静电席表面)无任何胶带、杂物放置；c.有防静电要求的区域要有醒目防静电标示。SMT基础知识SGMW–机密SGMW–ConfidentialSGMW-SQ二、SMT（SurfacdMountingTechnolegy）知识1、SMT（SurfaceMountTechnology）工艺：SMT指的是在PCB（PrintedCircuitBoard）基础上进行加工的的系列工艺流程的简称，PCB中文名称为印制电路板，又称印刷电...
