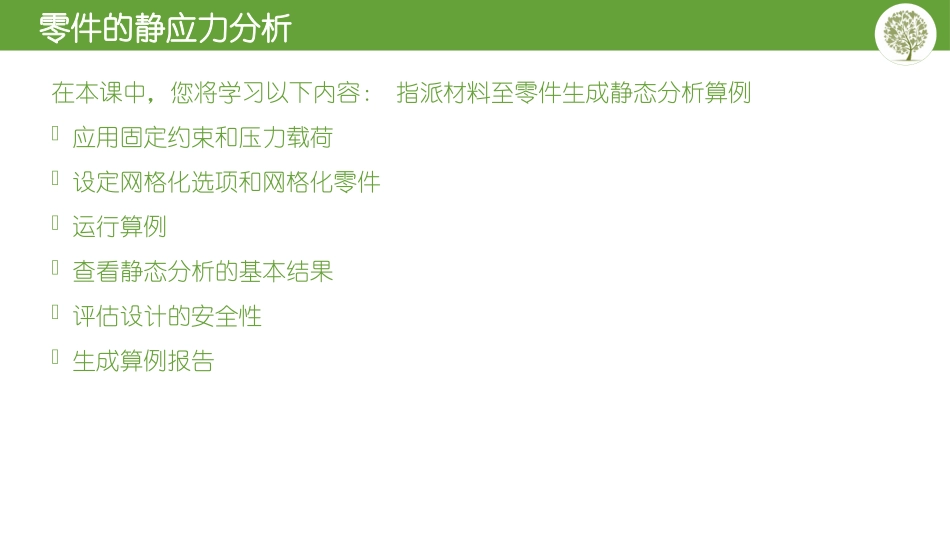

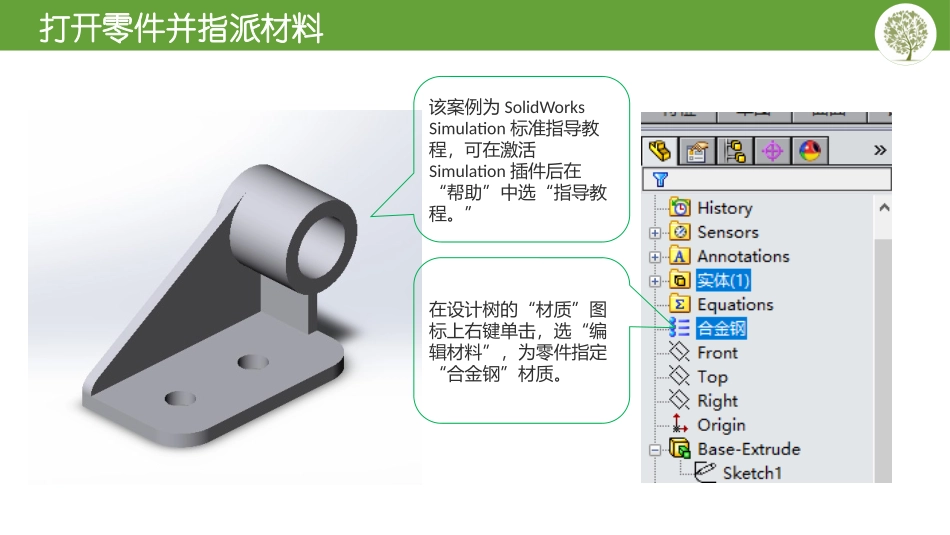

零件的静应力分析SolidWorks2014Simulation标准教程零件的静应力分析在本课中，您将学习以下内容：指派材料至零件生成静态分析算例应用固定约束和压力载荷设定网格化选项和网格化零件运行算例查看静态分析的基本结果评估设计的安全性生成算例报告打开零件并指派材料该案例为SolidWorksSimulation标准指导教程，可在激活Simulation插件后在“帮助”中选“指导教程。”在设计树的“材质”图标上右键单击，选“编辑材料”，为零件指定“合金钢”材质。Simulation（算例）顾问会根据需要，弹出如图所示的对话框提示你下一步做什么，非常贴心。点击“算例顾问”向下箭头，选择“算理顾问”（或者进行到一定步骤时会自动弹出），右侧的“任务窗格”会增加一项“Simulation顾问”，分步指导你完成分析，SolidWorks为了你专注于使用提供了“保姆式服务”。生成静态分析算例1、算例顾问——新建算例；2、可以自命名算例“名称”；3、算例类型选“静应力分析”；4、点绿色√。左侧设计树发生变化，增加了“算例树”，前面定义的算例名称、模型材料都显示在里面。应用固定约束通俗地讲，就是根据设计意图将模型的某一端进行固定，这样就可以施加作用力了（模型不固定意味着为浮动状态，施加力时会移动，所以无法完成静应力分析，SolidWorks会提示错误。）1、夹具顾问——固定几何体；2、选择要固定的面、边线、顶点，此例选两个孔面；3、单击绿色√。其它：固定符号的颜色、大小可以在底部的“符合设定”里编辑。应用压力（施加静应力）在托架的圆形面垂直施加1000psi的压力。1、外部载荷顾问——压力；2、选“垂直于所选面”；3、赋予压强值“1000psi”（美国压强单位）；4、单击绿色√。其它：压强值单位可以选择；改变单位时，值自动换算并相应改变。网格化零件和运行分析对分析对象（模型/零件）进行网格化设置，方法有二：一是在设计树的“网格”上右键单击设置“生成网格”；二是点击“运行”向下箭头选择“生成网格”。1、网格化；2、运行；运行并分析，并且“结果”文件夹将出现在Simulation算例树中。查看分析结果在算例树“结果”单击各个分析项，即可查看模型关于该项的分析情况。如下图：点击“应力1”，即可看到模型应力分析情况。在任务窗格中的“Simulation顾问”或者“图解工具”的“动画”中，还可以模拟应力变形动画。在“结果顾问”中，还可以分析“安全系数”等。在“图解工具”中，可以另存为尾缀为analysis的分析文件，可以另存为尾缀为avi的分析变形动画。生成分析报告SolidWorksSimulation最强大又最贴心的终极功能——生成分析报告。具体操作为点击Simulation工具选项栏上的“报表”，即可为当前的分析算例生成word格式的详细分析报告，多达15页以上，确实折服了！之后还自动调用MSWord，打开报告，为你呈上预览，有木有瞬间变领导的感觉？1、点击“报表”（准确说为报告）；2、设置“报表选项”；3、点击“出版”（大气翻译！）。报告样式1、十几页的word格式的分析报告很快就出炉了；预览一遍，你会发现这份报告很完整了，基本可以直接使用。当然，你可以根据需要随处任意添加、删减，直至成为你满意的报告。2、在报告首页，居然生成一个“目录”，还带超链接，又一次折服了，SW连Word的活儿都干了。你可以按住Ctrl点击任意一个章节，即可快速跳转到该章节内容。
