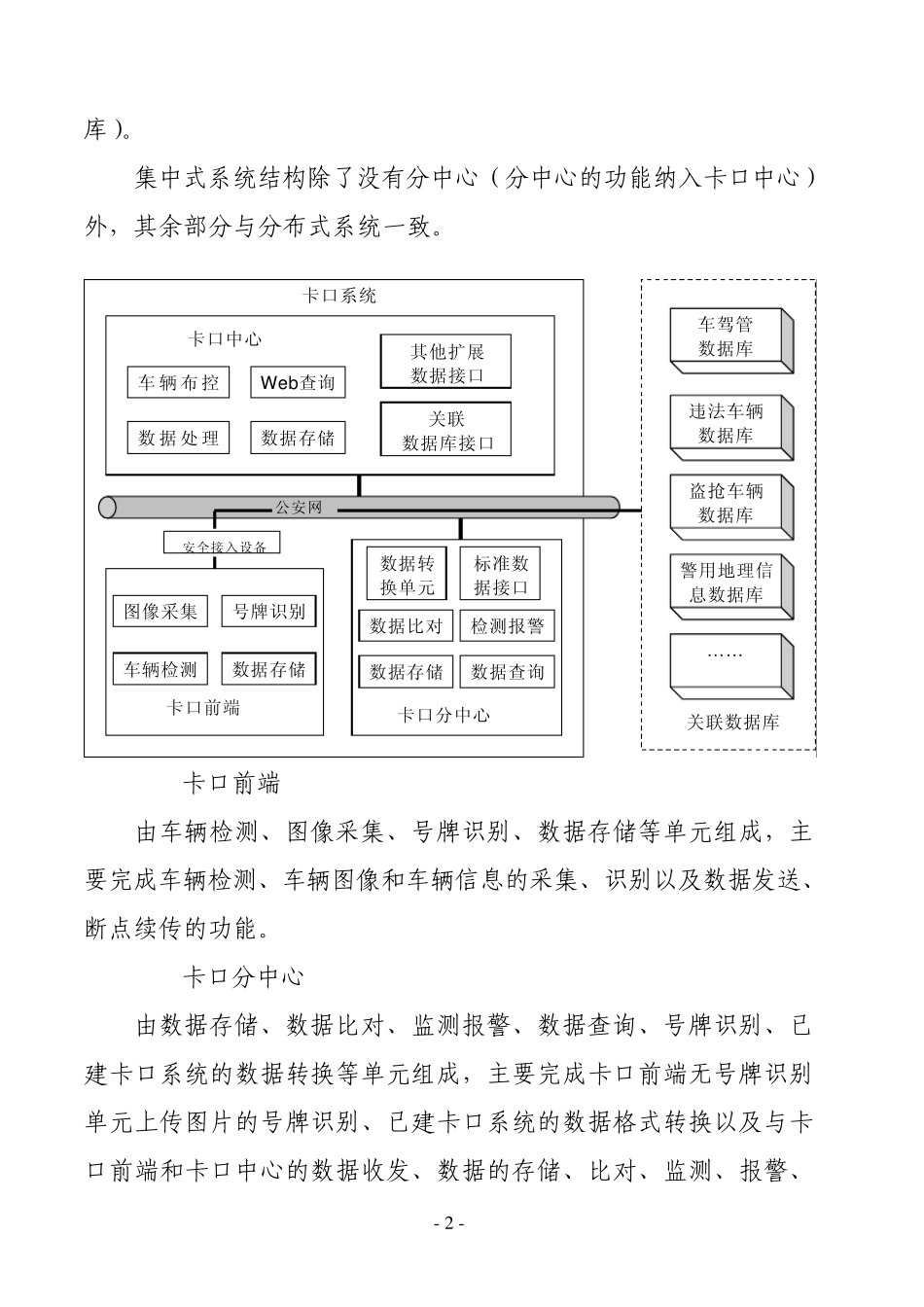

- 1 - 四川省公共安全综合卡口系统 通用技术规范 本技术规范是在遵循《公路车辆智能监测记录系统通用技术条件》（GA/T 497）和《城市监控报警联网系统 技术标准 第9部分：卡口信息识别、比对、监测系统技术要求》（GA/T 669.9）的基础上，综合目前卡口发展的新方向，制定的全省公共安全综合卡口技术规范。 一、 公共安全综合卡口系统结构和外部接口 公共安全综合卡口系统是利用光电、计算机、图像处理、模式识别、远程数据通信等技术对经过卡口的车辆图像和车辆信息进行连续全天候实时采集、识别、记录、比对、监测的系统，利用该系统可完成对有关车辆的布/撤控、报警、速度测定、查询、统计和分析等功能。 （一）系统结构 卡口系统结构可分为分布式和集中式两种。分布式系统由卡口中心、卡口分中心、卡口前端组成，其中卡口中心可连接若干卡口分中心，卡口分中心可连接若干卡口前端。集中式系统由卡口中心和卡口前端组成。 分布式系统结构见下图（图中虚线部分为卡口系统的关联数据 - 2 - 库）。 集中式系统结构除了没有分中心（分中心的功能纳入卡口中心）外，其余部分与分布式系统一致。 1. 卡口前端 由车辆检测、图像采集、号牌识别、数据存储等单元组成，主要完成车辆检测、车辆图像和车辆信息的采集、识别以及数据发送、断点续传的功能。 2. 卡口分中心 由数据存储、数据比对、监测报警、数据查询、号牌识别、已建卡口系统的数据转换等单元组成，主要完成卡口前端无号牌识别单元上传图片的号牌识别、已建卡口系统的数据格式转换以及与卡口前端和卡口中心的数据收发、数据的存储、比对、监测、报警、图像采集 号牌识别 车辆检测 数据存储 车辆布控 Web查询 数据处理 数据存储 数据比对 检测报警 数据存储 数据查询 车驾管 数据库 违法车辆 数据库 盗抢车辆 数据库 …… 关联 数据库接口 数据转换单元 其他扩展 数据接口 关联数据库 卡口前端 卡口分中心 卡口中心 卡口系统 公安网 警用地理信息数据库 安全接入设备 标准数据接口 - 3 - 查询、远程监测等功能，并实现与停车场、收费站等其他社会数据资源的对接。 3. 卡口中心 由数据存储、车辆布控、数据处理、web查询等单元以及相关接口组成，主要完成数据处理和存储、数据的统计和分析、车辆的布控和报警、车辆信息的查询、远程监测等功能，并实现与公安其他业务数据的交换。 （二）外部接口 卡口分中心可通过数据转换单...
