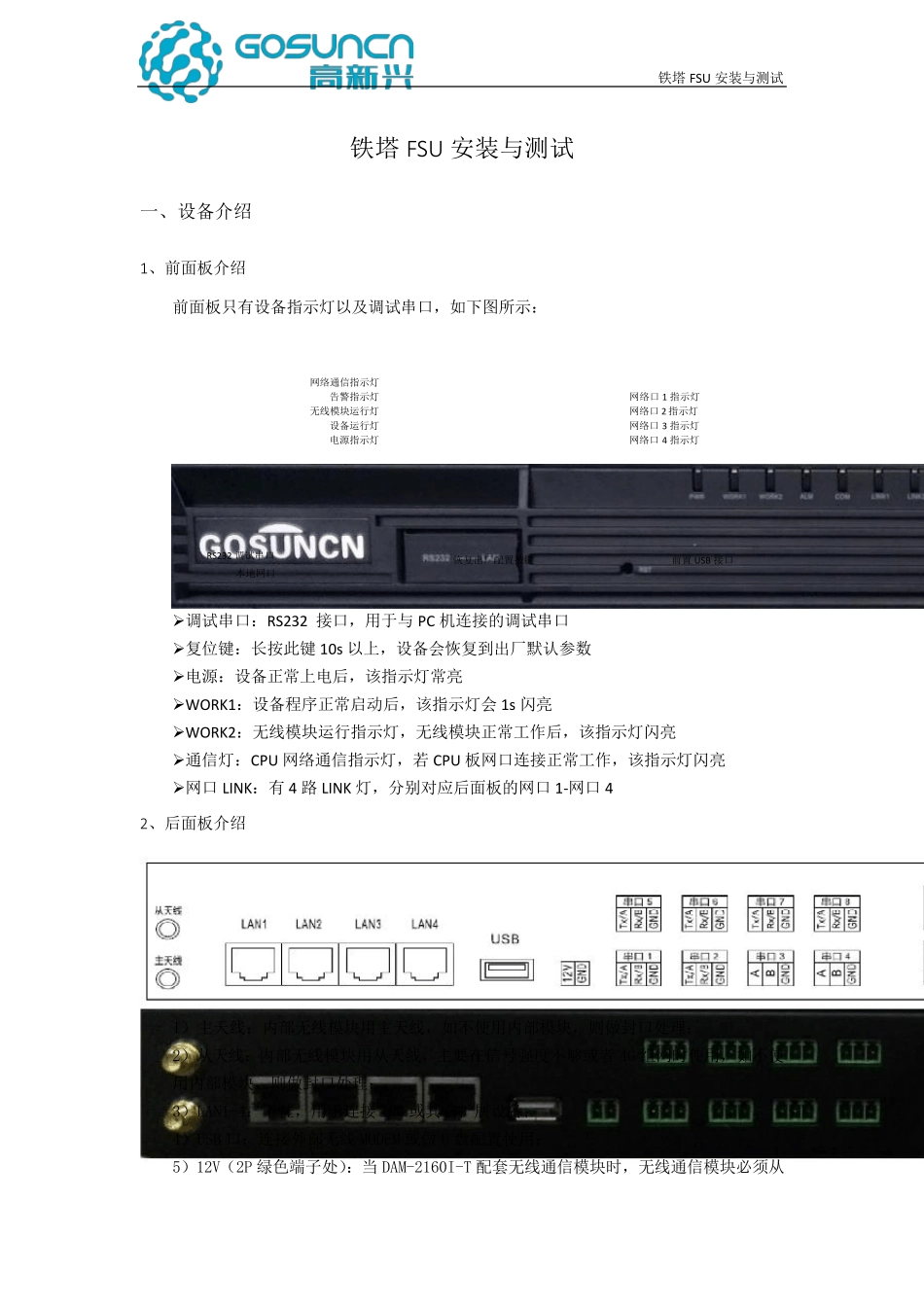

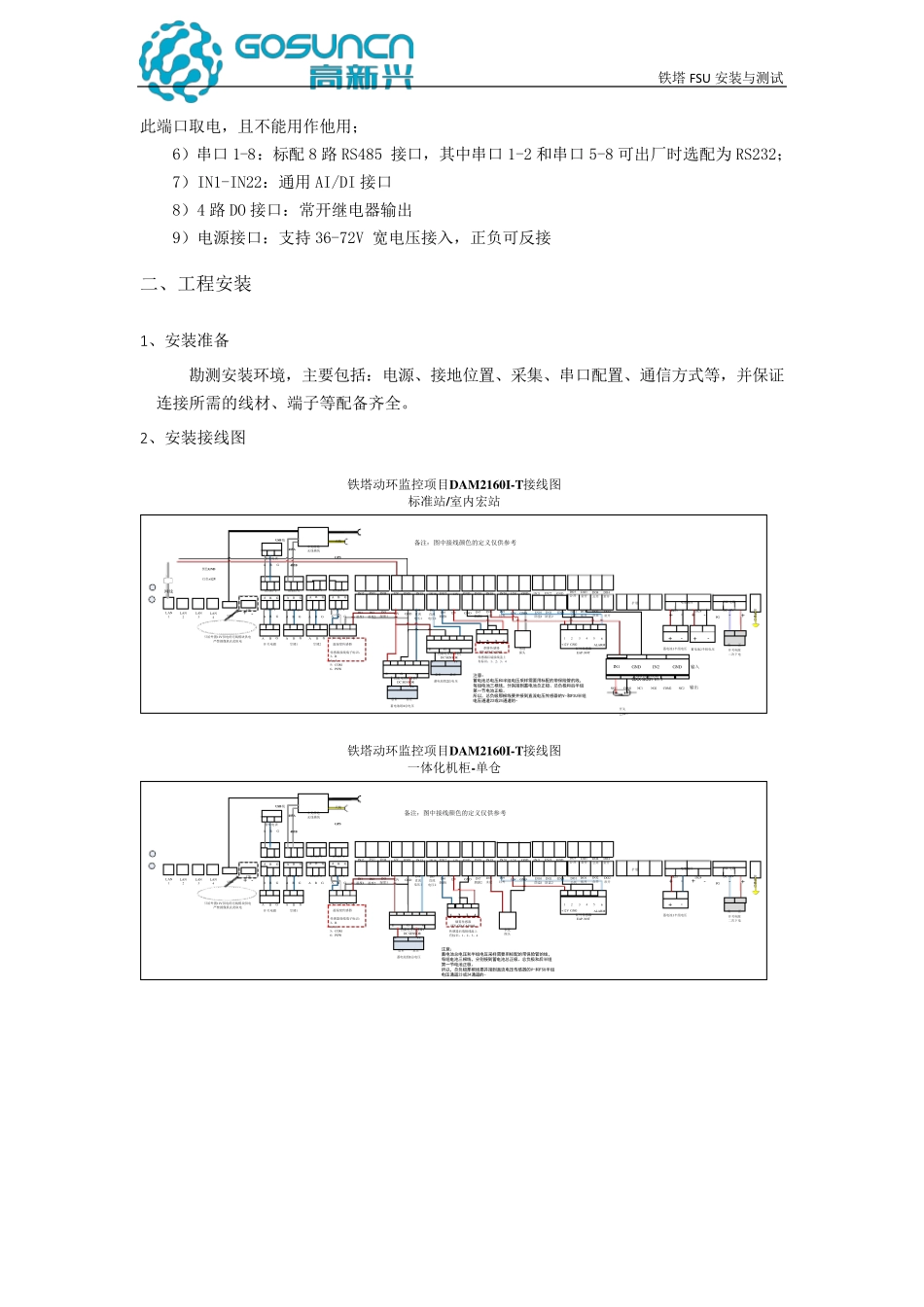

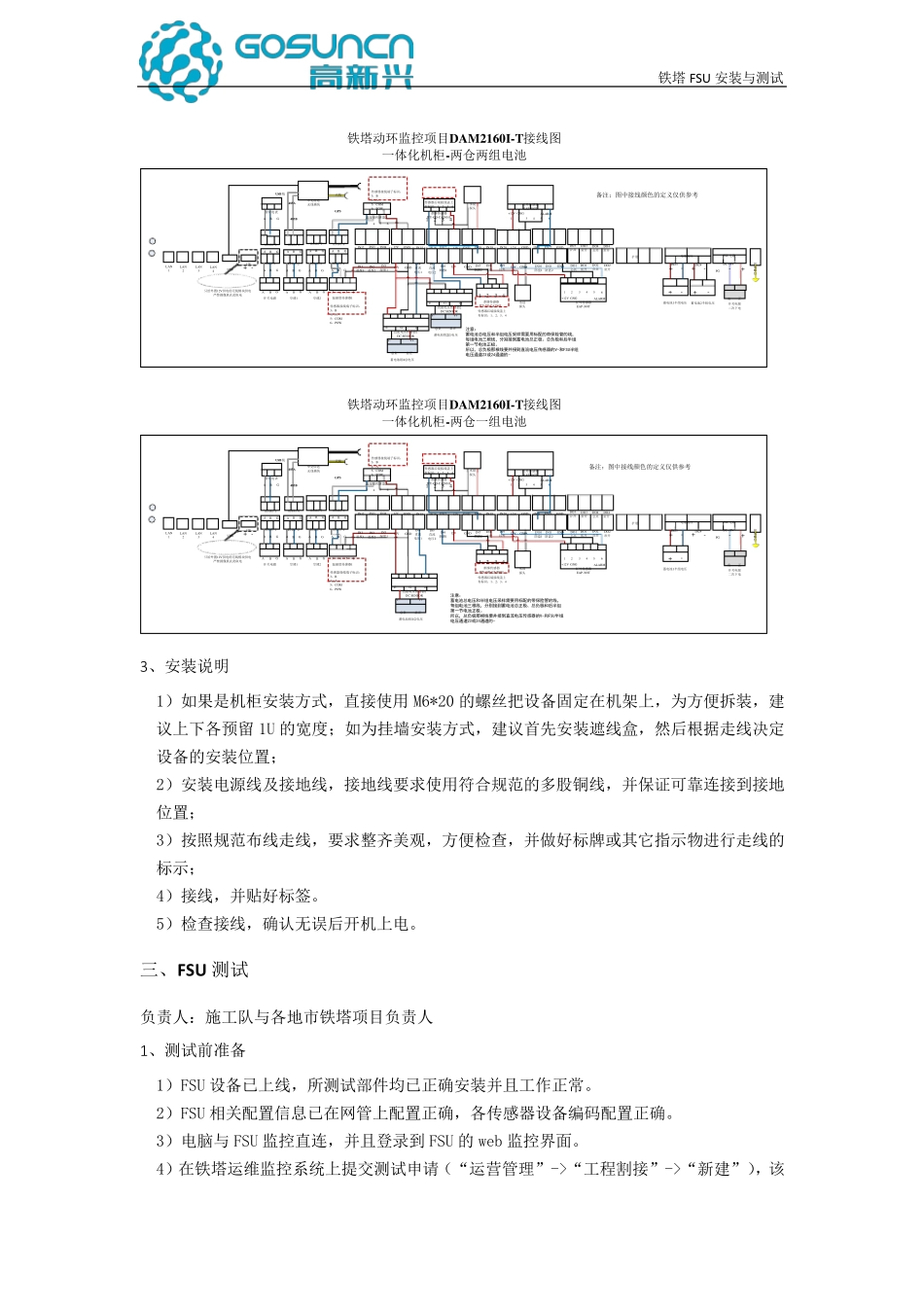

铁塔FSU 安装与测试 铁塔FSU 安装与测试 一、设备介绍 1、前面板介绍 前面板只有设备指示灯以及调试串口，如下图所示： 如上图，从左往右依次如下。 调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键 10s以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮 WORK1：设备程序正常启动后，该指示灯会 1s闪亮 WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若 CPU 板网口连接正常工作，该指示灯闪亮 网口 LINK：有 4 路 LINK 灯，分别对应后面板的网口 1-网口 4 2、后面板介绍 1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理； 2）从天线：内部无线模块用从天线，主要在信号强度不够或者 4G 组网时使用，如不使用内部模块，则做封口处理； 3）LAN1-4：下挂，用于连接 IPC 或其它扩展设备； 4）USB 口：连接外部无线 MODEM 或做 U 盘配置使用； 5）12V（2P 绿色端子处）：当 DAM-2160I-T 配套无线通信模块时，无线通信模块必须从电源指示灯 设备运行灯 无线模块运行灯 告警指示灯 网络通信指示灯 网络口 4 指示灯 网络口 3 指示灯 网络口 2 指示灯 网络口 1 指示灯 恢复出厂配置按键 前置 USB 接口 RS232 调试串口 本地网口 铁塔FSU 安装与测试 此端口取电，且不能用作他用； 6）串口1-8：标配8 路RS485 接口，其中串口1-2 和串口5-8 可出厂时选配为RS232； 7）IN1-IN22：通用AI/DI 接口 8）4 路DO 接口：常开继电器输出 9）电源接口：支持36-72V 宽电压接入，正负可反接 二、工程安装 1、安装准备 勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。 2、安装接线图 烟雾传感器JTY-GD-CA2001L1234RS485-1BAG接地螺钉USB传感器后端接线盖上有标识：1、2、3、4开关电源二次下电负正铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站LAN2LAN1直流电压传感器2DC SENSOREGvzV-V+蓄电池组2总电压总负总正LAN3LAN4RS485-2BAGRS485-3BAGRS485-4BAGRS485-5BAGRS485-6BAGRS485-7BAGRS485-8BAGIN1温度1IN2温度2IN3湿度1GND12VIN4直流电压1IN5直流电压2IN6烟感112VGNDIN7烟感2IN8水浸IN9红外12VGNDIN10防盗1IN11防盗2GNDDO1公共DO1常开DO2公共DO2常开扩展电池电压IN23IN24+-+-DC-48VPG-+...
