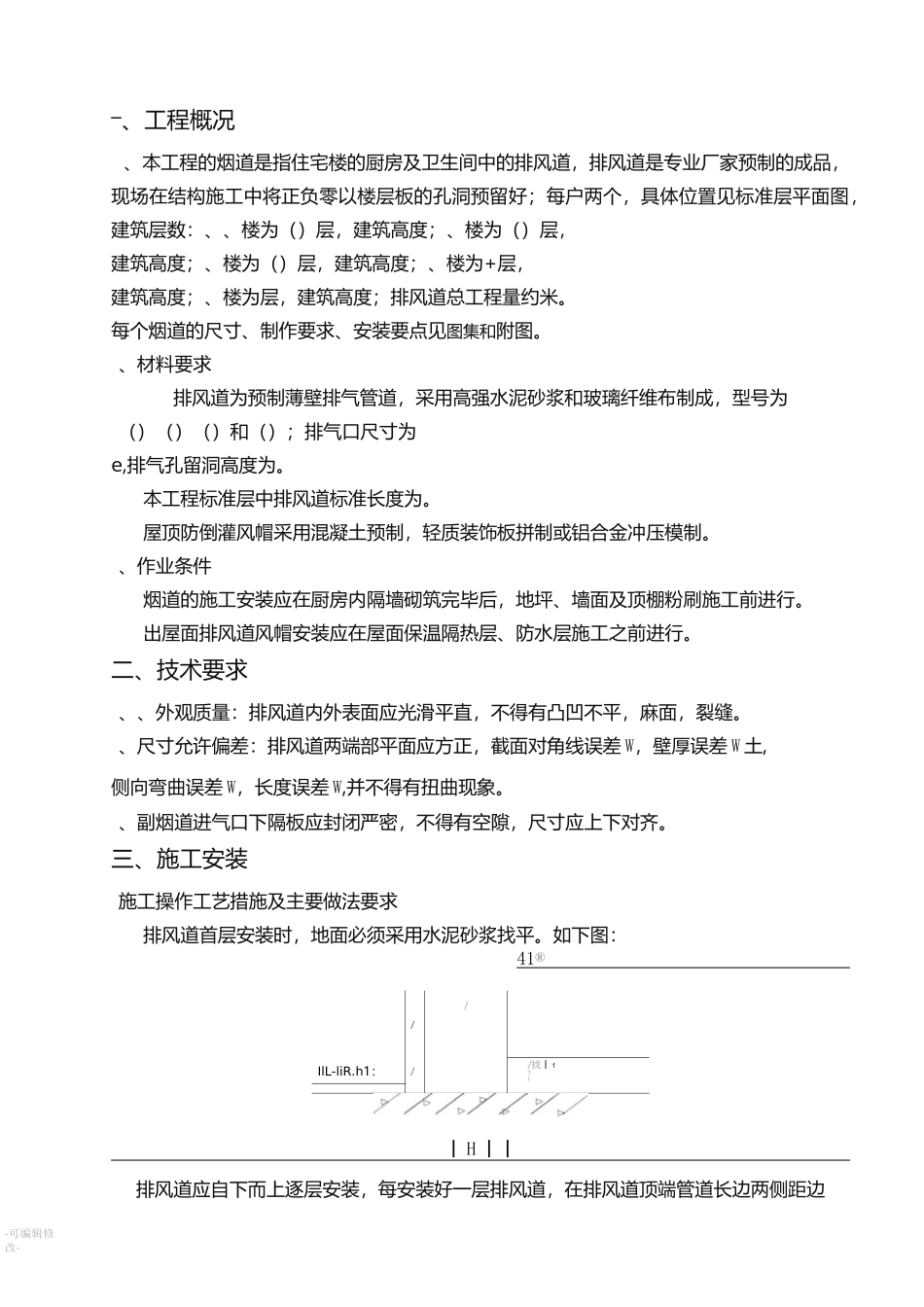

-可编辑修改-―、工程概况二、技术要求三、施工安装四、运输及堆放五、安全要求-可编辑修改-―、工程概况、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：、、楼为（）层，建筑高度；、楼为（）层，建筑高度；、楼为（）层，建筑高度；、楼为+层，建筑高度；、楼为层，建筑高度；排风道总工程量约米。每个烟道的尺寸、制作要求、安装要点见图集和附图。、材料要求排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为（）（）（）和（）；排气口尺寸为e,排气孔留洞高度为。本工程标准层中排风道标准长度为。屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。、作业条件烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。二、技术要求、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差 W，壁厚误差 W 土,侧向弯曲误差 W，长度误差 W,并不得有扭曲现象。、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。三、施工安装施工操作工艺措施及主要做法要求排风道首层安装时，地面必须采用水泥砂浆找平。如下图：41®//IlL-liR.h1：//找丨 11I丨 H 丨丨排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边-可编辑修改-处各放一根①钢筋，该钢筋长度应比预留孔长，两端各有搁置在楼板上。同时在上一层排风道的底部下口相应位置用老虎钳钳出两个凹口，使上下排风道连接口之间紧密吻合。底层排烟道的底部应密封，不得漏气。安装排风道前，应检查楼板预留孔及排风道的安装方向位置，弹出中心线，然后在排风道垂直面两侧也弹出中心线。排风道就位时应对准中心线，周边用木锲固定，挂直线校直，上下排风道结合面满涂防水油膏，再支底模，用细石混凝土分两次将预留孔的缝隙浇捣密实并捣成高于楼板面的防水反口。节点图如下：的盒子，在混凝土终凝后拆除预埋盒，形成的留洞每层的平面位置要一致，上下对照，尺寸一致。、排风道的施工安装，安装前必须对排风道进行检查，并校对型号，清理排风道毛边。排风道系统应竖直向上布置。、排风道安装顺序应自下而上逐层安装首层安装时必须用...
