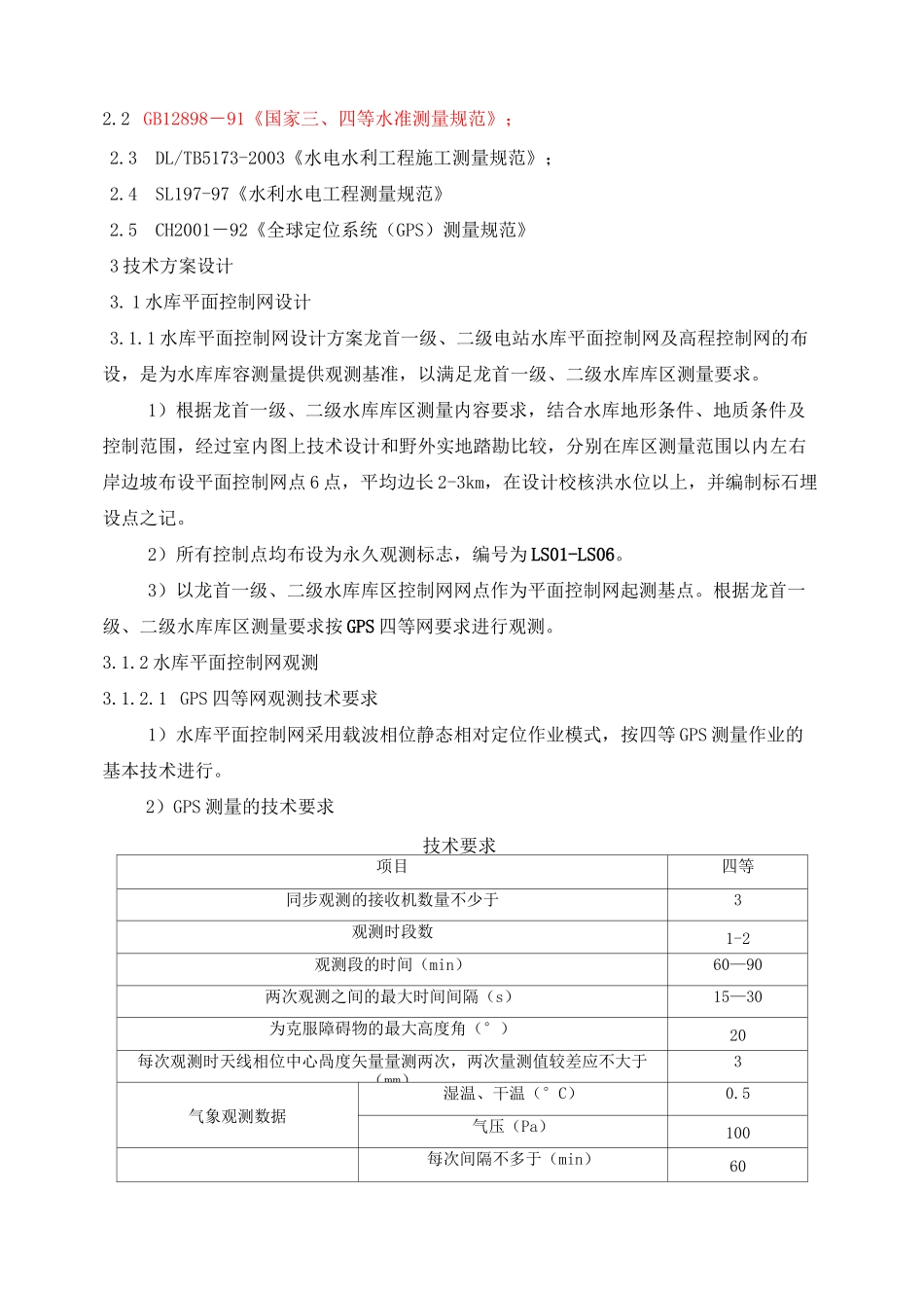

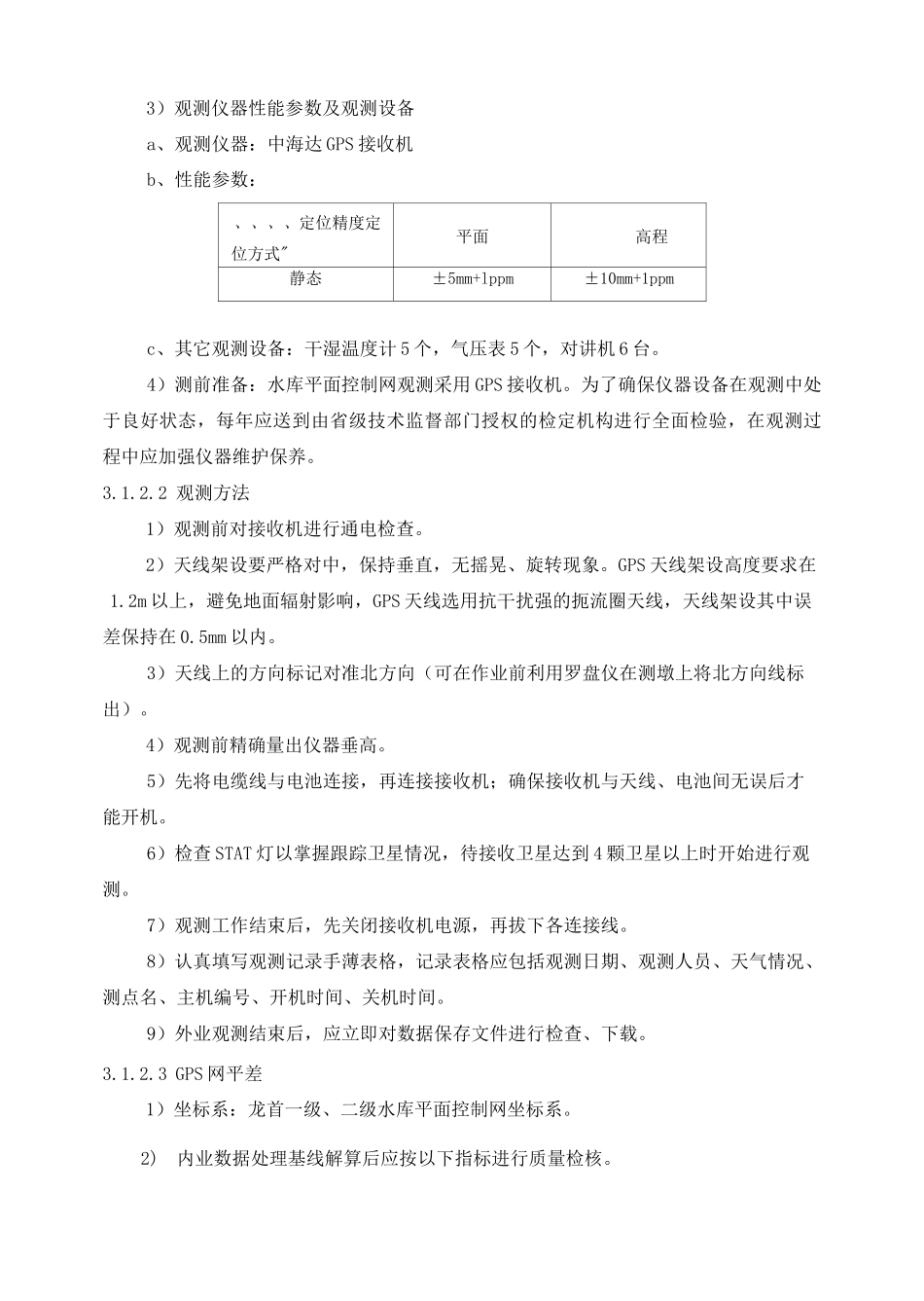

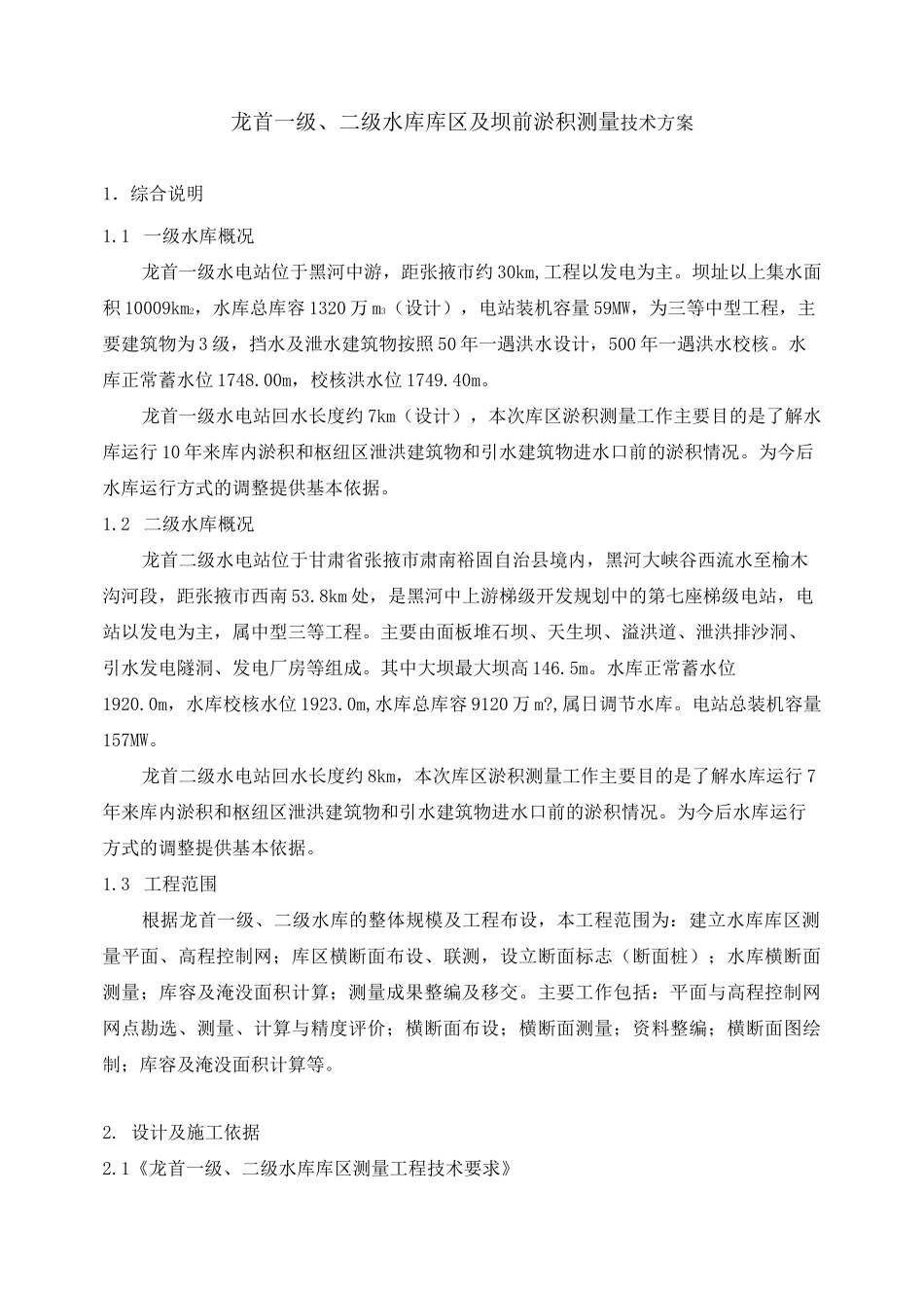

龙首一级、二级水库库区及坝前淤积测量技术方案1．综合说明1.1 一级水库概况龙首一级水电站位于黑河中游，距张掖市约 30km,工程以发电为主。坝址以上集水面积 10009km2，水库总库容 1320 万 m3（设计），电站装机容量 59MW，为三等中型工程，主要建筑物为 3 级，挡水及泄水建筑物按照 50 年一遇洪水设计，500 年一遇洪水校核。水库正常蓄水位 1748.00m，校核洪水位 1749.40m。龙首一级水电站回水长度约 7km（设计），本次库区淤积测量工作主要目的是了解水库运行 10 年来库内淤积和枢纽区泄洪建筑物和引水建筑物进水口前的淤积情况。为今后水库运行方式的调整提供基本依据。1.2 二级水库概况龙首二级水电站位于甘肃省张掖市肃南裕固自治县境内，黑河大峡谷西流水至榆木沟河段，距张掖市西南 53.8km 处，是黑河中上游梯级开发规划中的第七座梯级电站，电站以发电为主，属中型三等工程。主要由面板堆石坝、天生坝、溢洪道、泄洪排沙洞、引水发电隧洞、发电厂房等组成。其中大坝最大坝高 146.5m。水库正常蓄水位1920.0m，水库校核水位 1923.0m,水库总库容 9120 万 m?,属日调节水库。电站总装机容量157MW。龙首二级水电站回水长度约 8km，本次库区淤积测量工作主要目的是了解水库运行 7年来库内淤积和枢纽区泄洪建筑物和引水建筑物进水口前的淤积情况。为今后水库运行方式的调整提供基本依据。1.3 工程范围根据龙首一级、二级水库的整体规模及工程布设，本工程范围为：建立水库库区测量平面、高程控制网；库区横断面布设、联测，设立断面标志（断面桩）；水库横断面测量；库容及淹没面积计算；测量成果整编及移交。主要工作包括：平面与高程控制网网点勘选、测量、计算与精度评价；横断面布设；横断面测量；资料整编；横断面图绘制；库容及淹没面积计算等。2. 设计及施工依据2.1《龙首一级、二级水库库区测量工程技术要求》2.2 GB12898－91《国家三、四等水准测量规范》；2.3DL/TB5173-2003《水电水利工程施工测量规范》；2.4SL197-97《水利水电工程测量规范》2.5CH2001－92《全球定位系统（GPS）测量规范》3 技术方案设计3. 1 水库平面控制网设计3.1.1 水库平面控制网设计方案龙首一级、二级电站水库平面控制网及高程控制网的布设，是为水库库容测量提供观测基准，以满足龙首一级、二级水库库区测量要求。1）根据龙首一级、二级水库库区测量内容要求，结合水库地形条件、地质条件及控制范围，经过室内图上技术设计...
