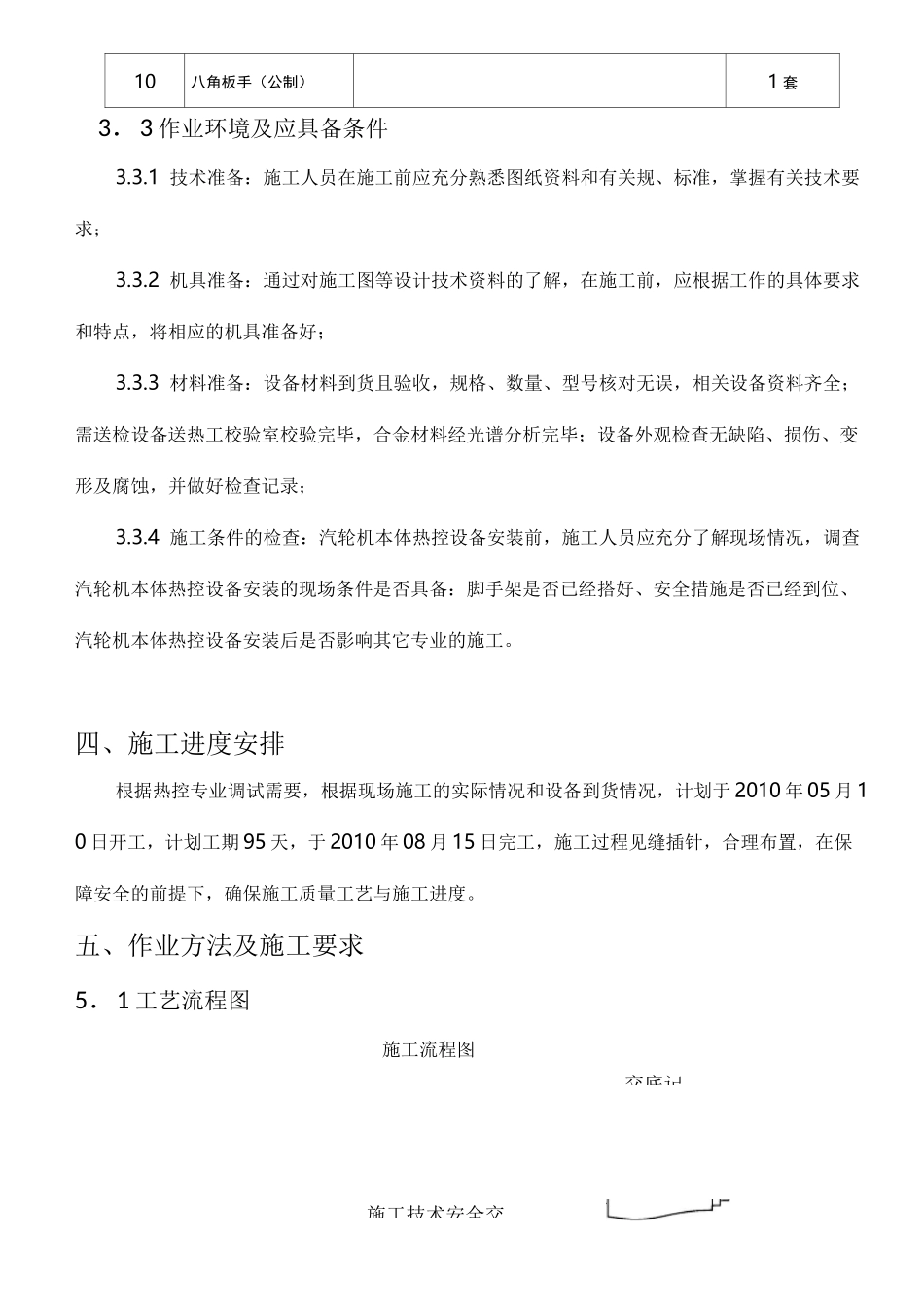

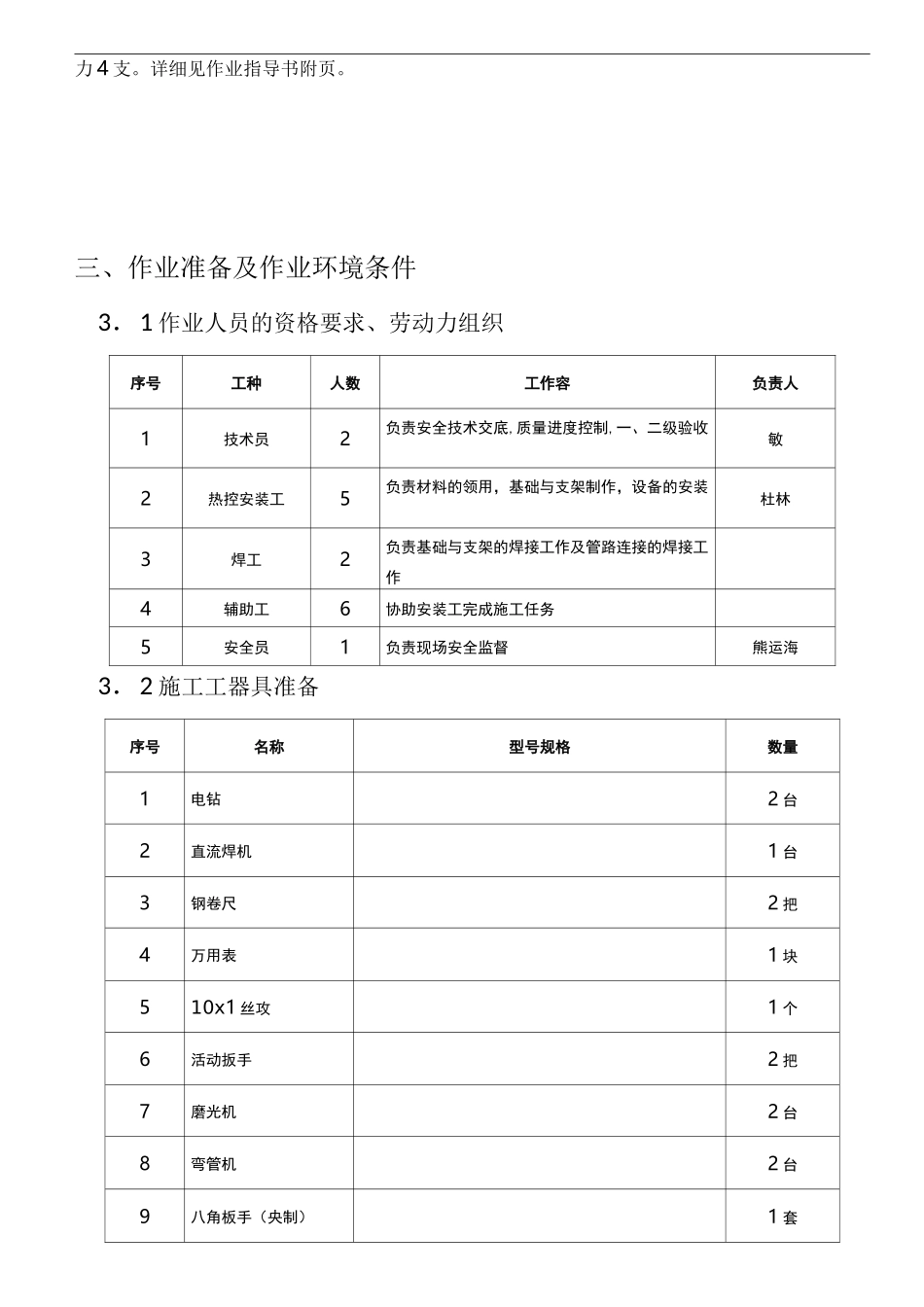

汽轮机本体热控设备安装作业指导书一、编制依据1.1 中南电力关于华电发电 2x600MW 级机组安装工程施工图册 K0208;1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T5210.4-2009；1.3《电力建设施工及验收技术规》（热工自动化）2004 版；1.4《电力建设安全工作规程》第1 部分：火力发电厂 2002 版；1.5省电力建设第二工程公司管理体系文件（2008 版）及管理作业文件汇编（2008 版）。1.6 东汽厂供相关图纸。二、作业任务2.1 工程概况及作业围华电发电 2x600MW 级机组安装工程目前汽机本体区域现场具备汽轮机本体热控设备安装的条件。汽轮机本体热控设备安装围包括：华电发电 2x600MW 级机组 A 标段汽轮机本体温度、压力及 TSI 探头安装。2.2 工程量3 号机汽轮机本体热控设备安装主要工作量：1. 汽轮机本体测温元件 58 支；2. 汽轮机本体测压元件 7 支；3. 汽轮机本体 TSI 探头 44 支,分别是:鉴相 1 支，偏心 1 支,高压缸膨胀 2 支,轴向位移 3支，低压缸胀差 2 支，高压缸胀差 1 支，绝对振动 8 支，相对振动 16 支，转速探头 10 支。详细见作业指导书附页。4. 汽轮机本体测温元件 58 支中汽机扣盖前后需要安装的测温元件 25 支，调节级压力 4 支。详细见作业指导书附页。三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织序号工种人数工作容负责人1技术员2负责安全技术交底,质量进度控制,一、二级验收敏2热控安装工5负责材料的领用，基础与支架制作，设备的安装杜林3焊工2负责基础与支架的焊接工作及管路连接的焊接工作4辅助工6协助安装工完成施工任务5安全员1负责现场安全监督熊运海3．2 施工工器具准备序号名称型号规格数量1电钻2 台2直流焊机1 台3钢卷尺2 把4万用表1 块510x1 丝攻1 个6活动扳手2 把7磨光机2 台8弯管机2 台9八角板手（央制）1 套施工技术安全交10八角板手（公制）1 套3．3 作业环境及应具备条件3.3.1 技术准备：施工人员在施工前应充分熟悉图纸资料和有关规、标准，掌握有关技术要求；3.3.2 机具准备：通过对施工图等设计技术资料的了解，在施工前，应根据工作的具体要求和特点，将相应的机具准备好；3.3.3 材料准备：设备材料到货且验收，规格、数量、型号核对无误，相关设备资料齐全；需送检设备送热工校验室校验完毕，合金材料经光谱分析完毕；设备外观检查无缺陷、损伤、变形及腐蚀，并做好检查记录；3.3.4 施工...
