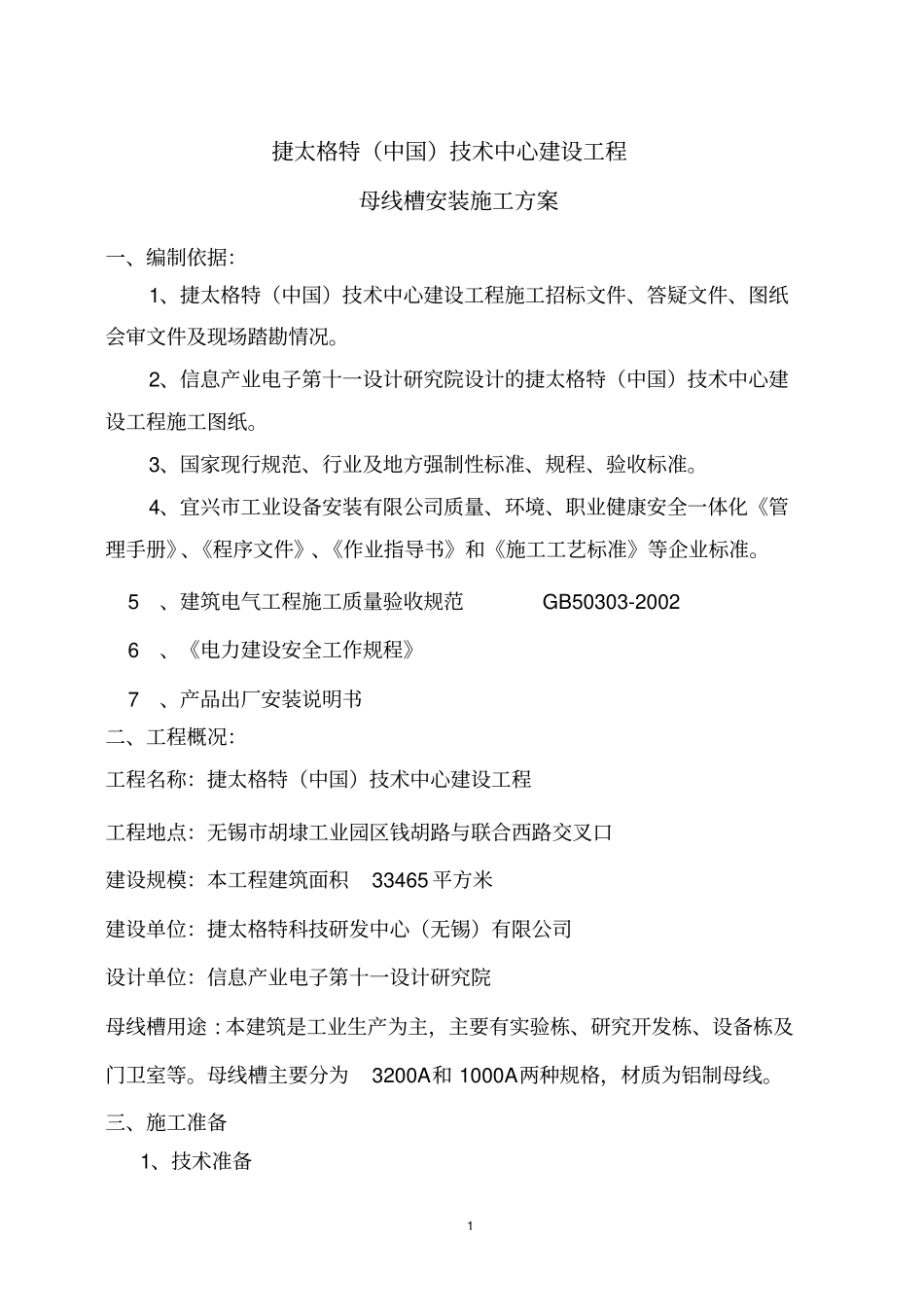

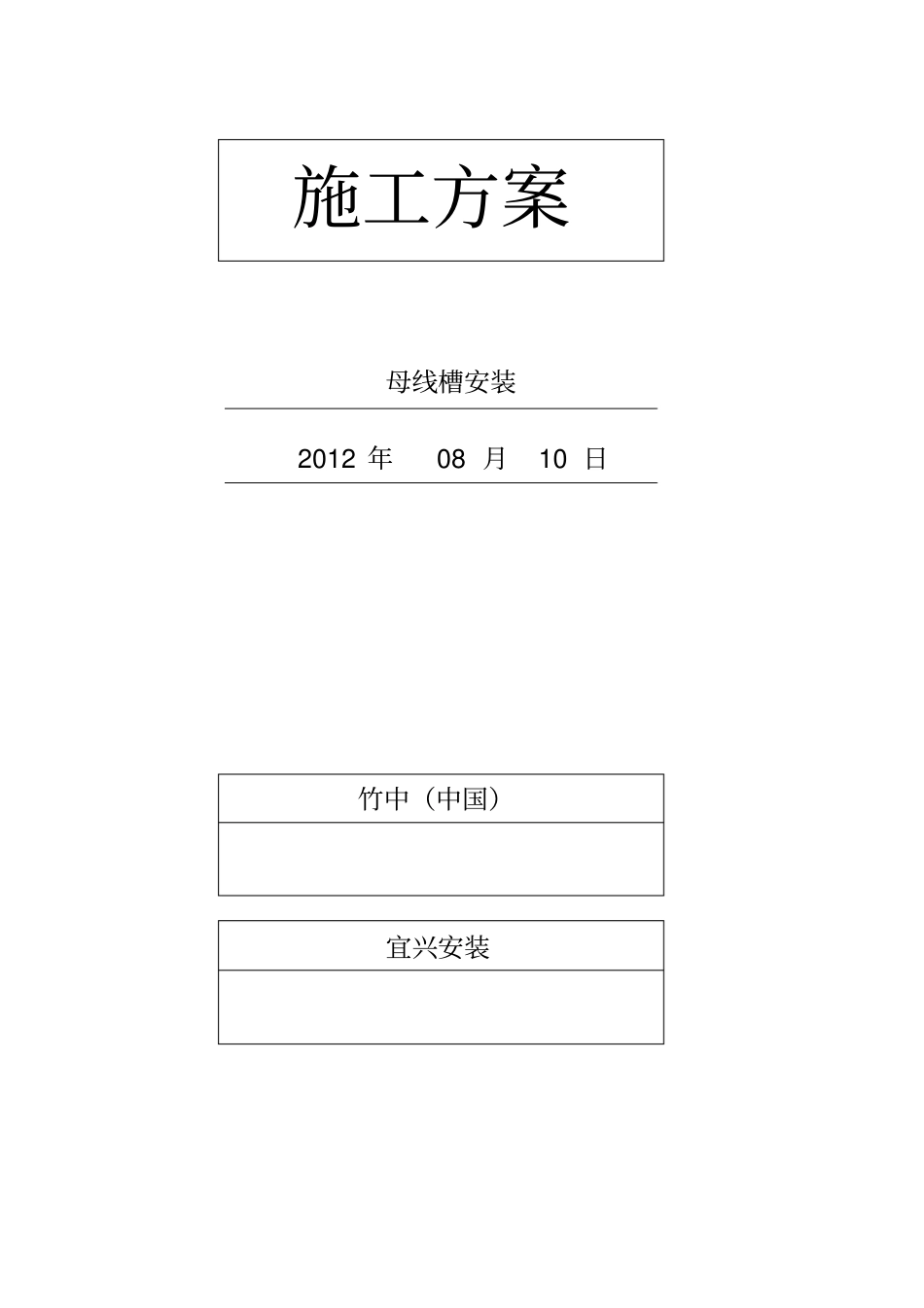

施工方案母线槽安装2012 年08 月10 日竹中（中国）宜兴安装1 捷太格特（中国）技术中心建设工程母线槽安装施工方案一、编制依据：1、捷太格特（中国）技术中心建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。2、信息产业电子第十一设计研究院设计的捷太格特（中国）技术中心建设工程施工图纸。3、国家现行规范、行业及地方强制性标准、规程、验收标准。4、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。 5、建筑电气工程施工质量验收规范 GB50303-2002 6、《电力建设安全工作规程》 7、产品出厂安装说明书二、工程概况：工程名称：捷太格特（中国）技术中心建设工程工程地点：无锡市胡埭工业园区钱胡路与联合西路交叉口建设规模：本工程建筑面积33465 平方米建设单位：捷太格特科技研发中心（无锡）有限公司设计单位：信息产业电子第十一设计研究院母线槽用途 : 本建筑是工业生产为主，主要有实验栋、研究开发栋、设备栋及门卫室等。母线槽主要分为3200A和 1000A两种规格，材质为铝制母线。三、施工准备1、技术准备2 1.1 设备及材料要求：（1）、封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。（2）、各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。（3）、其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。1.2 作业条件： (1) 、施工图纸及产品技术文件齐全。（2）、封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。（3）、电气设备（变压器、开关柜等）安装完毕，且检验合格。（4）、 配合土建装修，保证其安装位置及尺寸正确无误。（5）、进行母线槽的检验工作，检查进场材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录。（6）、 做好施工图的审查、会审工作，并应参加设计交底。（7）、认真学习有关的施工及验收规范，掌握其技术标准， 并按设计要求施工。（8）、做好施工前的技术交底和记录。2、主要工具安装机具设备：2.1 主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。3 2.2 测试工具：钢角尺、钢卷尺...
