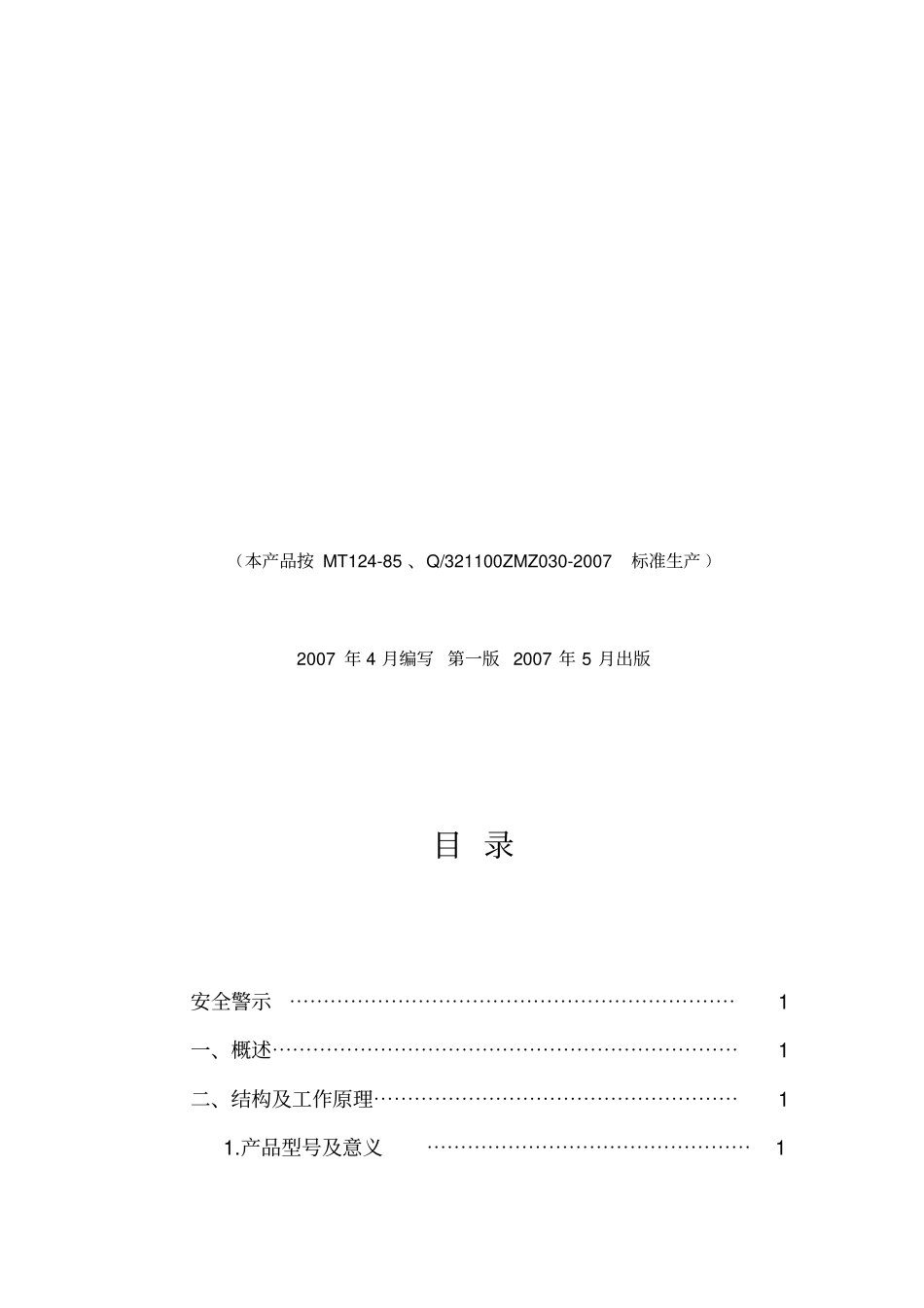

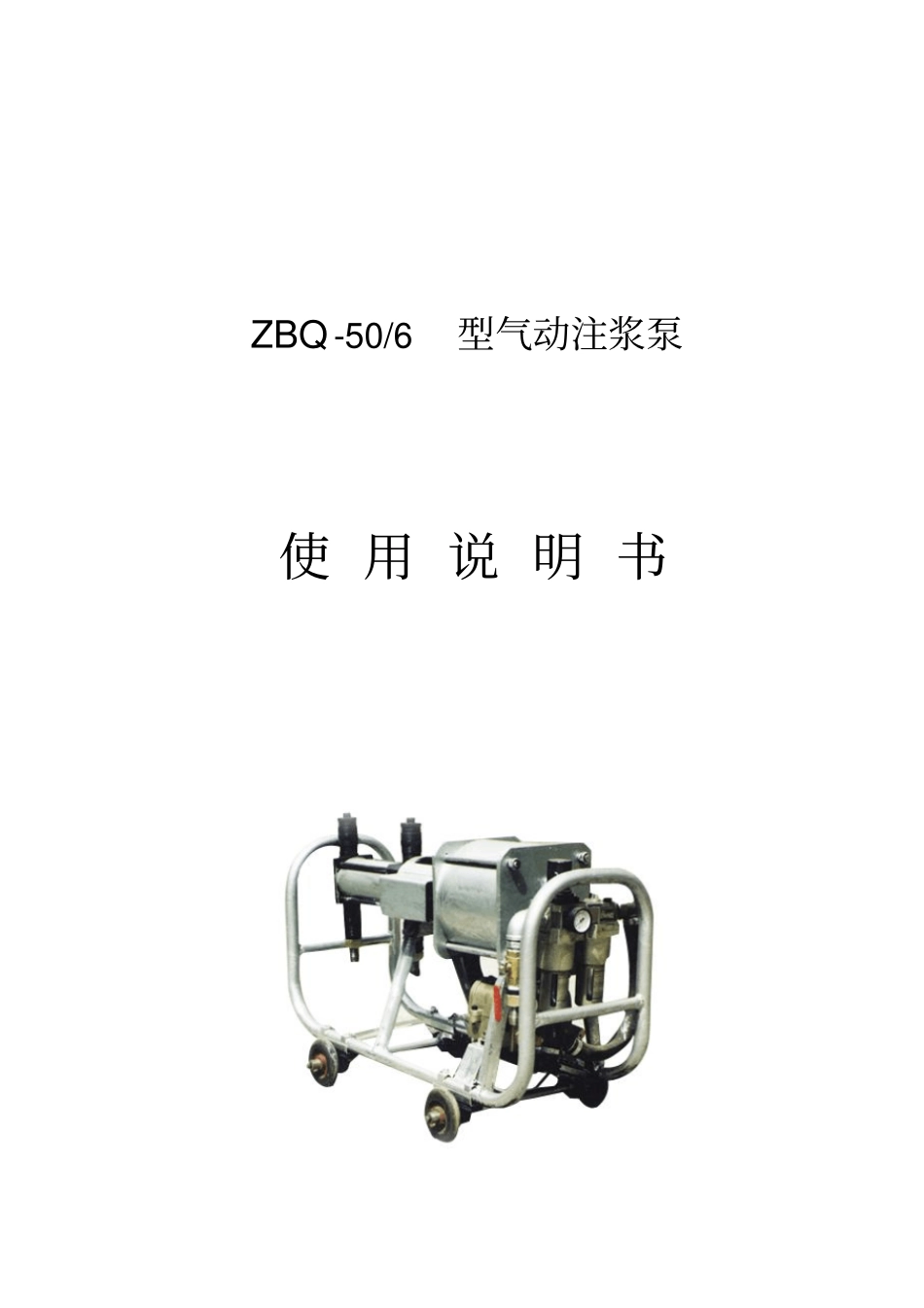

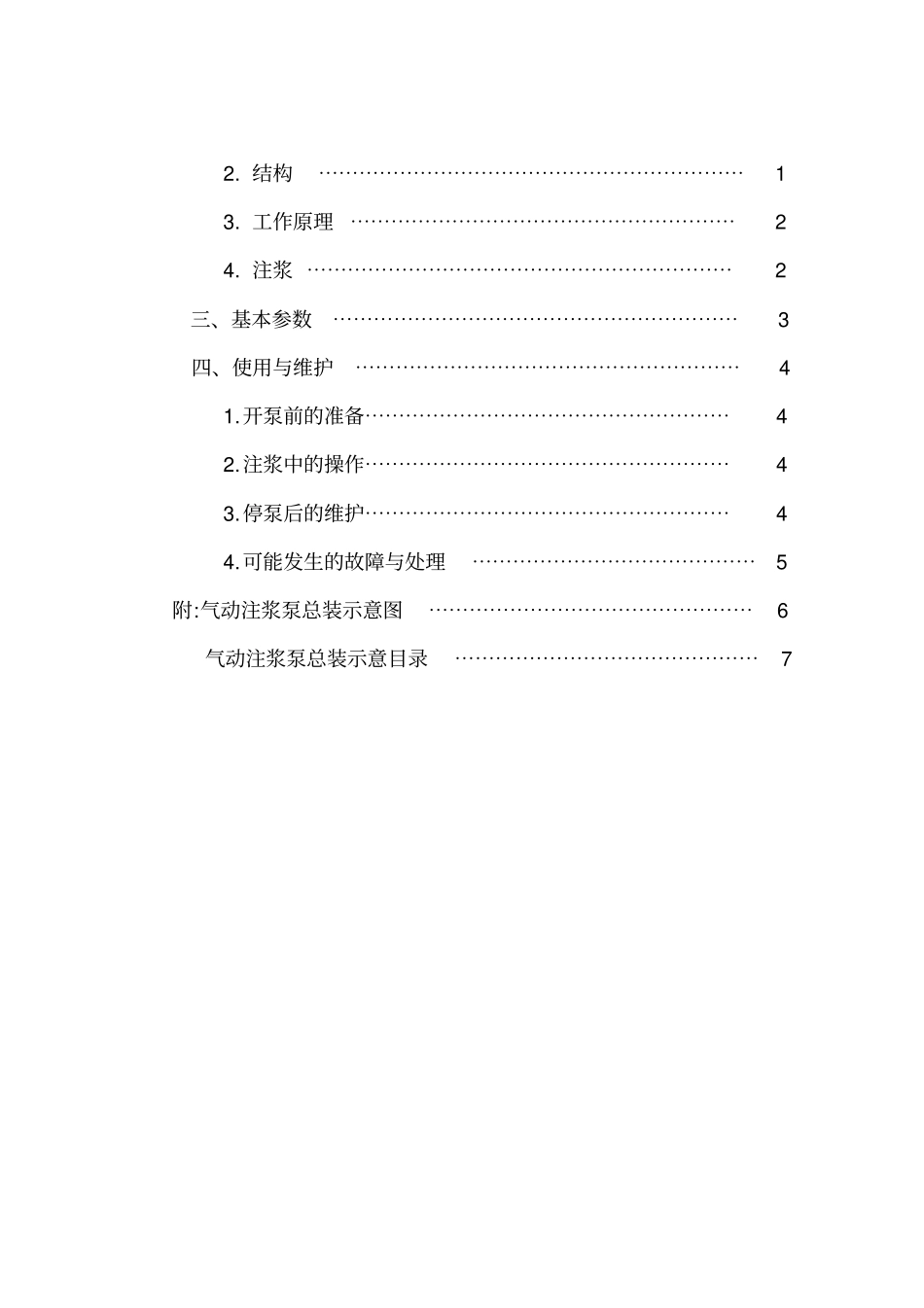

ZBQ -50/6 型气动注浆泵使 用 说 明 书（本产品按 MT124-85 、Q/321100ZMZ030-2007标准生产 ）2007 年 4 月编写 第一版 2007 年 5 月出版目 录安全警示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、结构及工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.产品型号及意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2. 结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3. 工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4. 注浆 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、基本参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 四、使用与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.开泵前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.注浆中的操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3.停泵后的维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4.可能发生的故障与处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 附:气动注浆泵总装示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 气动注浆泵总装示意目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯71 安全警示1、注浆前严格检查出浆胶管接头，确保牢固可靠；2、注浆时，高压胶管不允许非人为控制甩动，确保人身、设备安全；3、整机高压部位贴有安全标识及阀门开启方向；4、工作压力不允许超过7MPa ；5、配套安标件不允许随意更换厂家。一、概述ZBQ — 50/6 气动注浆泵主要用于矿井，地铁、隧道、水利、建筑等注浆堵水及破碎岩层的注浆凝结工程，也可以用于矿井适应的工作面预注浆。该泵采用气压传动，体积小，重量轻，可无级调量，能定压自动调量，使用可靠，适用于井下作业。在易燃，易爆，强磁、辐射，多尘埃，温度变化大以及淋水的场所，均可以安全使用。●该泵在煤矿井下使用必须配用阻燃抗静电胶管！二、结构及工作原理1.产品型号及意义Z B Q □ / □压力 MPa 排量 L/min 气动注浆泵标记示例：ZBQ-50/6 表示最大排量 50L/min ，最大输出压力 6MPa 的气动注浆泵。2.结构泵的基本结构主要由管架、气缸、活塞、端盖、联接箱、液缸、进排浆缸、换向阀和一些辅助件组成。该泵出厂时配有φ60mm ，φ100mm 两种液缸和二个φ 100m 的套，注浆时根据需要可以更换液缸。更换时，先松开液缸左端4 个 M12 螺母，拆下前2 缸盖，拿下液缸。当需φ 60mm 液缸时，只需拿下前后缸盖的套即可...
