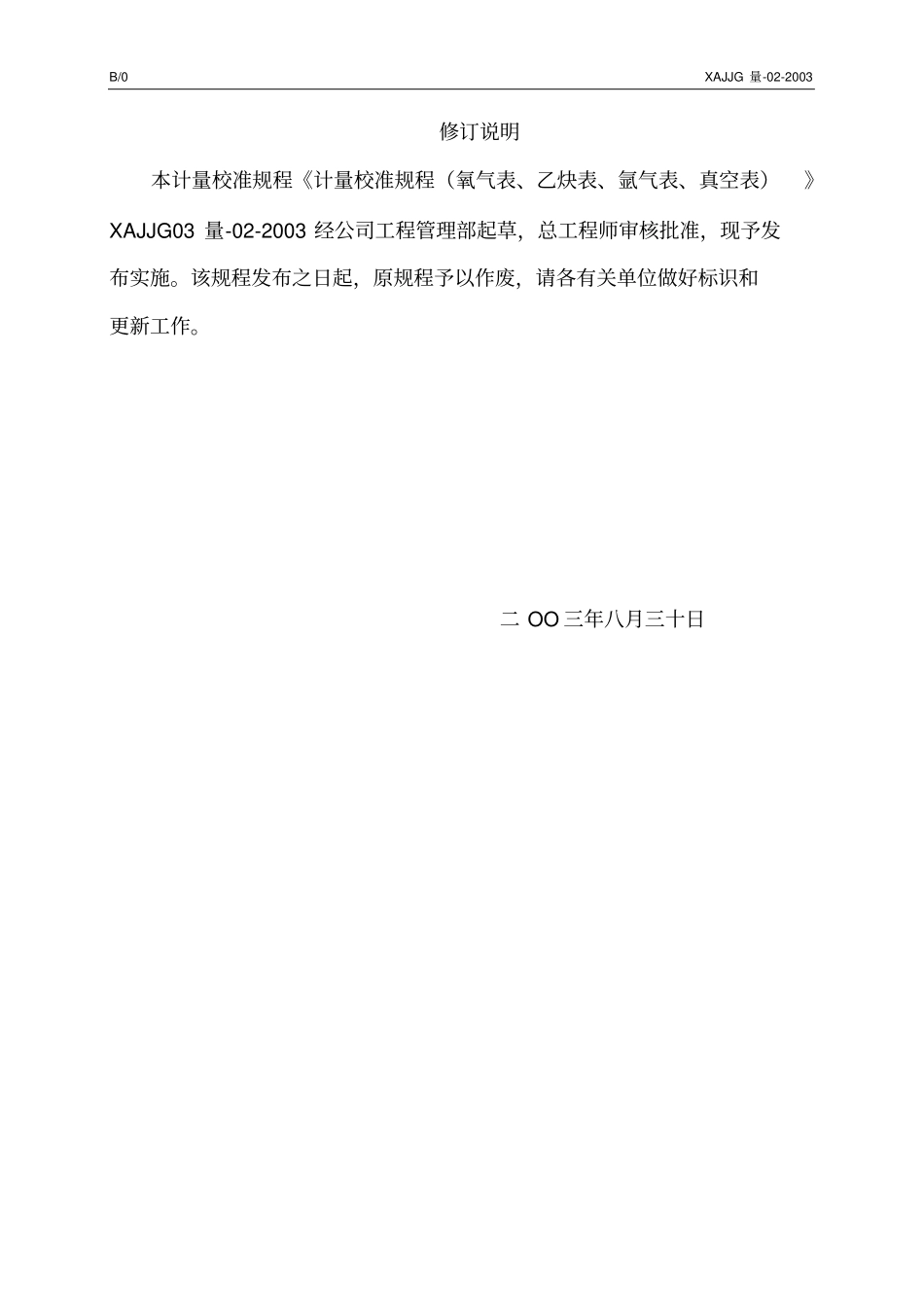

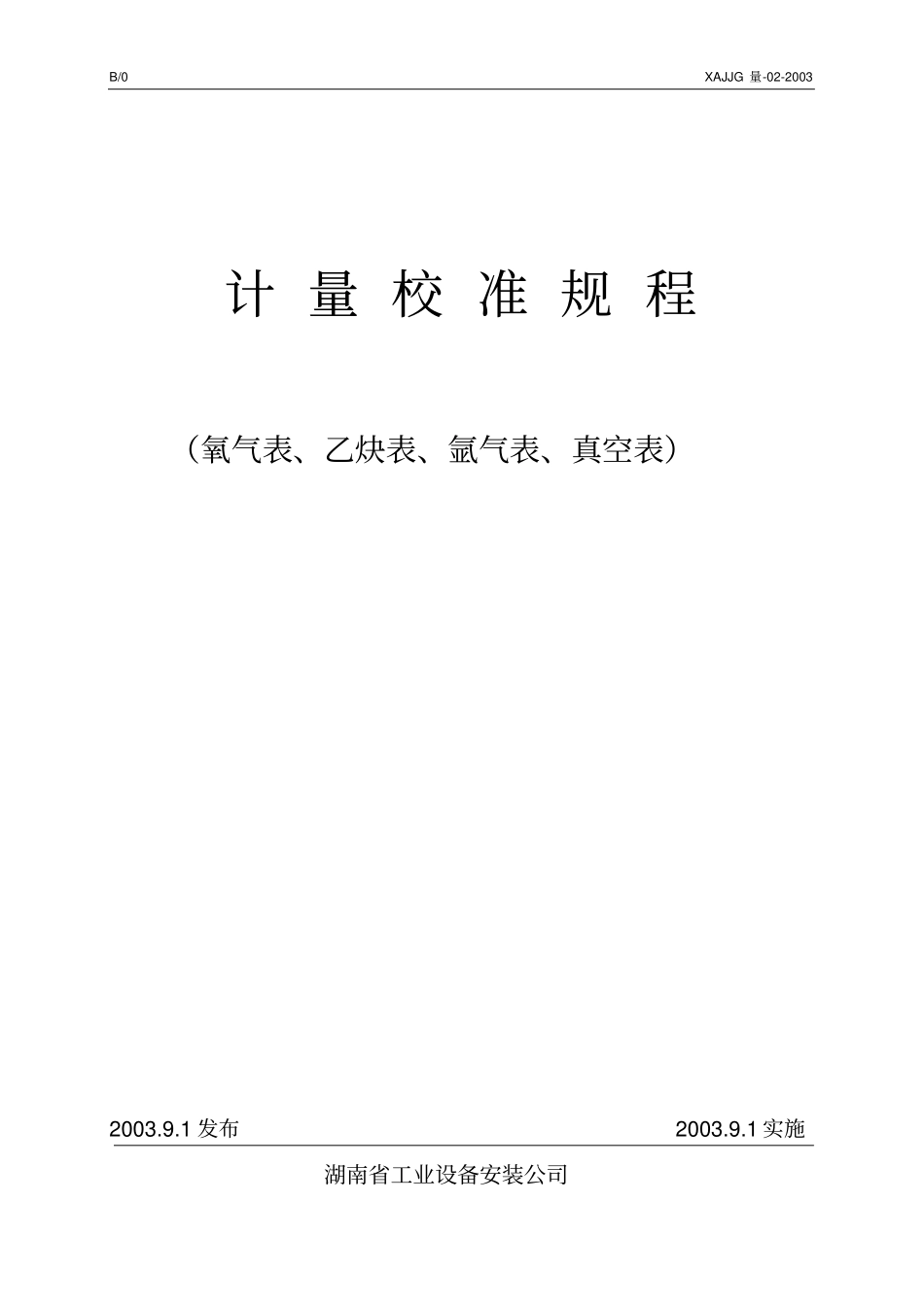

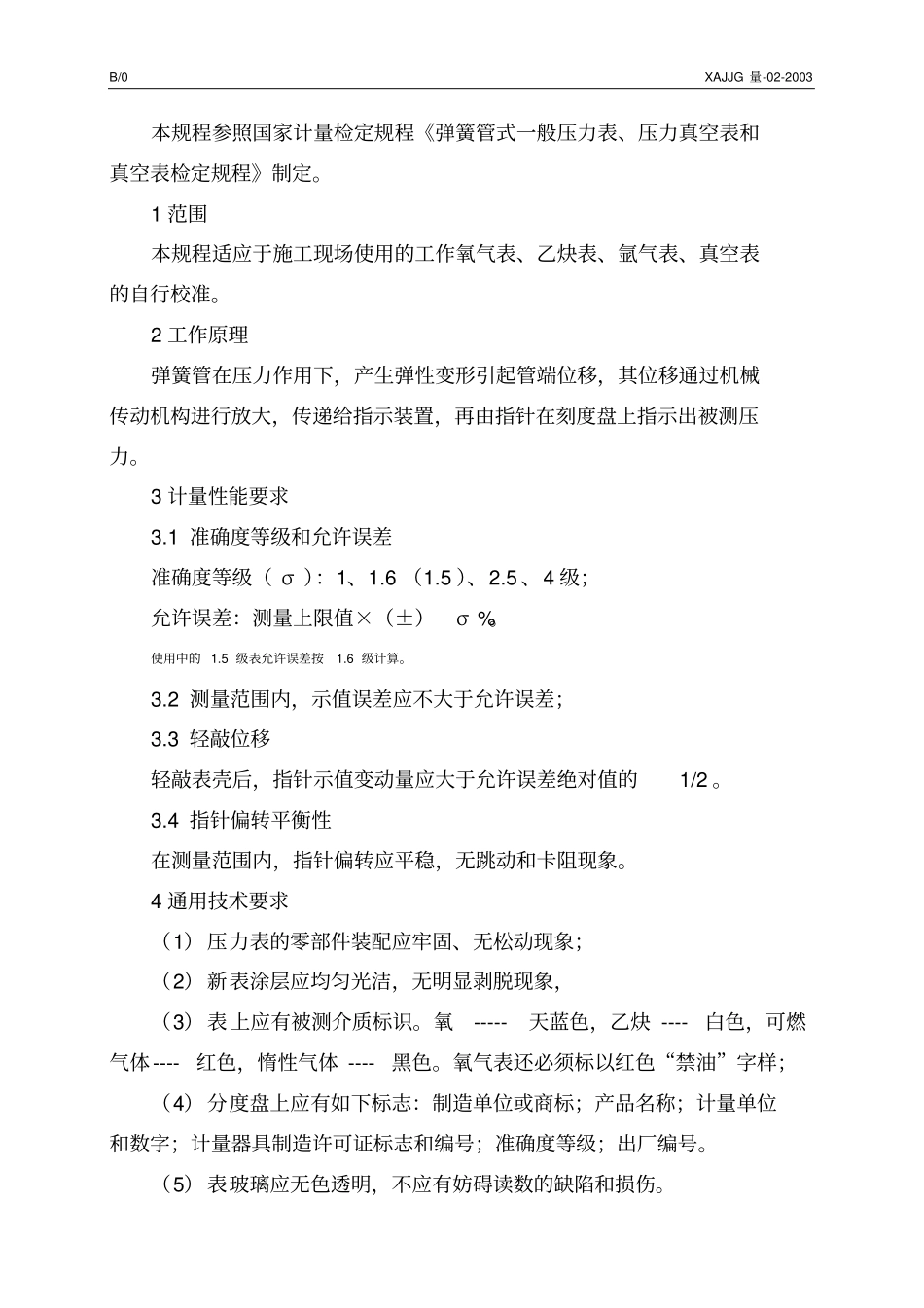

B/0 XAJJG 量-02-2003 计 量 校 准 规 程（氧气表、乙炔表、氩气表、真空表）2003.9.1 发布2003.9.1 实施湖南省工业设备安装公司B/0 XAJJG 量-02-2003 修订说明本计量校准规程《计量校准规程（氧气表、乙炔表、氩气表、真空表）》XAJJG03 量-02-2003 经公司工程管理部起草，总工程师审核批准，现予发布实施。该规程发布之日起，原规程予以作废，请各有关单位做好标识和更新工作。二 OO 三年八月三十日B/0 XAJJG 量-02-2003 本规程参照国家计量检定规程《弹簧管式一般压力表、压力真空表和真空表检定规程》制定。1 范围本规程适应于施工现场使用的工作氧气表、乙炔表、氩气表、真空表的自行校准。2 工作原理弹簧管在压力作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻度盘上指示出被测压力。3 计量性能要求3.1 准确度等级和允许误差准确度等级（ σ ）：1、1.6 （1.5 ）、2.5 、4 级；允许误差：测量上限值×（±）σ %。使用中的 1.5 级表允许误差按1.6 级计算。3.2 测量范围内，示值误差应不大于允许误差；3.3 轻敲位移轻敲表壳后，指针示值变动量应大于允许误差绝对值的1/2 。3.4 指针偏转平衡性在测量范围内，指针偏转应平稳，无跳动和卡阻现象。4 通用技术要求（1）压力表的零部件装配应牢固、无松动现象；（2）新表涂层应均匀光洁，无明显剥脱现象，（3）表上应有被测介质标识。氧-----天蓝色，乙炔 ----白色，可燃气体----红色，惰性气体 ----黑色。氧气表还必须标以红色“禁油”字样；（4）分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证标志和编号；准确度等级；出厂编号。（5）表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。B/0 XAJJG 量-02-2003 （6）分度盘应平整光洁，各标志应清晰。5 校准条件5.1 标准器应经过计量监督机构或其授权单位检定，准确度等级应高于等于被校器具，量程应大于等于被校器具。5.2 辅助设备气源设备（压缩空气、氧气或乙炔） 、三通、温开水及清水及容器等。气源压力不应超过标准器具和被校器具测量上限。6 校准程序6.1 外观检查见 4。6.2 示值校验三通进气端接通气源，两出气端分别接通标准器和被校器具，缓慢开通气源，用肥皂水检查是否漏气，继续升压直至指示稳定，此时分别读取两器具压力示值，观察被校器具示值—标准器示值之差是否在被校器具允许误差...
