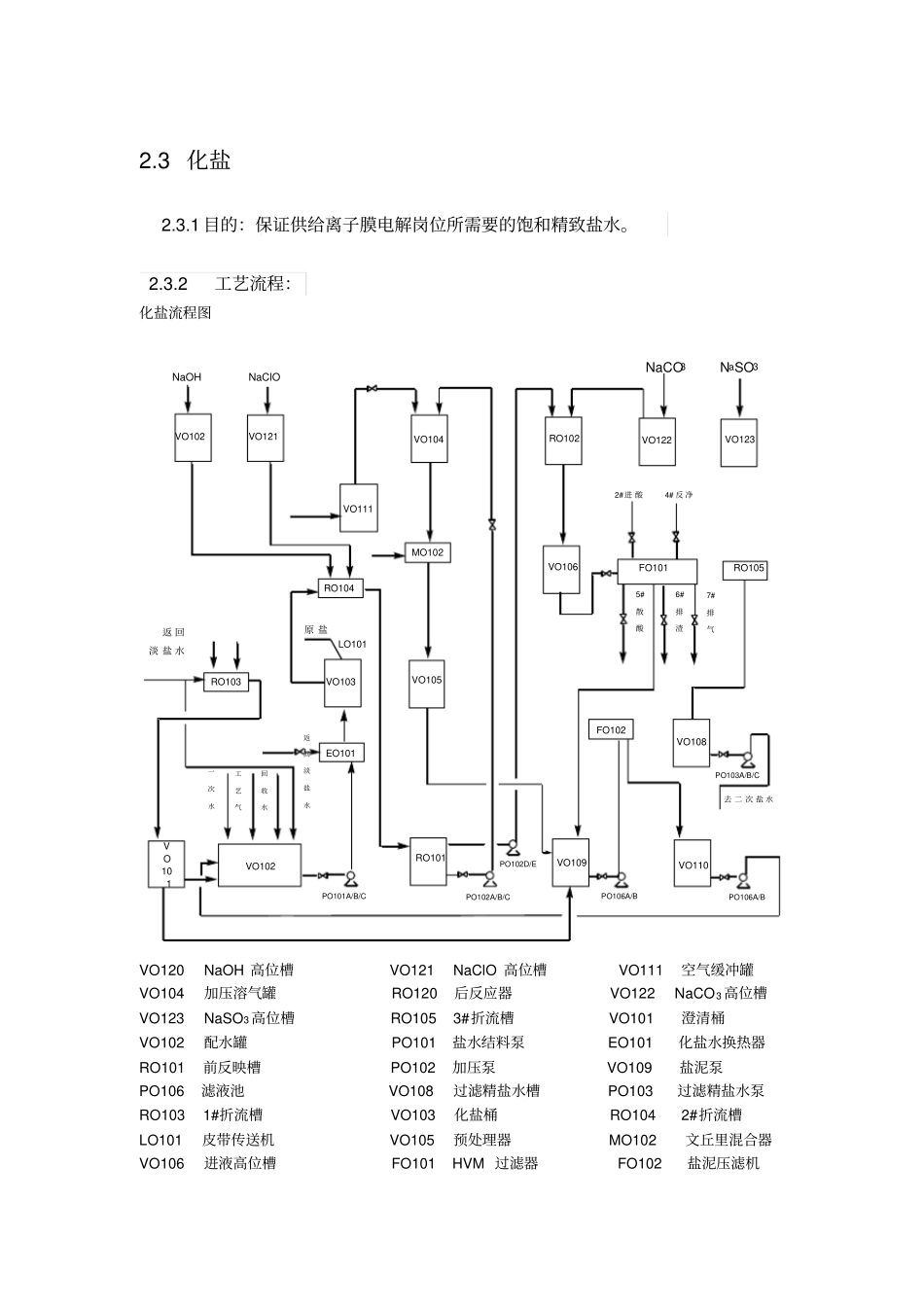

2.3 化盐2.3.1 目的：保证供给离子膜电解岗位所需要的饱和精致盐水。 2.3.2 工艺流程：化盐流程图VO121VO111RO104RO103VO103EO101VO101VO102VO104RO102VO122VO123MO102VO105RO101VO106FO102RO105VO109VO110LO101返 回淡 盐 水原 盐返回淡盐水回收水工艺气一次水NaCO3NaSO32#进 酸4# 反 净5#散酸6#排渣7#排气FO101VO108去 二 次 盐 水PO101A/B/CPO102A/B/CPO102D/EPO106A/BPO106A/BPO103A/B/CVO102NaOHNaClOVO120 NaOH 高位槽VO121 NaClO 高位槽VO111 空气缓冲罐VO104 加压溶气罐RO120 后反应器VO122 NaCO3 高位槽VO123 NaSO3 高位槽RO105 3#折流槽VO101 澄清桶VO102 配水罐PO101 盐水结料泵EO101 化盐水换热器RO101 前反映槽PO102 加压泵VO109 盐泥泵PO106 滤液池VO108 过滤精盐水槽PO103 过滤精盐水泵RO103 1#折流槽VO103 化盐桶RO104 2#折流槽LO101 皮带传送机VO105 预处理器MO102 文丘里混合器VO106 进液高位槽FO101 HVM 过滤器FO102 盐泥压滤机2.3.2.1 化盐：原盐由皮带输送机LO101 送入化盐桶 VO103A/B 顶部。来自离子膜新电解或老电解工序的淡盐水，一部分流入1#折流槽 RO103 后经澄清桶流入盐水缓冲罐 VO126，在盐水输送泵 PO114A/B 前加入亚硫酸钠，将淡盐水中游离氯含量降为零后输送至脱硝工段，脱硝后的淡盐水重新返回配水槽VO102，另一部分淡盐水直接进入配水槽VO102，两部分淡盐水与盐泥压滤回收的滤液、返回的废水以及补充的一次水配水后，在进盐水中游离氯含量通过板式换热器EO101加热后送入化盐桶VO103A/B 底部，经分布管均匀上进与原盐逆流接触获得粗盐水。2.3.2.2 盐水精制：从化盐桶出来的粗盐水流入2#折流槽 RO104，根据原盐质量，分别向折流槽加入精制剂氢氧化钠溶液后粗盐水流入前反应器RO101，在前反应器粗盐水中的镁离子与氢氧化钠反应生成氢氧化镁，菌藻类、 腐殖酸等， 有机物则被盐水中次氯酸钠氧化分解成为小分子有机物，处理后的粗盐水一部分由加压泵PO102A/B/C 送入加压溶气罐，在压力的作用下使粗盐水溶解一定量的空气，在文丘里混合器 MO102 中加入三氯化铁溶液后，粗盐水进入预处理器VO105，经过预处理器除掉大部分氢氧化镁的盐水自流进入后反应器，RO102A/B，同时将碳酸钠溶液加入后反应器， RO102A/B 上部，盐水中的钙离子与碳酸钠反应形成碳酸钙沉淀充分反应后，后反应器RO102A 中的盐水自流进入进液高位槽VO106A，然后流入 HVM膜过滤器...
