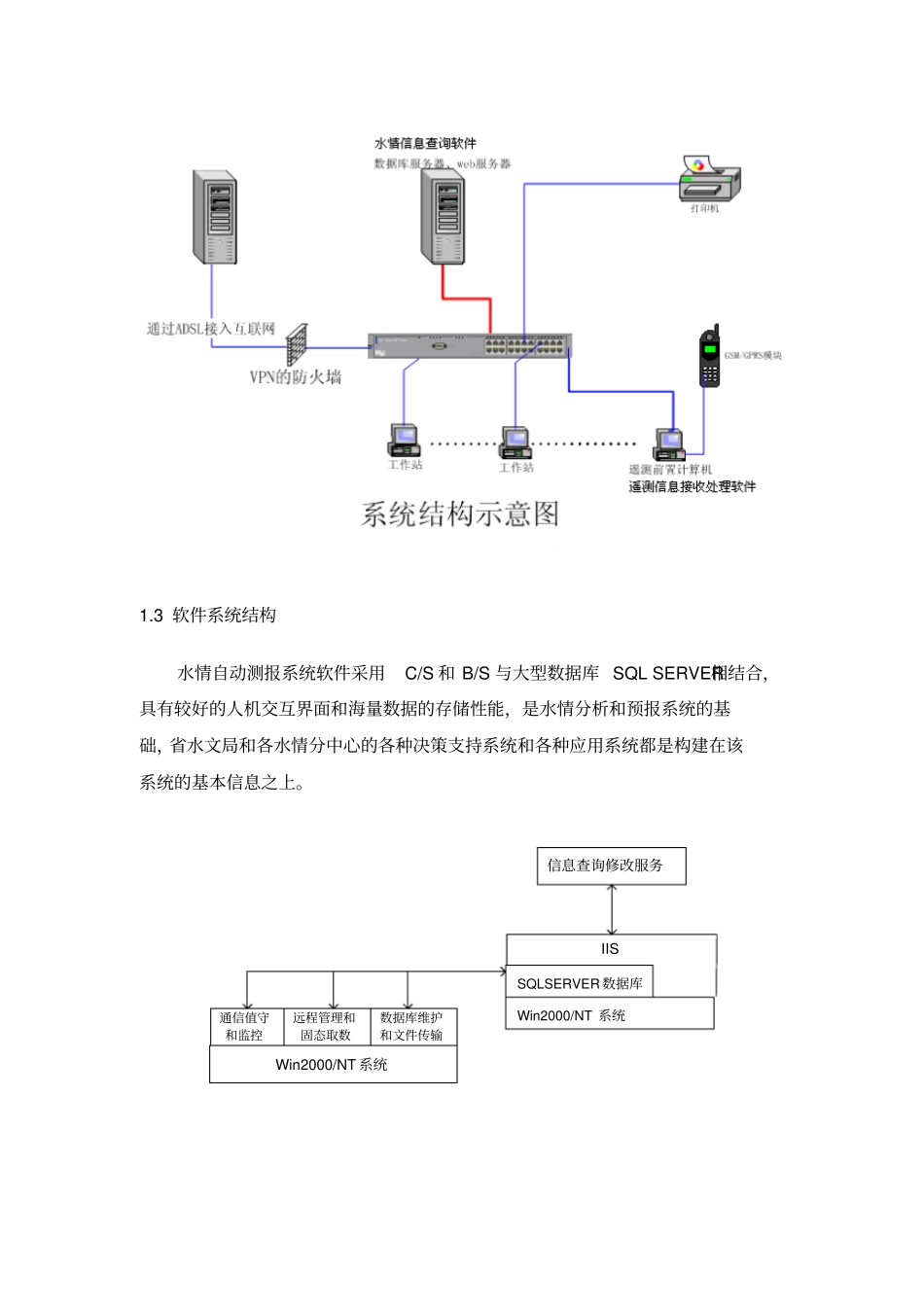

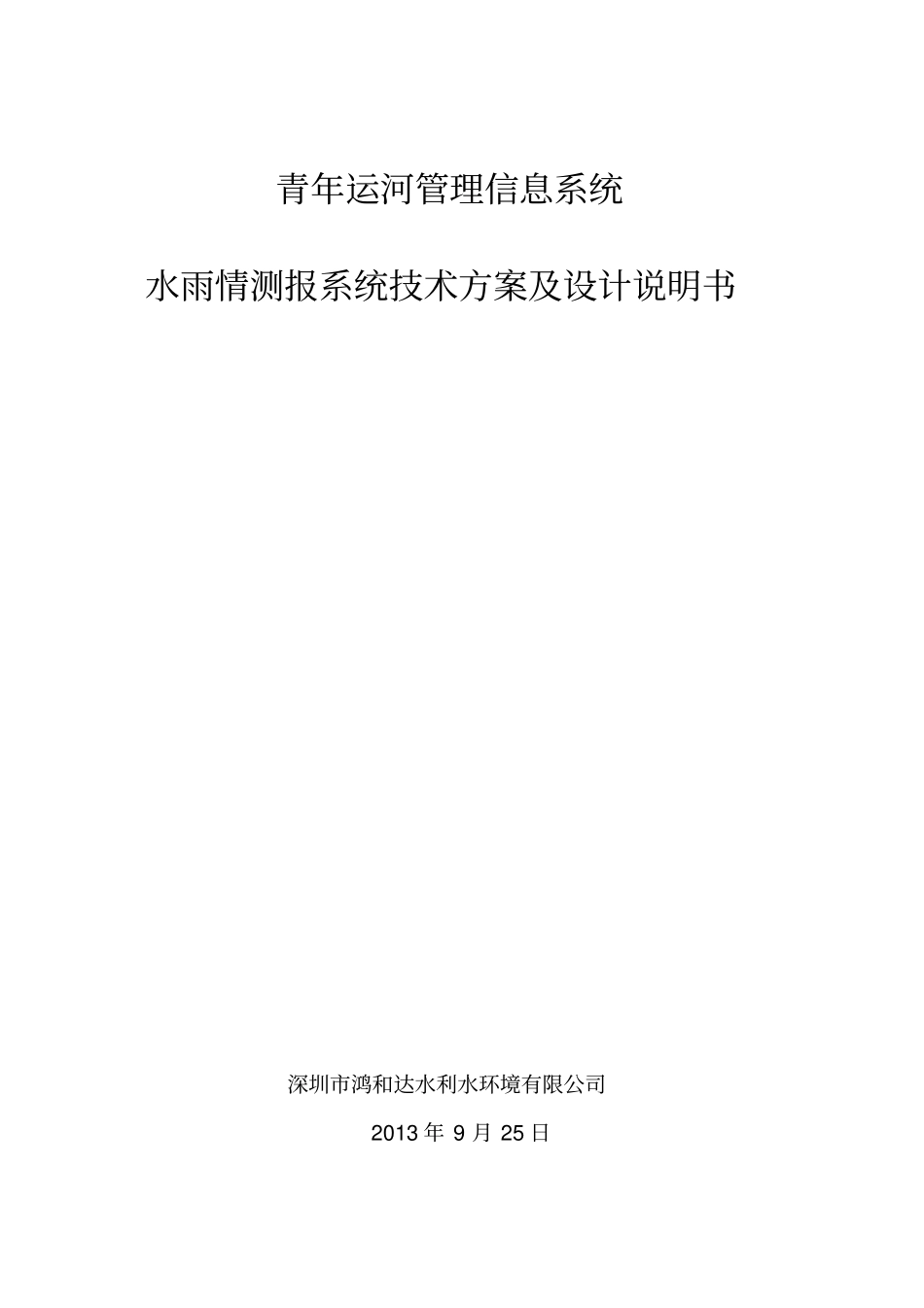

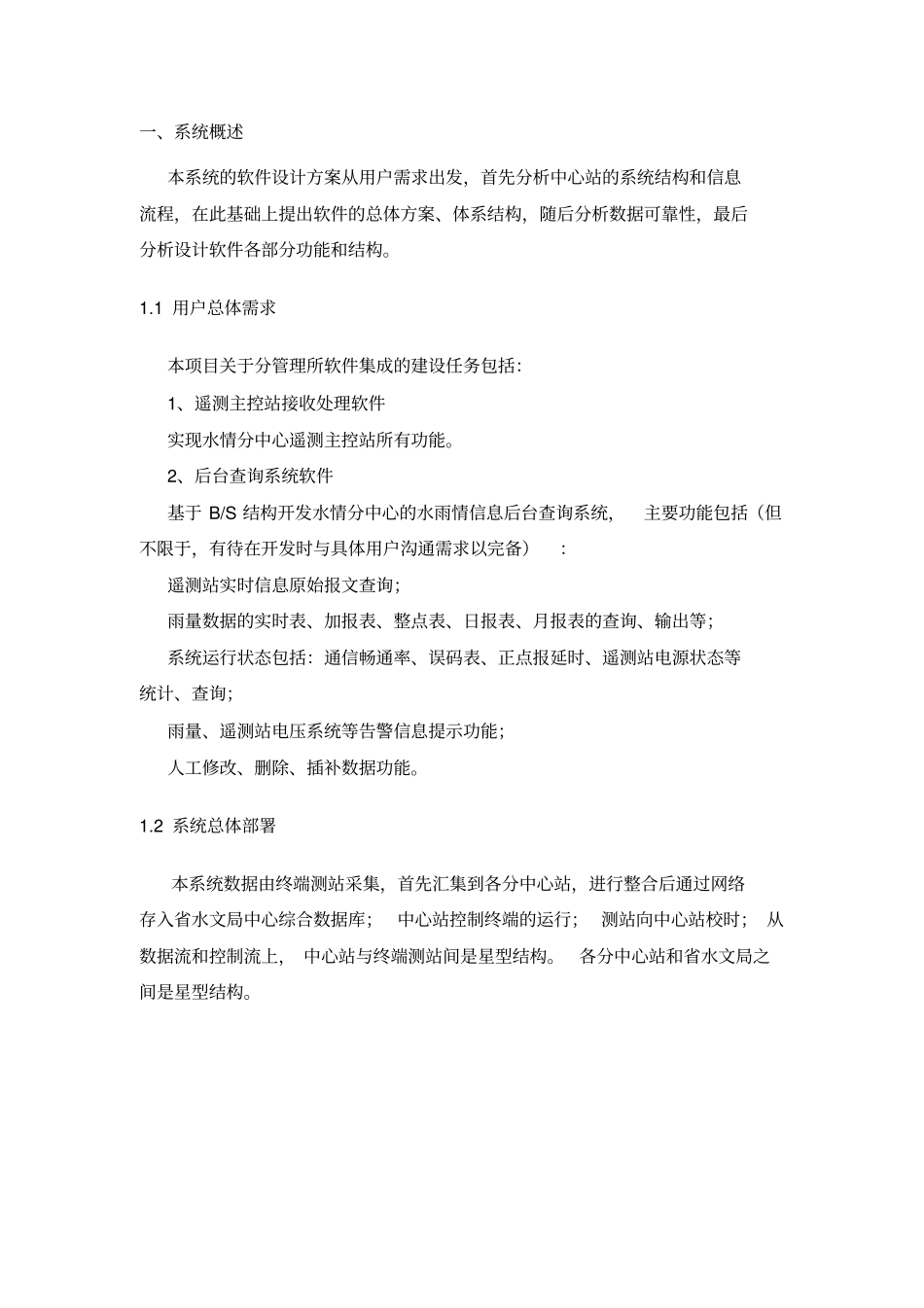

青年运河管理信息系统水雨情测报系统技术方案及设计说明书深圳市鸿和达水利水环境有限公司2013 年 9 月 25 日一、系统概述本系统的软件设计方案从用户需求出发,首先分析中心站的系统结构和信息流程,在此基础上提出软件的总体方案、体系结构,随后分析数据可靠性,最后分析设计软件各部分功能和结构。1.1 用户总体需求本项目关于分管理所软件集成的建设任务包括:1、遥测主控站接收处理软件实现水情分中心遥测主控站所有功能。2、后台查询系统软件基于 B/S 结构开发水情分中心的水雨情信息后台查询系统,主要功能包括(但不限于,有待在开发时与具体用户沟通需求以完备):遥测站实时信息原始报文查询;雨量数据的实时表、加报表、整点表、日报表、月报表的查询、输出等;系统运行状态包括:通信畅通率、误码表、正点报延时、遥测站电源状态等统计、查询;雨量、遥测站电压系统等告警信息提示功能;人工修改、删除、插补数据功能。1.2 系统总体部署本系统数据由终端测站采集,首先汇集到各分中心站,进行整合后通过网络存入省水文局中心综合数据库;中心站控制终端的运行; 测站向中心站校时; 从数据流和控制流上, 中心站与终端测站间是星型结构。各分中心站和省水文局之间是星型结构。1.3 软件系统结构水情自动测报系统软件采用C/S 和 B/S 与大型数据库 SQL SERVER相结合,具有较好的人机交互界面和海量数据的存储性能,是水情分析和预报系统的基础,省水文局和各水情分中心的各种决策支持系统和各种应用系统都是构建在该系统的基本信息之上。通信值守和监控远程管理和固态取数数据库维护和文件传输Win2000/NT 系统Win2000/NT 系统SQLSERVER 数据库IIS信息查询修改服务本系统软件的设计和开发紧密结合水情管理的实际工作需要,可以方便地查询水情、旱情、咸情、工情等实时数据,并进行相应的处理,生成统计数据,为水情测报和预报工作提供基础数据, 同时具有标准的数据接口, 有较强的通用性。之所以采用 B/S 和 C/S 相结合的系统结构, 是由各部分应用的环境和B/S 和C/S 结构特点所决定的。B/S 最大的优点就是可以在任何地方进行操作而不用安装任何专门的软件。只要有一台能上网的电脑就能使用,客户端零维护。 系统的扩展非常容易, 只要能上网,就可以使用。C/S 最大的优点是可以通过将任务合理分配到Client端和 Server 端,降低系统的通讯开销, 可以充分利用两端硬件环境的优势。能够根据用户需求...
