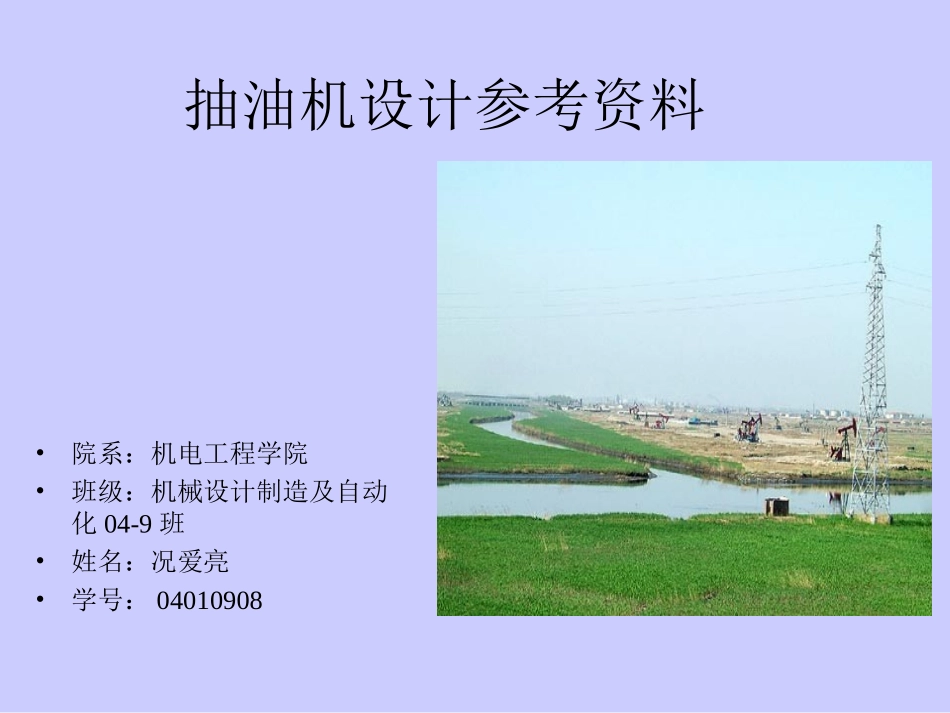

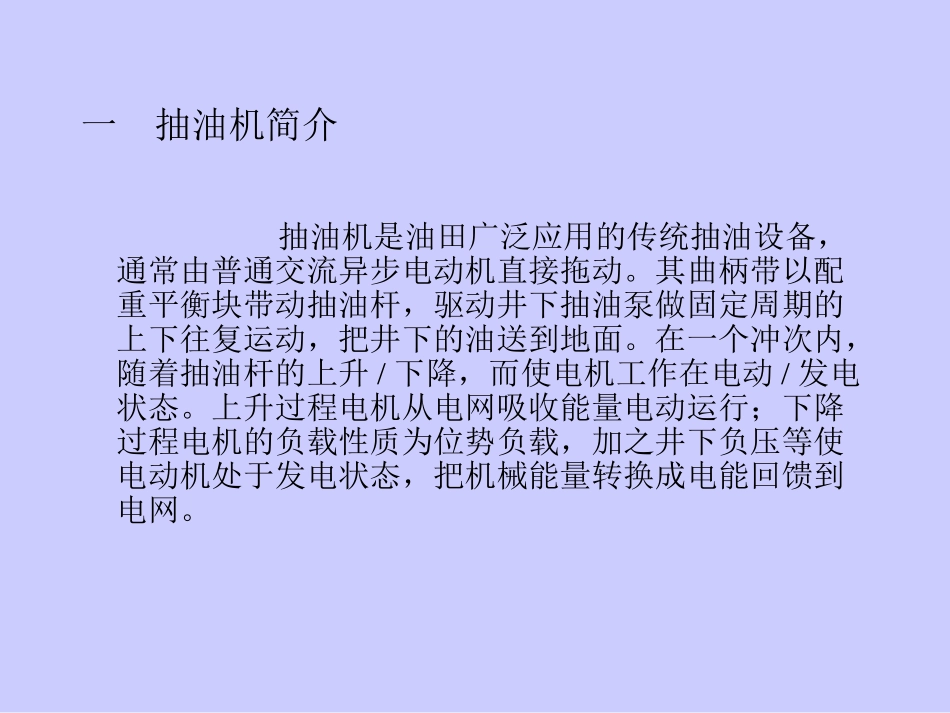

抽油机设计参考资料•院系：机电工程学院•班级：机械设计制造及自动化04-9班•姓名：况爱亮•学号：04010908一抽油机简介抽油机是油田广泛应用的传统抽油设备，通常由普通交流异步电动机直接拖动。其曲柄带以配重平衡块带动抽油杆，驱动井下抽油泵做固定周期的上下往复运动，把井下的油送到地面。在一个冲次内，随着抽油杆的上升/下降，而使电机工作在电动/发电状态。上升过程电机从电网吸收能量电动运行；下降过程电机的负载性质为位势负载，加之井下负压等使电动机处于发电状态，把机械能量转换成电能回馈到电网。抽油机图片3抽油机分类一游梁式抽油机游梁式抽油机结构简单、可靠性高、使用维护方便、适应现场工况，在今后相当长的时间内仍将是油田的首选设备，但工作效率低，能耗大。平衡方式：曲柄平衡复合平衡液压与气压缸平衡二无游梁抽油机20世纪70年代以来，为了改善抽油机的性能，开发了无游梁式抽油机。这些抽油机取消了四连杆机构，将旋转运动或其他运动形式转换为直线运动。这些抽油机在性能上都有了一定的改善。有以下两种：传动方式链条抽油机皮带抽油机液压抽油机三直线电动机抽油机20世纪末21世纪初，总结了过去的经验教训，吸取了液压抽油机的特点，研制成功直线电动机抽油机。这种抽油机的最大特点是改变了过去各种抽油机都是将电能转换为机械能，再通过机械方式转变为直线往复运动，机械效率低的弱点。直线抽油机不但效率高，节约能源。抽油参数无级调整，为智能化创造了条件。从某种意义上说是抽油机结构机理上的一次革命。二国内抽油设备生产的现状1990年国家三抽产品实施生产许可证管理，第一轮取得许可证的企业仅抽油机12家，抽油泵11家，抽油杆13家，1997年第二轮换发证结束时，获证的企业有33家，35,17家到现在，则发展到52家，70家，32家。抽油设备产品质量已经能够满足国内的需要，并开始批量出口。图1、全国生产企业数量1生产企业中国的抽油设备制造业具有了世界抽油机生产基地的雏形，表现在：一是我国每年加工制造抽油机近8000台，杆4900万米，泵，100000台，二是有些国产抽油机及部件已达国际先进水平，如双驴头抽油机、双圆弧减速器等；三是通过“API会标认证”的企业数抽油机有22家，占全世界的59%，抽油泵12家，占三分之一，杆14家，占37％。2国内生产抽油设备的能力3国内抽油机出口情况从上世纪九十年代，我国的抽油机开始出口，近年出口年增长幅度在30%以上，2003年贸易出口超过300台，2004年贸易出口超过600台，出口国主要是美国、加拿大、巴西、委内瑞拉、墨西哥、西亚（土库曼斯坦、乌兹别克斯坦、哈萨克斯坦等）、东南亚等地区。华北石油管理局第一机械厂近三年出口创汇达800万美元。大庆油田装备制造集团、中国石化集团胜利石油管理局总机械厂、河南中原总机厂石油设备有限公司、四川慧剑石化装备有限责任公司等企业近几年均有出口订单。三抽油机性能游梁式抽油机结构简单、可靠性高、使用维护方便、适应现场工况，在今后相当长的时间内仍将是油田的首选设备，但工作效率低，能耗大。1985年第一台异相曲柄平衡游梁式抽油机应用以来，随着双驴头节能型抽油机的问世，以及蓄能器、双功率电动机的研制成功，基本解决了“大马拉小车”的问题。最新发展的节能电动机、双驴头抽油机、偏轮游梁抽油机、游梁偏置复合平衡抽油机、悬重偏置游梁复合平衡抽油机、摆杆式游梁抽油机等节能抽油机在矿场应用后，节电率一般达到15%～30%。全国约有8万台抽油机，若能全部推广应用这些技术，必将节约大量的电能，创造出巨大的经济效益。四抽油机发展前景据商务部2006-10-24数据显示大庆油田装备制造集团近日又拿到了出口印度112台抽油机的订单，合同金额2336万元人民币。至此，这个集团今年已和海外签订1052台抽油机的供货合同，签约额2.5亿元人民币，创历史新高。近年来，国内抽油机技术有了很大的进展，有多种新型抽油机投入了现场应用。从发展趋势上来看，节能已经成为对新型抽油机的基本要求。随着全球经济一体化和国内抽油机技术的不断发展。国内抽油机在国外的销售量也呈上升趋势。
