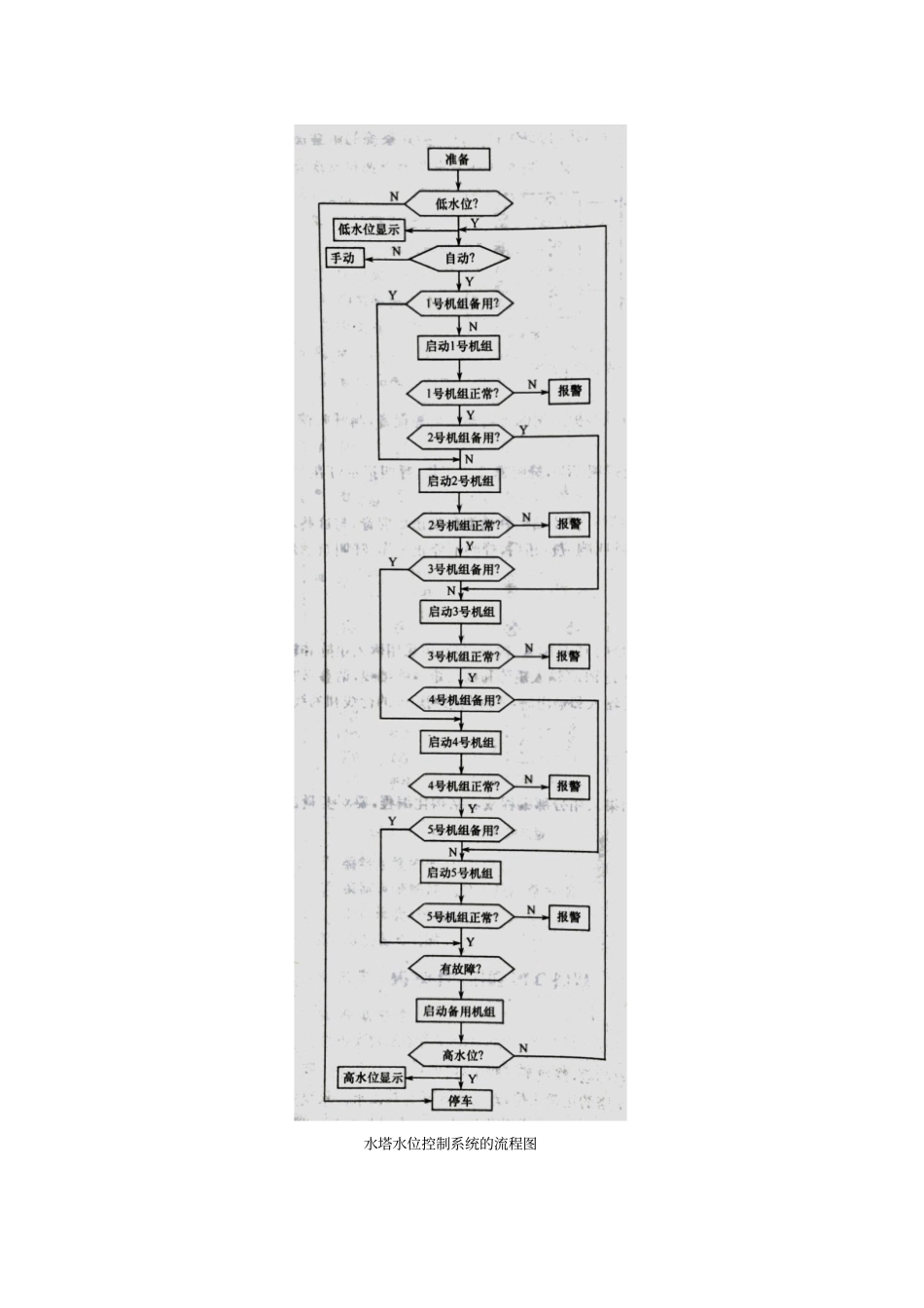

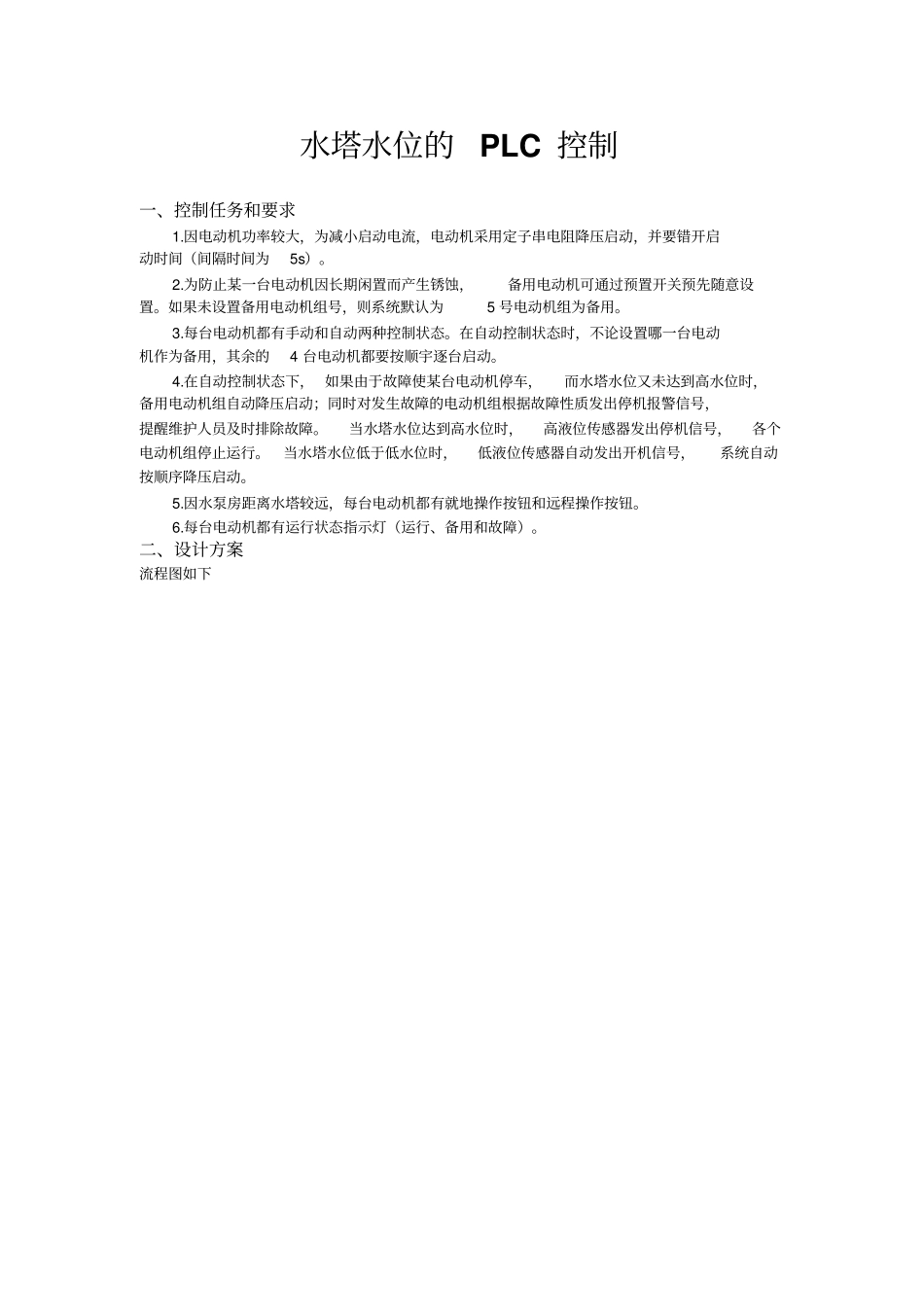

水塔水位实验设计报告班级 ：13020543 学号 ：11 姓名 ：申阳鑫中北大学机械与动力工程学院过程装备与控制专业水塔水位的PLC 控制一、控制任务和要求1.因电动机功率较大，为减小启动电流，电动机采用定子串电阻降压启动，并要错开启动时间（间隔时间为5s）。2.为防止某一台电动机因长期闲置而产生锈蚀，备用电动机可通过预置开关预先随意设置。如果未设置备用电动机组号，则系统默认为5 号电动机组为备用。3.每台电动机都有手动和自动两种控制状态。在自动控制状态时，不论设置哪一台电动机作为备用，其余的4 台电动机都要按顺宇逐台启动。4.在自动控制状态下， 如果由于故障使某台电动机停车，而水塔水位又未达到高水位时，备用电动机组自动降压启动；同时对发生故障的电动机组根据故障性质发出停机报警信号，提醒维护人员及时排除故障。当水塔水位达到高水位时，高液位传感器发出停机信号，各个电动机组停止运行。当水塔水位低于低水位时，低液位传感器自动发出开机信号，系统自动按顺序降压启动。5.因水泵房距离水塔较远，每台电动机都有就地操作按钮和远程操作按钮。6.每台电动机都有运行状态指示灯（运行、备用和故障）。二、设计方案流程图如下水塔水位控制系统的流程图三、编程元件设计过程编程元件I/O 端口电路器件作用输入继电器I1.1SB1一号电机启动按钮（动合）I1.2SB2二号电机启动按钮（动合）I1.3SB3三号电机启动按钮（动合）I1.4SB4四号电机启动按钮（动合）I1.5SB5五号电机启动按钮（动合）I1.6SB6一号电机停止按钮（动断）I1.7SA1控制开关，触发后为自动模式，否则为手动模式I1.0SB7二号电机停止按钮（动断）I2.1SB8三号电机停止按钮（动断）I2.2SA2控制开关接通后其对应的电机备用，SA2，SA3，SA4，SA5，SA6五个开关只能有一个接通I2.3SA3I2.4SA4I2.5SA5I2.6SA6I2.7SB9四号电机停止按钮（动断）I2.0SB10五号电机停止按钮（动断）I3.1SQ1高水位行程开关，水位到达时为ONI3.2SQ2低水位行程开关，水位到达时为ONI3.3SA7一号电机远程开关，优先级最高，无论自动手动模式，处于工作、停止、备用状态I3.4SA8一号电机远程开关，优先级最高，无论自动手动模式，处于工作、停止、备用状态或是水满状态都可启动一号电机I3.5SA9一号电机远程开关，优先级最高，无论自动手动模式，处于工作、停止、备用状态或是水满状态都可启动一号电机I3.6SA10一号电机远程开关，优先级最高，无论自动手动模式，处于工作、停止、备用状态或是水满状...
