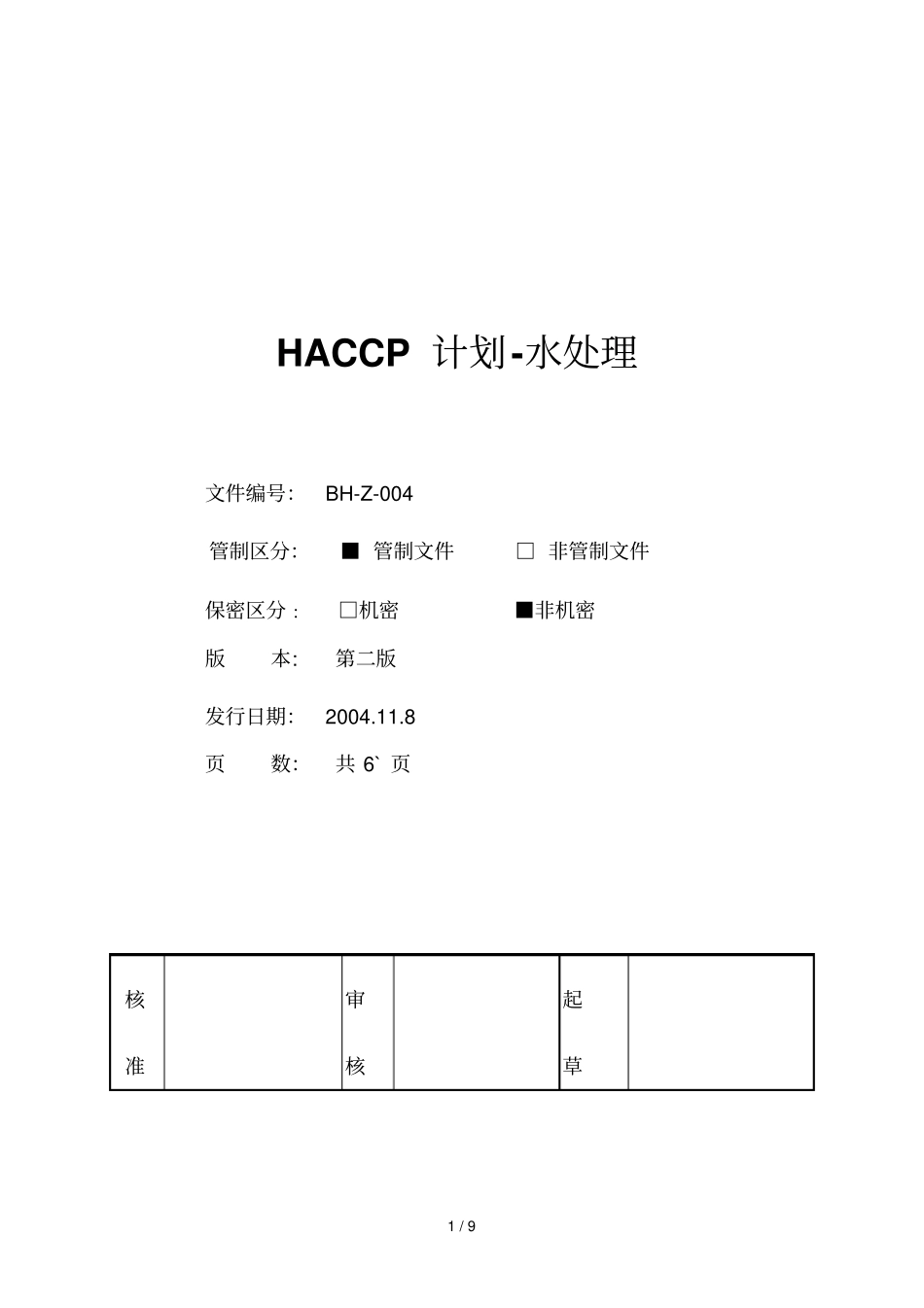

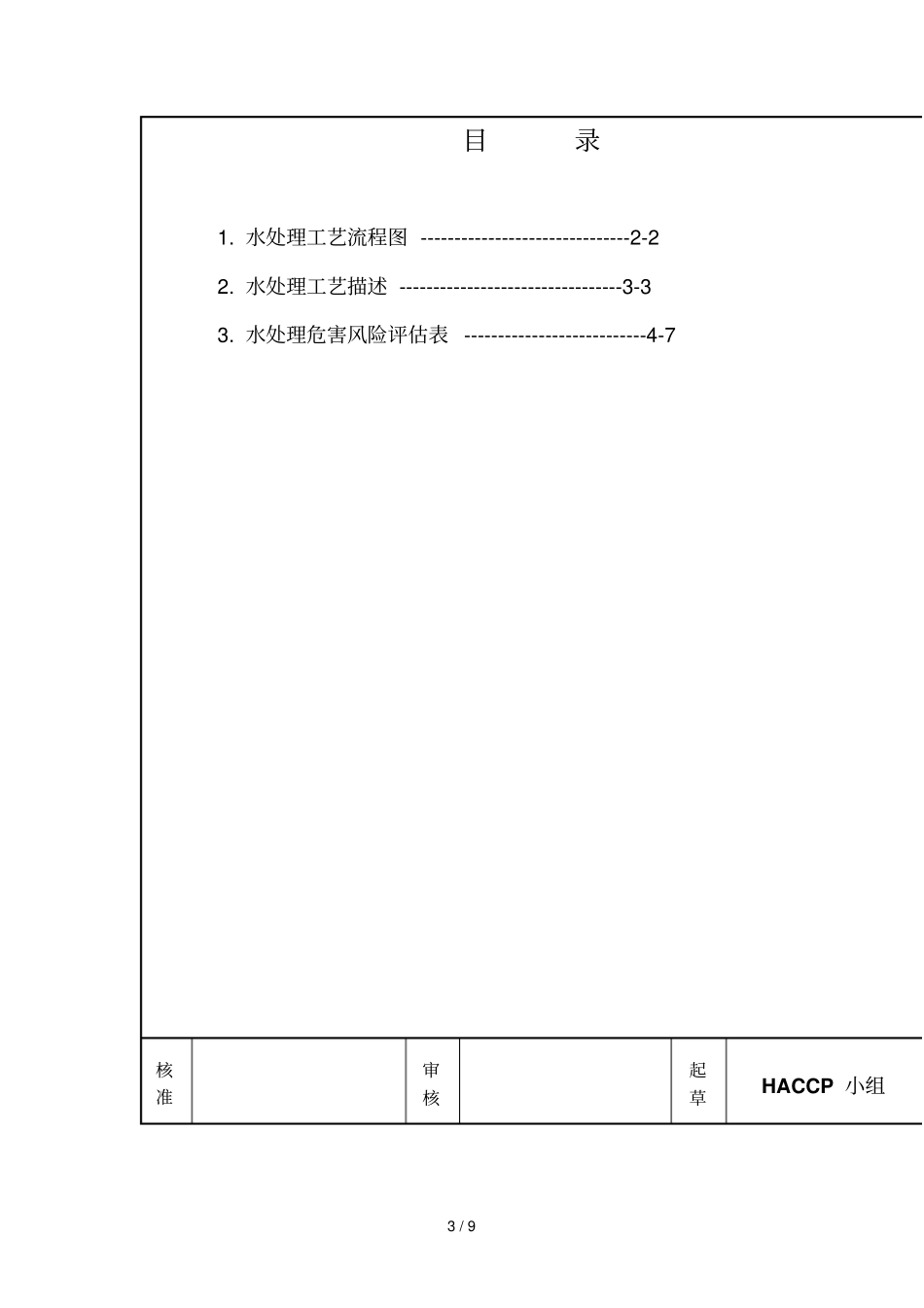

1 / 9 HACCP 计划-水处理文件编号： BH-Z-004 管制区分：■ 管制文件□ 非管制文件保密区分 ：□机密■非机密版本: 第二版发行日期： 2004.11.8 页数：共 6` 页核准审核起草2 / 9 2004 年 7 月 1 日实施HACCP 计划—水处理文件编号BH-Z-004 年 月 日第次修订 ( 1 版) 适用厂别第 1 页 ，共 6 页3 / 9 目录1. 水处理工艺流程图 -------------------------------2-2 2. 水处理工艺描述 ---------------------------------3-3 3. 水处理危害风险评估表 ---------------------------4-7 核准审核起草HACCP 小组4 / 9 2004 年 7 月 1 日实施HACCP 计划—水处理文 件编 号BH-Z-004 年 月 日第次修订 ( 1 版) 第 2 页 ，共 6 页1工艺流程图A1：原水池A2：原水泵A3：砂滤桶A4：活性炭过滤器A5：5μ 精密滤器A6：离子树脂桶A7：5μ 精密滤器A4-1 ：蒸气杀菌A8-2 ：软水桶A9：加压泵A10：5μ 精密滤器A11：高压泵A12:RO膜管A13：RO水桶 A14 ：RO水输送泵A15：车间使用点自来水 A1-1 ：加氯器A6-1 ：盐水桶A1-2 ：水质检验A8-1 ：软水池A8-3 ：水质检验A13-1 ：水质检验核准审核起草HACCP 小组5 / 9 2004 年 7 月 1 日实施HACCP 计划—水处理文件编号BH-Z-004 年 月 日第次修订 ( 1 版) 第 3 页 ，共 6 页2 工艺描述工艺流程总描述：自来水经含氯杀菌剂杀菌、砂滤、活性炭过滤、精密过滤、离子树脂交换、精密过滤、二级反渗透，提供车间合格的RO 水。2.1 原水池：储存自来水。在深水井中开采地下水。2.2 加滤器：添加次氯酸钠杀菌。2.3 原水泵：自来水增压，用于原水的输送。2.4 砂滤：过滤有机物。过滤后的清水用清水池储存。2.5 活性炭过滤器：去除原水有机微粒及水中余氯。2.6 5u精密滤器：过滤碳滤水中大于5u 固体颗粒。2.7 离子树脂装置：脱除水中Ca、 Mg离子、胶体、有机物及微生物。2.8 5u精密滤器：过滤碳滤水中大于5u 固体颗粒。2.9 软水桶：储存软水。2.10 软水泵：软水增压。软水输送。2.11 5u精密滤器：过滤碳滤水中大于1u 固体颗粒。2.12 高压泵：软水增压。2.13 RO 膜：脱除水中可容性盐份、胶体、有机物及微生物。2.14 RO 水桶：储存RO水。2.15 RO 水泵：给车间提供下一次RO水。2.16 车间使用点：调配、生产。核准审核起草HACCP 小组6 / 9 2004 年 7 月 1 日实施HACCP 计划—水处理文件编号B...
