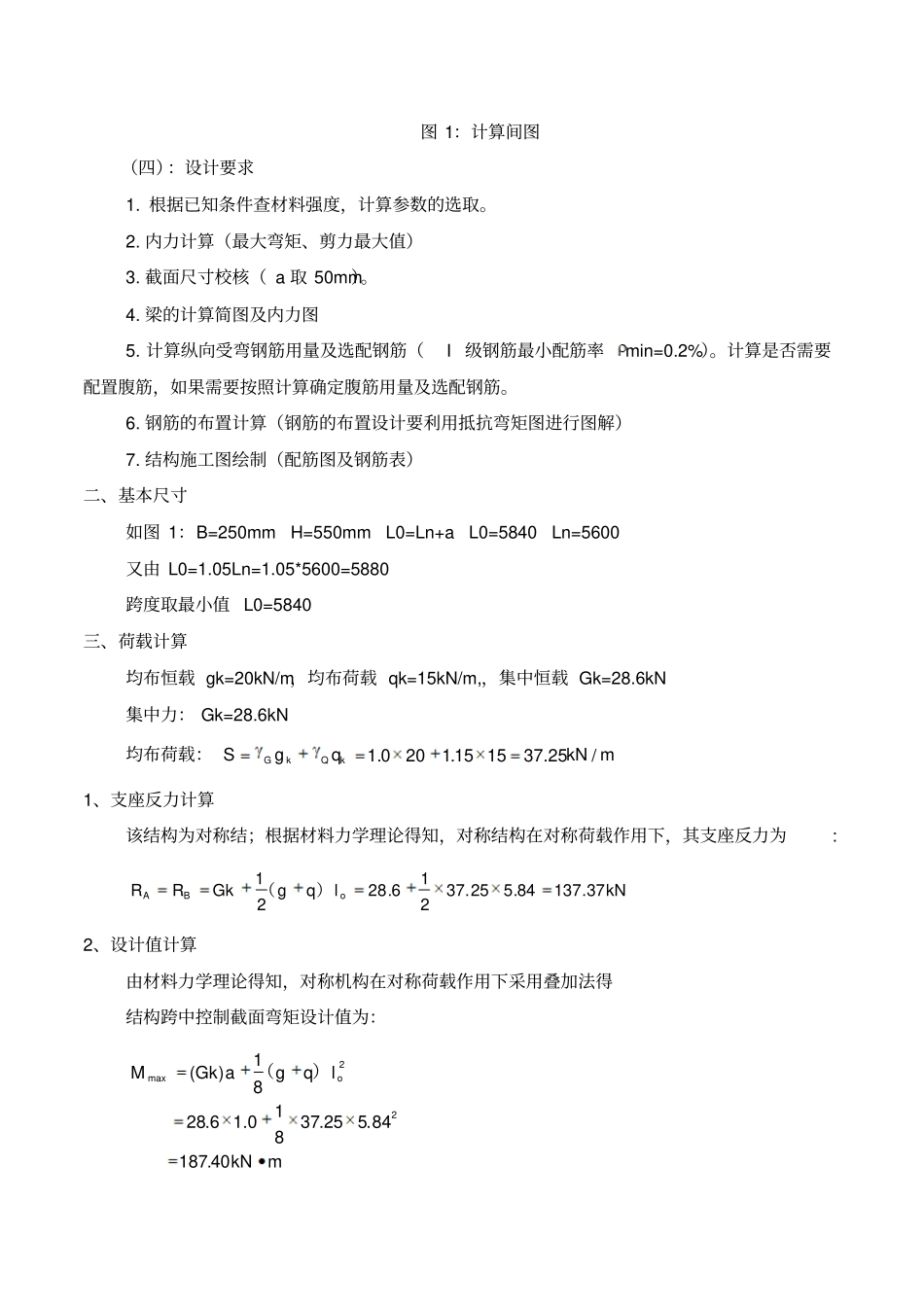

一、基本资料某水电站副厂房（ 3 级建筑物），砖墙上支承简支梁，该梁处于二类环境条件。其跨长、截面尺寸如图 1 所示。承受的荷载为：均布恒载gk=20kN/m，均布荷载 qk=15kN/m（荷载分项系数取 1.15 ），集中恒载 Gk=28.6kN。采用 C25混凝土，纵向受力钢筋为HRB335级钢筋，箍筋为 HPB235级钢筋，试设计此梁并绘制配筋图。查表及已知得设计所需数据：（一）、荷载分项系数1. 永久荷载对结构有利01.γG；永久荷载对结构不有利1.2γG2. 荷载分项系数：均布15.1qk、结构系数2.1d（二）、材料强度设计值1. 混凝土强度等级为C25 ：1.27Mpaf12.5Mpa.ftc2. 钢筋级别为：纵向受力钢筋HRB335、310Mpaffyy；箍筋及其他纵向构造钢筋HPB235 、210Mpaf y。3. 混凝土保护层厚度（环境类别二类环境）mmc35；最小配筋率0.2%ρmin。（三）、计算简图图 1：计算间图（四）：设计要求 1. 根据已知条件查材料强度，计算参数的选取。2. 内力计算（最大弯矩、剪力最大值）3. 截面尺寸校核（ a 取 50mm）。4. 梁的计算简图及内力图5. 计算纵向受弯钢筋用量及选配钢筋（I 级钢筋最小配筋率min=0.2%）。计算是否需要配置腹筋，如果需要按照计算确定腹筋用量及选配钢筋。6. 钢筋的布置计算（钢筋的布置设计要利用抵抗弯矩图进行图解）7. 结构施工图绘制（配筋图及钢筋表）二、基本尺寸如图 1：B=250mm H=550mm L0=Ln+a L0=5840 Ln=5600 又由 L0=1.05Ln=1.05*5600=5880 跨度取最小值 L0=5840 三、荷载计算均布恒载 gk=20kN/m，均布荷载 qk=15kN/m,，集中恒载 Gk=28.6kN 集中力： Gk=28.6kN 均布荷载：mkNqgSkQkG/25.371515.1200.11、支座反力计算该结构为对称结；根据材料力学理论得知，对称结构在对称荷载作用下，其支座反力为: kNlqgRRoBA37.13784.525.37216.2821Gk）（2、设计值计算由材料力学理论得知，对称机构在对称荷载作用下采用叠加法得结构跨中控制截面弯矩设计值为：mkNlqgaGkMo40.18784.525.37810.16.2881)(22max）（式中 a ——集中力至支座边缘的距离。3、支座边缘截面的最大剪力设计值计算kNaqgRVVkNRVVABAABA90.13224.025.372137.1372137.137）（故：因：左右式中 a ——支座的支承长度。4、Gk集中力处的剪力设计值计算kNGkaqgRVkNaqgRVACAC15.906.280.125.372173.137)2111.1190.125.372173.13721（）（）（右左式中 a ——集中力至支座边缘的距离。5、梁内力汇总表内力位置内力设计值跨中控制截面弯矩...
