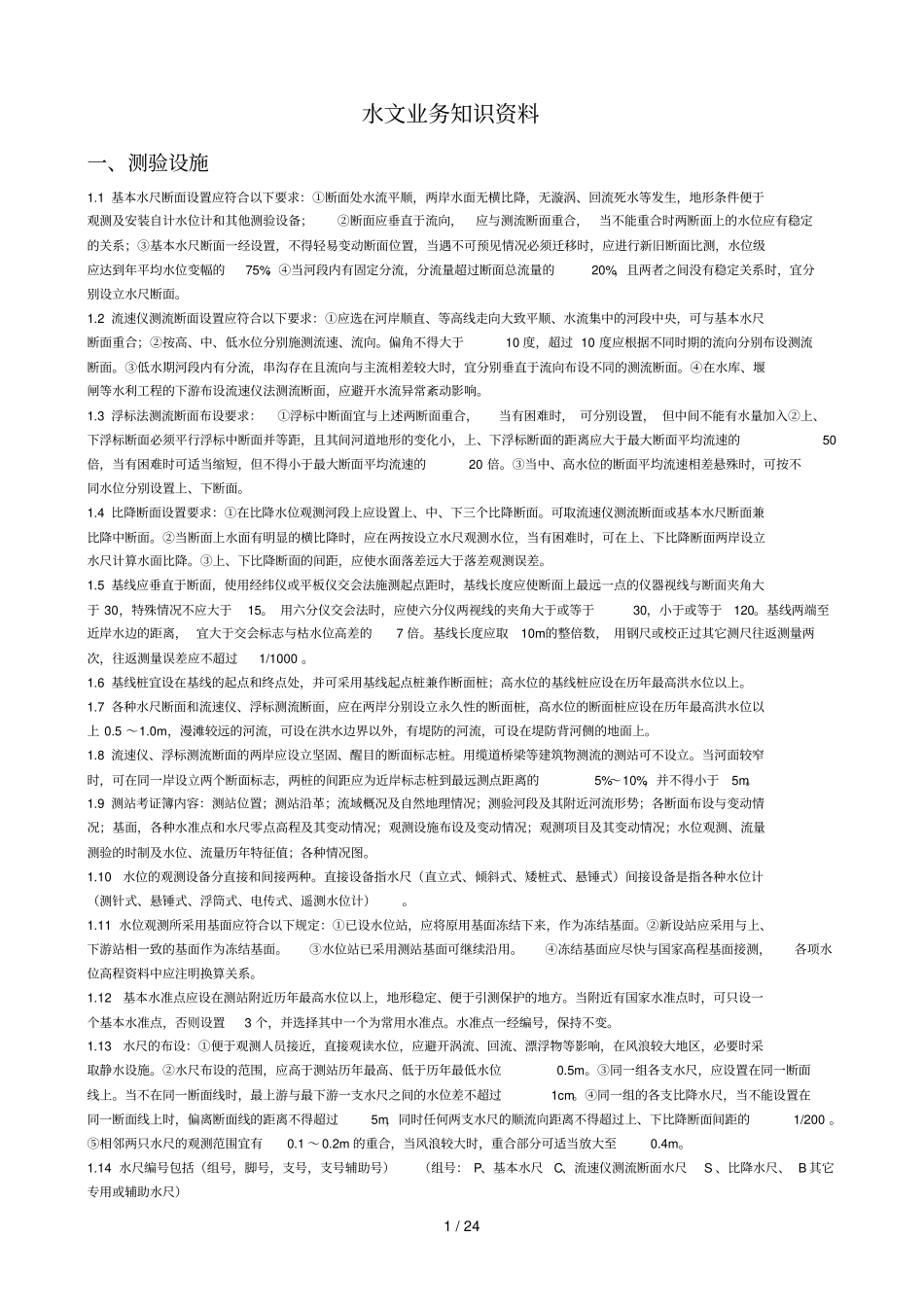

1 / 24 水文业务知识资料一、测验设施1.1 基本水尺断面设置应符合以下要求：①断面处水流平顺，两岸水面无横比降，无漩涡、回流死水等发生，地形条件便于观测及安装自计水位计和其他测验设备；②断面应垂直于流向，应与测流断面重合，当不能重合时两断面上的水位应有稳定的关系；③基本水尺断面一经设置，不得轻易变动断面位置，当遇不可预见情况必须迁移时，应进行新旧断面比测，水位级应达到年平均水位变幅的75%；④当河段内有固定分流，分流量超过断面总流量的20%，且两者之间没有稳定关系时，宜分别设立水尺断面。1.2 流速仪测流断面设置应符合以下要求：①应选在河岸顺直、等高线走向大致平顺、水流集中的河段中央，可与基本水尺断面重合；②按高、中、低水位分别施测流速、流向。偏角不得大于10 度，超过 10 度应根据不同时期的流向分别布设测流断面。③低水期河段内有分流，串沟存在且流向与主流相差较大时，宜分别垂直于流向布设不同的测流断面。④在水库、堰闸等水利工程的下游布设流速仪法测流断面，应避开水流异常紊动影响。1.3 浮标法测流断面布设要求：①浮标中断面宜与上述两断面重合，当有困难时， 可分别设置， 但中间不能有水量加入②上、下浮标断面必须平行浮标中断面并等距，且其间河道地形的变化小，上、下浮标断面的距离应大于最大断面平均流速的50倍，当有困难时可适当缩短，但不得小于最大断面平均流速的20 倍。③当中、高水位的断面平均流速相差悬殊时，可按不同水位分别设置上、下断面。1.4 比降断面设置要求：①在比降水位观测河段上应设置上、中、下三个比降断面。可取流速仪测流断面或基本水尺断面兼比降中断面。②当断面上水面有明显的横比降时，应在两按设立水尺观测水位，当有困难时，可在上、下比降断面两岸设立水尺计算水面比降。③上、下比降断面的间距，应使水面落差远大于落差观测误差。1.5 基线应垂直于断面，使用经纬仪或平板仪交会法施测起点距时，基线长度应使断面上最远一点的仪器视线与断面夹角大于 30，特殊情况不应大于15。 用六分仪交会法时，应使六分仪两视线的夹角大于或等于30，小于或等于120。基线两端至近岸水边的距离， 宜大于交会标志与枯水位高差的7 倍。基线长度应取10m的整倍数， 用钢尺或校正过其它测尺往返测量两次，往返测量误差应不超过1/1000 。1.6 基线桩宜设在基线的起点和终点处，并可采用基线起点桩兼作断面桩；高水位的基线桩应设在历年最高洪水位以上。1....
