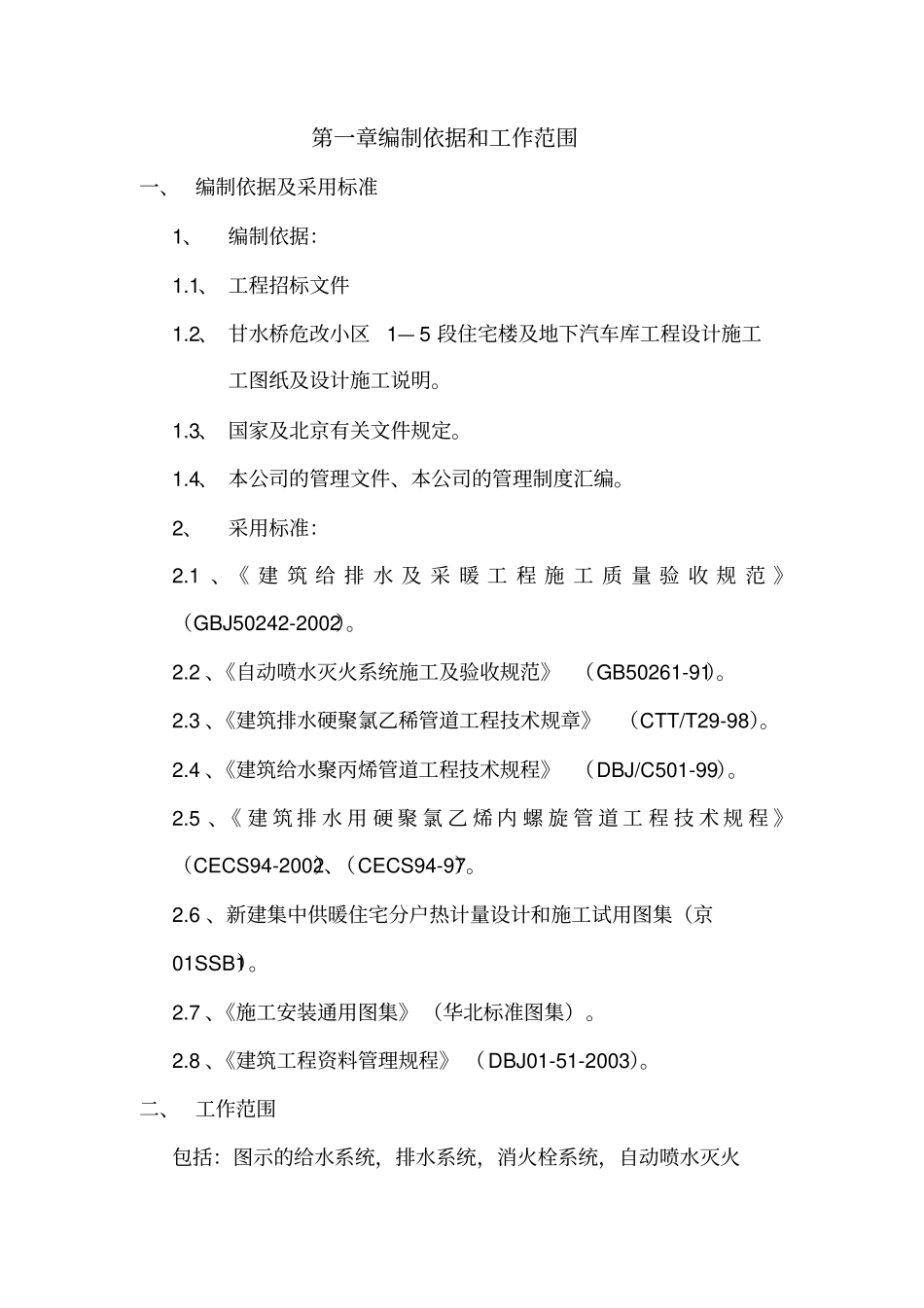

第一章编制依据和工作范围一、 编制依据及采用标准1、编制依据：1.1、 工程招标文件1.2、 甘水桥危改小区1— 5 段住宅楼及地下汽车库工程设计施工工图纸及设计施工说明。1.3、 国家及北京有关文件规定。1.4、 本公司的管理文件、本公司的管理制度汇编。2、采用标准：2.1 、《 建 筑 给 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》（GBJ50242-2002）。2.2 、《自动喷水灭火系统施工及验收规范》 （GB50261-91）。2.3 、《建筑排水硬聚氯乙稀管道工程技术规章》（CTT/T29-98）。2.4 、《建筑给水聚丙烯管道工程技术规程》 （DBJ/C501-99）。2.5 、《 建 筑 排 水 用 硬 聚 氯 乙 烯 内 螺 旋 管 道 工 程 技 术 规 程 》（CECS94-2002）、（CECS94-97）。2.6 、新建集中供暖住宅分户热计量设计和施工试用图集（京01SSB1）。2.7 、《施工安装通用图集》 （华北标准图集）。2.8 、《建筑工程资料管理规程》 （DBJ01-51-2003）。二、 工作范围包括：图示的给水系统，排水系统，消火栓系统，自动喷水灭火系统，采暖系统。第二章本专业工程项目概况本工程为甘水桥危改小区1— 5 段住宅楼及地下车库， 共 21 个单元，地上为 6 层住宅（局部为7 层），地下一层（局部为2 层）为库房，自行车库、人防、物业有房等。工程建筑面积为28856.12m2 本专业共分 5 个系统，具体情况如下：一、 生活给水系统给水系统竖向共分两个供水区， 四层及以下为低区， 利用市政力供水，五层及其以上为高区， 由生活水泵房高区生活变频泵组供水设计日总用水量160.0m3/ 日, 室内给水管（每户水表前）采用钢塑管沟槽连接，室内给水支管， （每户水表）采用 PP-R热熔接口。二、 排水系统本工程设计日总排水量144.0m2/ 日，厨房及卫生间排水采用单立管系统，直接排至室外，地下污废水排除均为由集水坑内替泵提升后排至室外检查井。±0 以上立管采用UPVC螺旋消音排水塑料管粘接，支管采用UPVC排水塑料管粘接，立管底部及排出横管，采用机制排水铸铁管， A型柔性接口。三、 消火栓系统本系统设置范围为1 段、2 段，一层商业部分， 3 段地下人防部分，地下车库系统设防管网、消火栓，屋顶消防水箱、消防水池、消防泵、水泵结合器等，消火栓管路与屋顶水箱出水管，消火栓泵出水管分别相连。在室外设地下式水泵结合器一套， 平时消火栓系统水压，由屋顶消防水箱提供， 一旦发生火灭接...
