变压器呼吸器的工作原理及硅胶更换工作VIP免费

变压器呼吸器的工作原理及硅胶更换工作_第1页
1/12
变压器呼吸器的工作原理及硅胶更换工作_第2页
2/12
变压器呼吸器的工作原理及硅胶更换工作_第3页
3/12

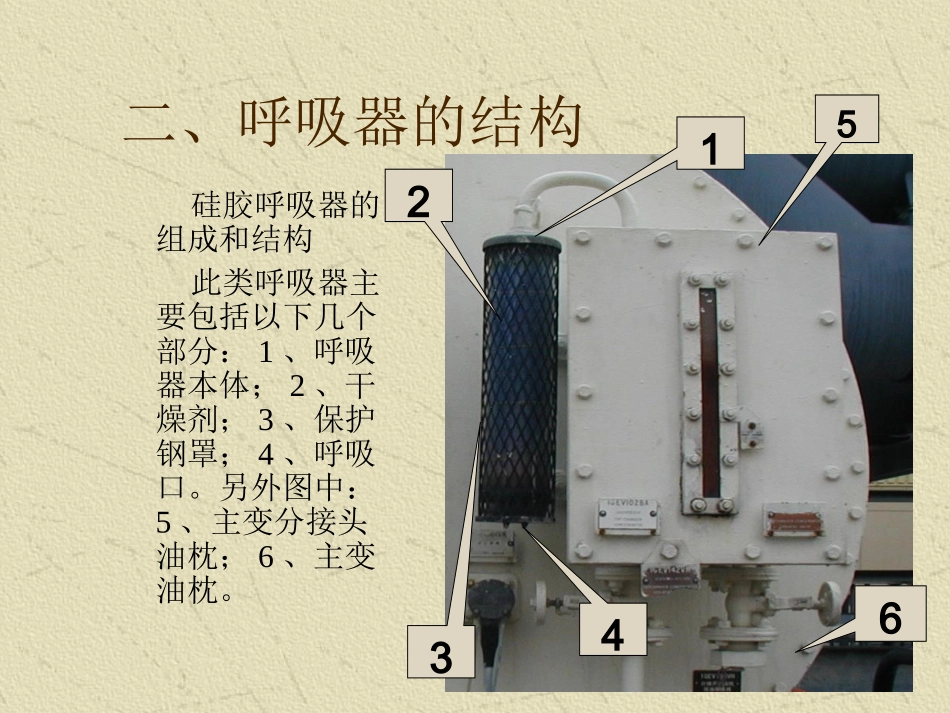

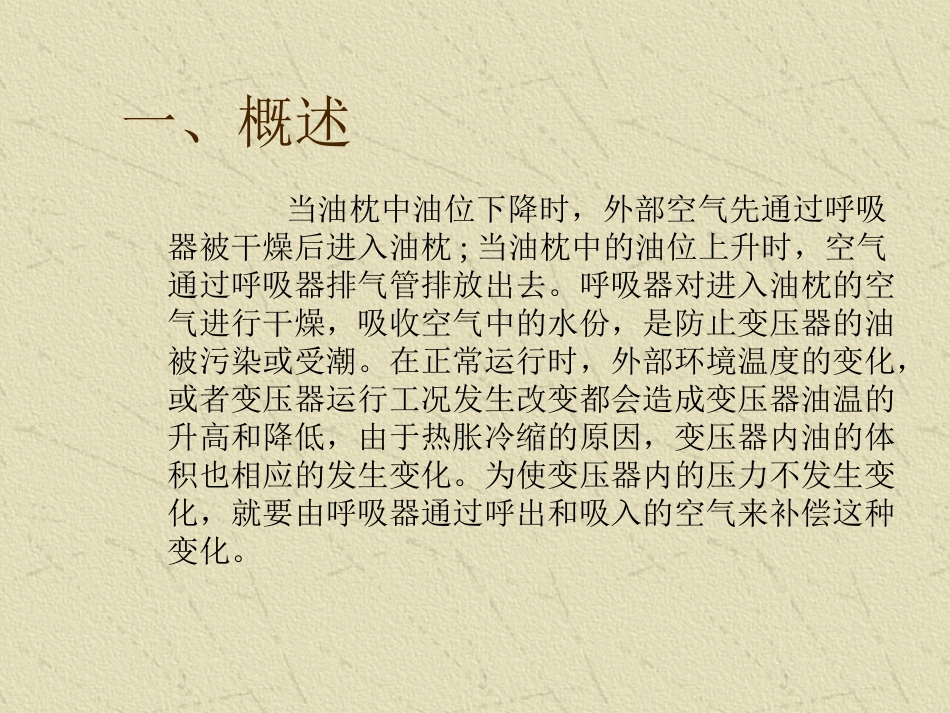

变压器呼吸器的工作原理及硅胶更换工作变电运维四班一、概述当油枕中油位下降时,外部空气先通过呼吸器被干燥后进入油枕;当油枕中的油位上升时,空气通过呼吸器排气管排放出去。呼吸器对进入油枕的空气进行干燥,吸收空气中的水份,是防止变压器的油被污染或受潮。在正常运行时,外部环境温度的变化,或者变压器运行工况发生改变都会造成变压器油温的升高和降低,由于热胀冷缩的原因,变压器内油的体积也相应的发生变化。为使变压器内的压力不发生变化,就要由呼吸器通过呼出和吸入的空气来补偿这种变化。二、呼吸器的结构硅胶呼吸器的组成和结构此类呼吸器主要包括以下几个部分:1、呼吸器本体;2、干燥剂;3、保护钢罩;4、呼吸口。另外图中:5、主变分接头油枕;6、主变油枕。431256硅胶呼吸器结构图三、工作原理当油温上升时,由于油的膨胀致使体积增大,这样油枕上的气空间就会变小压力上升,空气就会通过呼吸器被排出;当油温降低时,由于油的收缩使体积减小,这时油枕内形成负压,外界空气就会被吸入,当然在空气被吸入同时,空气中水份也被呼吸器吸收掉,以保证进入空气是干燥的。四、硅胶更换工作硅胶干燥剂的颜色是蓝色,如果发现硅胶变色超过2/3,应申请更换(准备好标准卡、工作票、修试记录、所需材料)1.现场查勘(天气、变色情况、位置情况)1)现场安全措施完善无遗漏2)对危险点辩识并进行有效的控制及隔离(退压板、“在此工作”标示牌、安全距离)2.开工及办理工作票1)办理变电二种工作票,严格按照《国家电网公司电力安全工作规程》和有关规定执行2)对人员组织及分工3、现场工具、材料准备(活动扳手、白布、硅胶变压器油、塑料布、改刀)4、吸湿器的检修(吸湿器外观检查、卸下吸湿器油封罩、卸下吸湿器玻璃罩、检查、清扫玻璃罩、更换吸附剂、更换吸附剂、更换密封垫、固定吸湿器、在油封罩内注入适当变压器油后回装、回收吸附剂)5、工作完毕清理工作现场(油迹清理干净、现场无遗留)做好修试记录、办理工作终结)恢复重瓦斯保护五、更换运行中变压器呼吸器内硅胶应注意事项(1)应将重瓦斯保护改接信号(2)取下呼吸器时应将连管堵住,防止回收空气(3)在顶盖下面留出1/5-1/6高度的空隙(4)换上干燥的硅胶后,应使油封内的油没过呼气嘴并将呼吸器密封。附:热虹吸原理热循环运动被称为热虹吸效应,呼吸器中空气被冷冻,密度变大,而油枕中的空气较热,密度较小,由于温差的存在,变压器中的空气不断流向呼吸器中被冷冻,之后再从呼吸器的底部返回到油枕内。油枕和呼吸器之间的温差越大,空气在两者之间的循环流动的速度越快。
