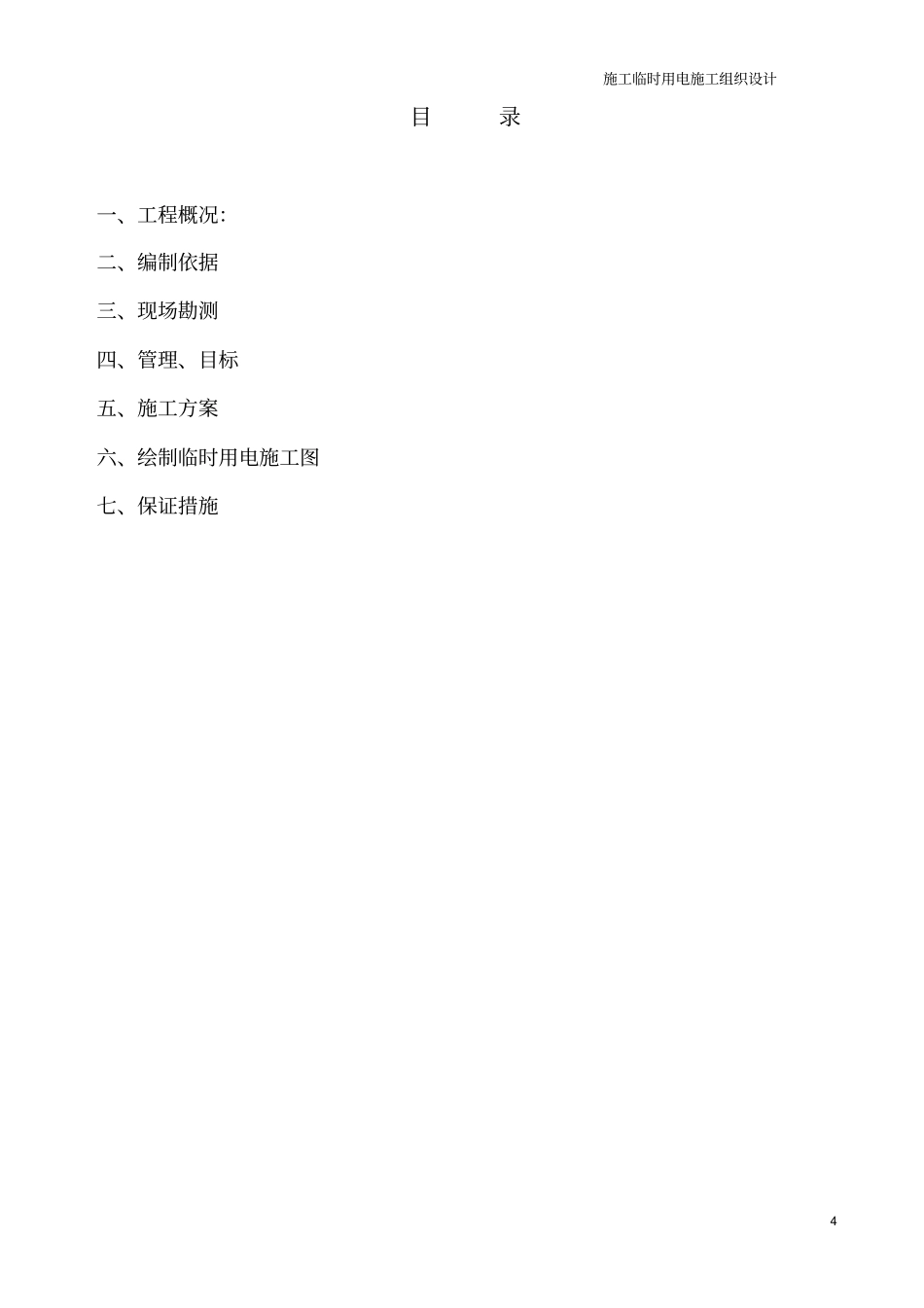

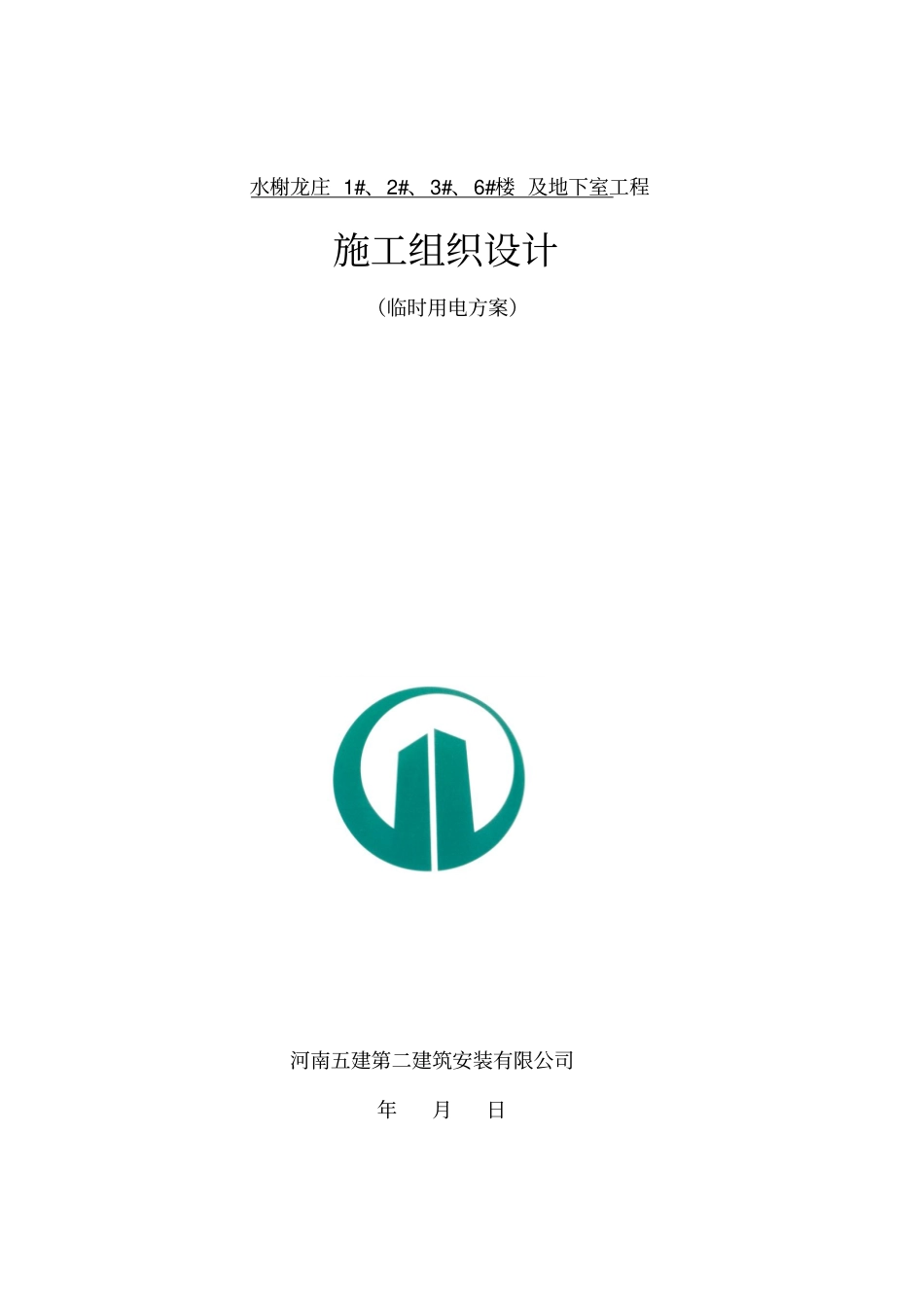

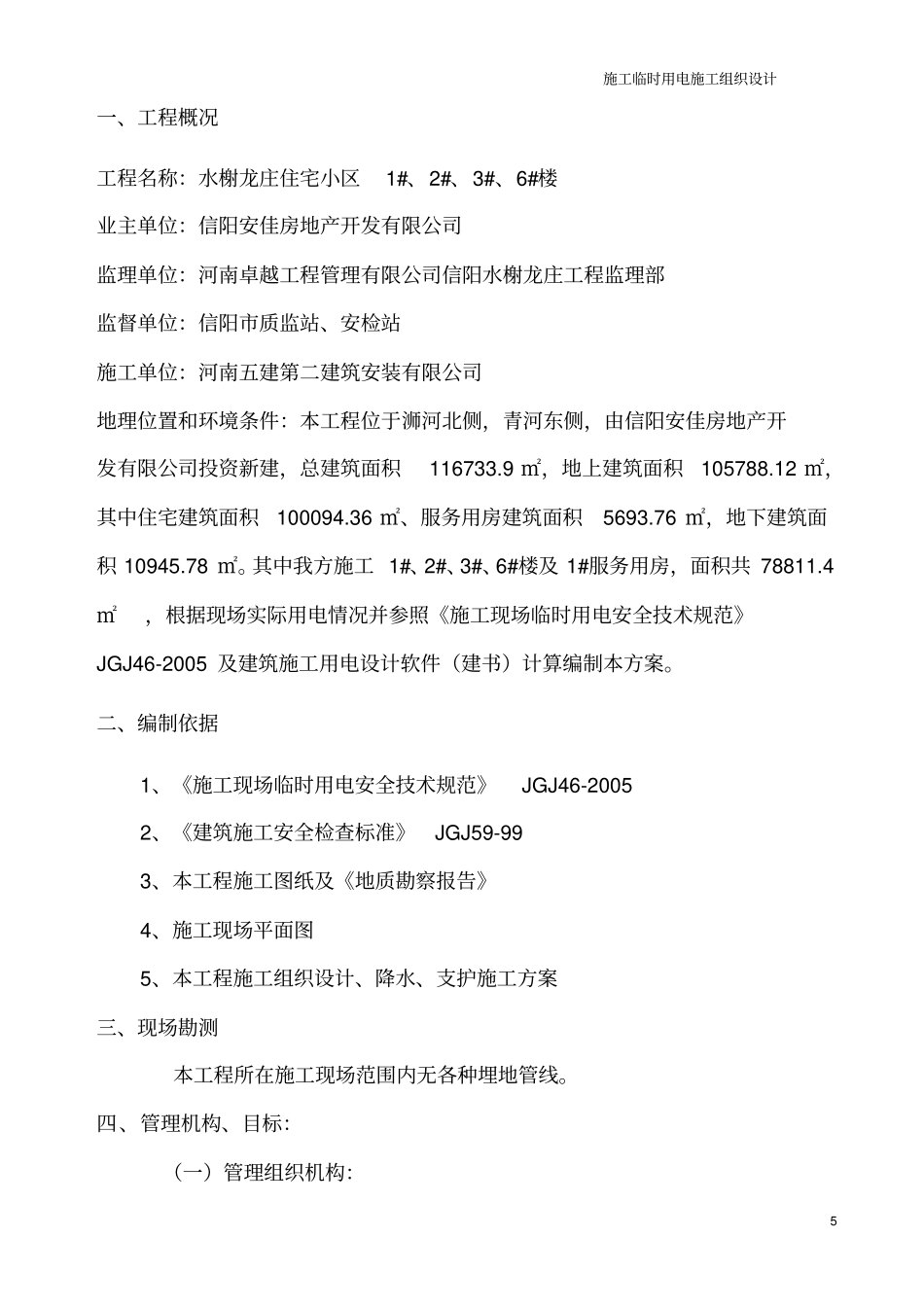

水榭龙庄 1#、2#、3#、6#楼 及地下室工程施工组织设计(临时用电方案)河南五建第二建筑安装有限公司年月日施工临时用电施工组织设计4 目录一、工程概况:二、编制依据三、现场勘测四、管理、目标五、施工方案六、绘制临时用电施工图七、保证措施施工临时用电施工组织设计5 一、工程概况工程名称:水榭龙庄住宅小区1#、2#、3#、6#楼业主单位:信阳安佳房地产开发有限公司监理单位:河南卓越工程管理有限公司信阳水榭龙庄工程监理部监督单位:信阳市质监站、安检站施工单位:河南五建第二建筑安装有限公司地理位置和环境条件:本工程位于浉河北侧,青河东侧,由信阳安佳房地产开发有限公司投资新建,总建筑面积116733.9 ㎡,地上建筑面积105788.12 ㎡,其中住宅建筑面积100094.36 ㎡、服务用房建筑面积5693.76 ㎡,地下建筑面积 10945.78 ㎡。其中我方施工 1#、2#、3#、6#楼及 1#服务用房,面积共 78811.4㎡,根据现场实际用电情况并参照《施工现场临时用电安全技术规范》JGJ46-2005 及建筑施工用电设计软件(建书)计算编制本方案。二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-2005 2、《建筑施工安全检查标准》JGJ59-99 3、本工程施工图纸及《地质勘察报告》4、施工现场平面图5、本工程施工组织设计、降水、支护施工方案三、现场勘测本工程所在施工现场范围内无各种埋地管线。四、管理机构、目标:(一)管理组织机构:施工临时用电施工组织设计6 项目经理:殷昌文、技术负责人:彭仁国安全员:张宏春、临时电工:王党山(二)目标:确保现场用电安全。五、施工方案:(一)电源进线、配电室、总分配电箱的装设位置及线路走向:施工现场电源进线由甲方配电室供电,分2路引至施工现场,共用总配电室。采用TN-S系统,实行三级配电两级保护,施工现场设总配电箱2台,分配电箱 8台,开关箱 33台。1号总配电箱主要供应 1#楼、6#楼、施工电梯的使用(含公用的钢筋加工等) ,2号总配电箱主要供应 2#楼、3#楼、地下室及生活区办公区用电的使用。根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图。(二)施工方法 : :2.1 施工现场的配电线路根据计算,从变压器至 1、2号总配电箱采用 VV22-3×240+2×120电缆线,从1号总配电箱至 6#楼分配电箱采用 VV-3×70+2×35电缆线,从 2号总配电箱至地下停车库分配电箱采用VV-3×120+2×70电缆线;其余从总...
