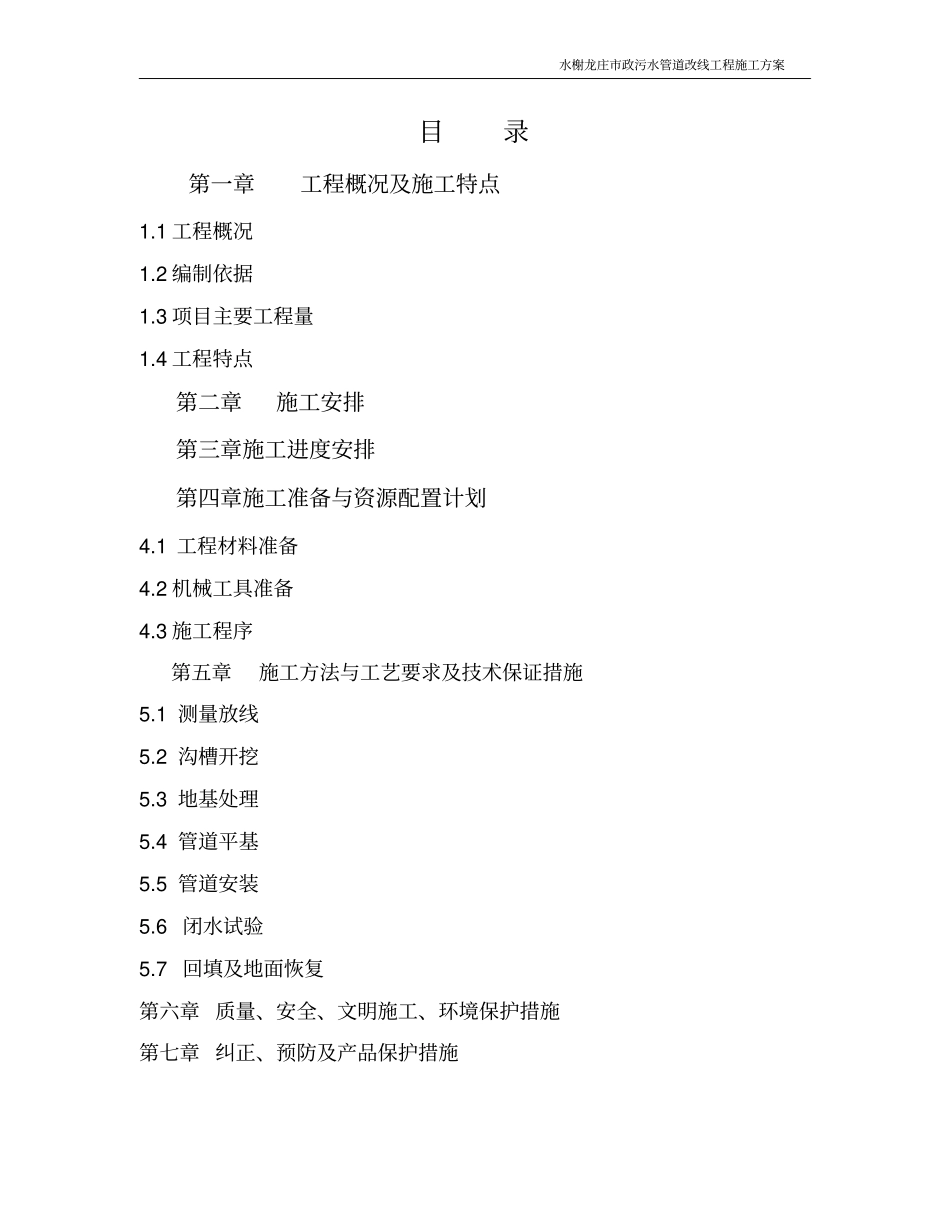

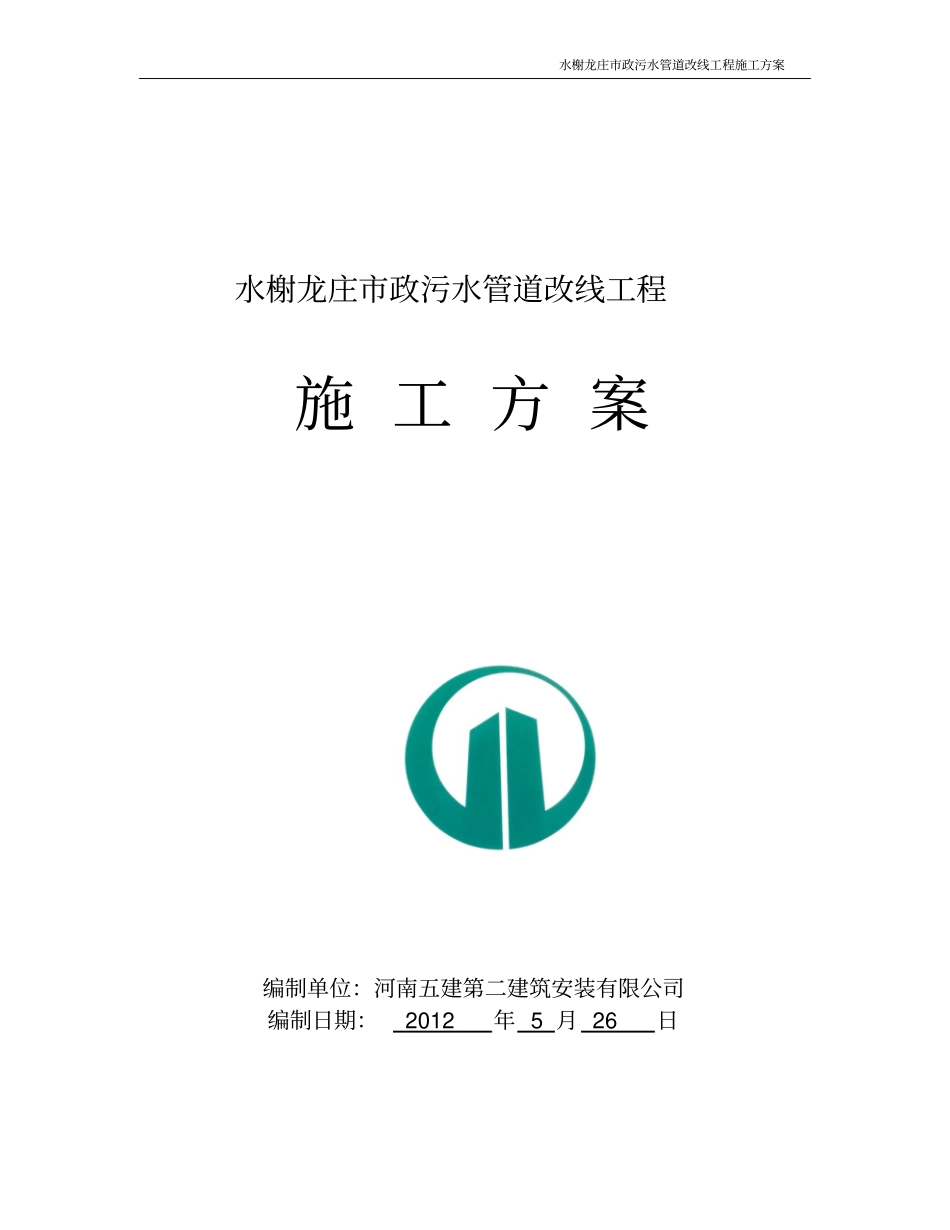

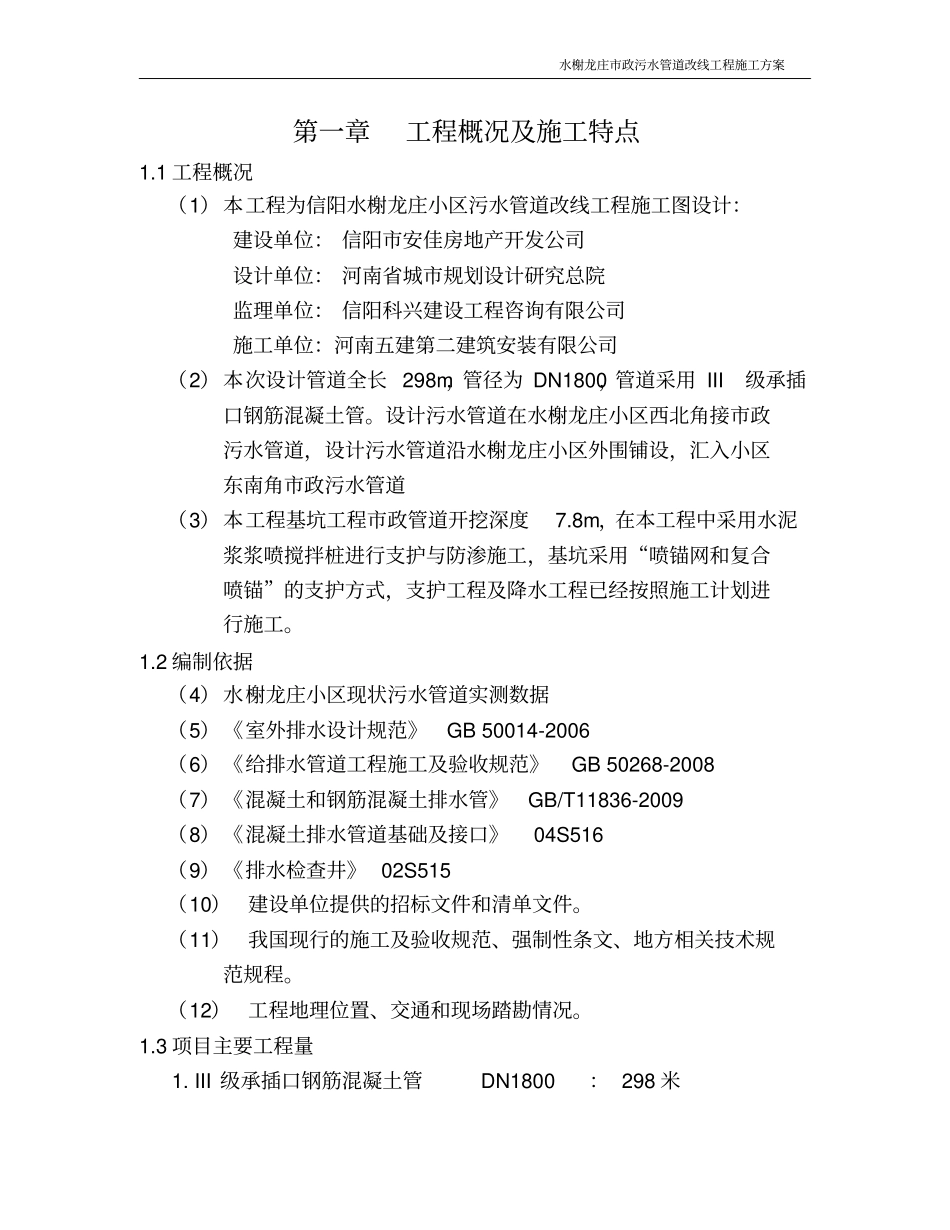

水榭龙庄市政污水管道改线工程施工方案水榭龙庄市政污水管道改线工程施 工 方 案编制单位:河南五建第二建筑安装有限公司编制日期: 2012 年 5 月 26 日水榭龙庄市政污水管道改线工程施工方案目录第一章工程概况及施工特点1.1 工程概况1.2 编制依据1.3 项目主要工程量1.4 工程特点第二章施工安排第三章施工进度安排第四章施工准备与资源配置计划4.1 工程材料准备4.2 机械工具准备4.3 施工程序第五章施工方法与工艺要求及技术保证措施5.1 测量放线5.2 沟槽开挖5.3 地基处理5.4 管道平基5.5 管道安装5.6 闭水试验5.7 回填及地面恢复第六章 质量、安全、文明施工、环境保护措施第七章 纠正、预防及产品保护措施水榭龙庄市政污水管道改线工程施工方案第一章工程概况及施工特点1.1 工程概况(1)本工程为信阳水榭龙庄小区污水管道改线工程施工图设计:建设单位: 信阳市安佳房地产开发公司设计单位: 河南省城市规划设计研究总院监理单位: 信阳科兴建设工程咨询有限公司施工单位:河南五建第二建筑安装有限公司(2)本次设计管道全长 298m,管径为 DN1800,管道采用 III级承插口钢筋混凝土管。设计污水管道在水榭龙庄小区西北角接市政污水管道,设计污水管道沿水榭龙庄小区外围铺设,汇入小区东南角市政污水管道(3)本工程基坑工程市政管道开挖深度7.8m,在本工程中采用水泥浆浆喷搅拌桩进行支护与防渗施工,基坑采用“喷锚网和复合喷锚”的支护方式,支护工程及降水工程已经按照施工计划进行施工。1.2 编制依据(4)水榭龙庄小区现状污水管道实测数据(5)《室外排水设计规范》 GB 50014-2006 (6)《给排水管道工程施工及验收规范》GB 50268-2008 (7)《混凝土和钢筋混凝土排水管》GB/T11836-2009 (8)《混凝土排水管道基础及接口》 04S516 (9)《排水检查井》 02S515 (10)建设单位提供的招标文件和清单文件。(11)我国现行的施工及验收规范、强制性条文、地方相关技术规范规程。(12)工程地理位置、交通和现场踏勘情况。1.3 项目主要工程量1. III 级承插口钢筋混凝土管DN1800 : 298 米水榭龙庄市政污水管道改线工程施工方案2.钢筋混凝土矩形检查井2100x1100mm :2 座3.钢筋混凝土 90 度扇形检查井DN1800 :2 座1.4 工程特点1.管材采用 III 级承插口钢筋混凝土管2.管道接口直接关系到系统的闭水性能,是排水管道施工的关键工程,必须严格依照设计图纸及有关规范进行施工第二章施...
