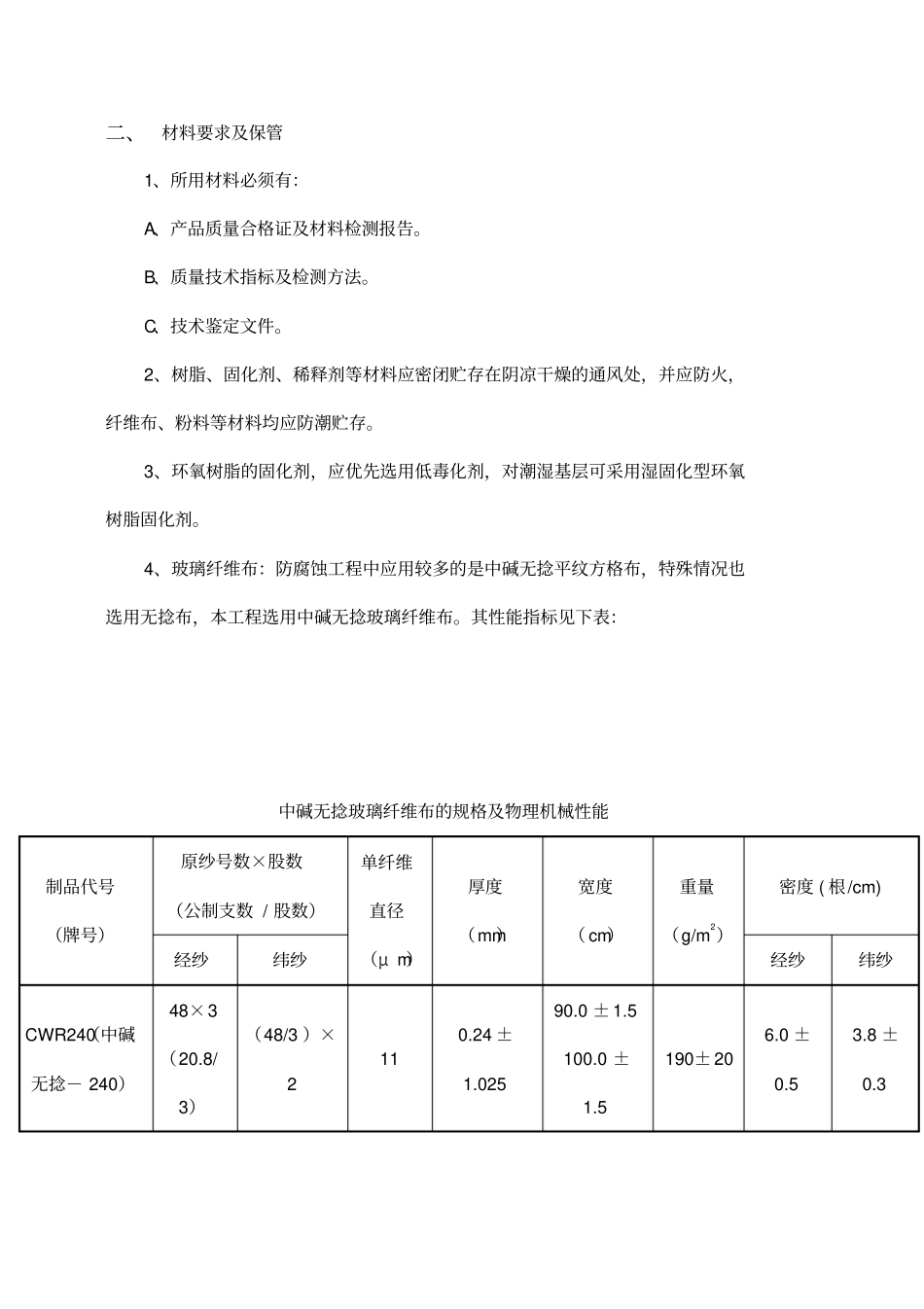

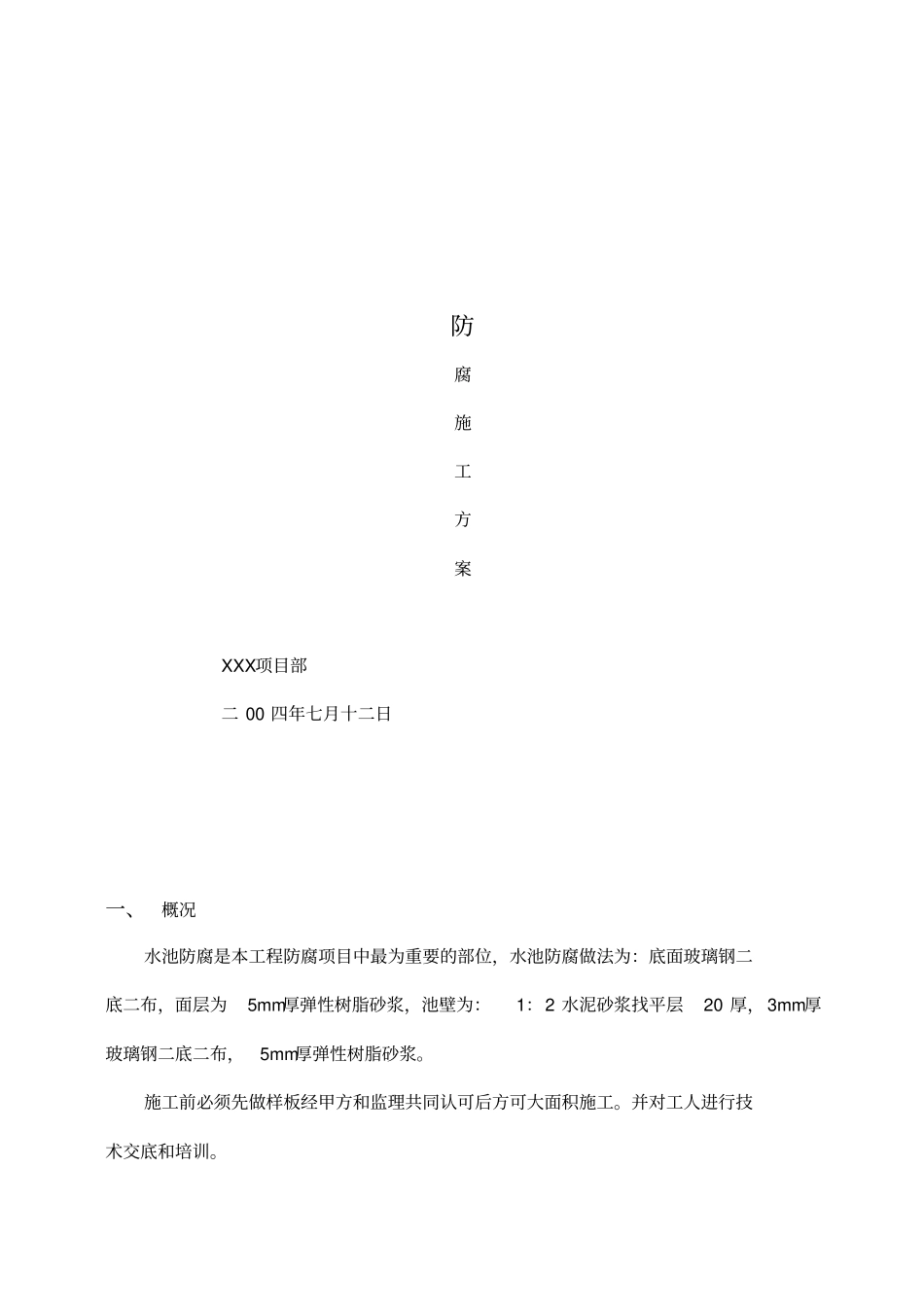

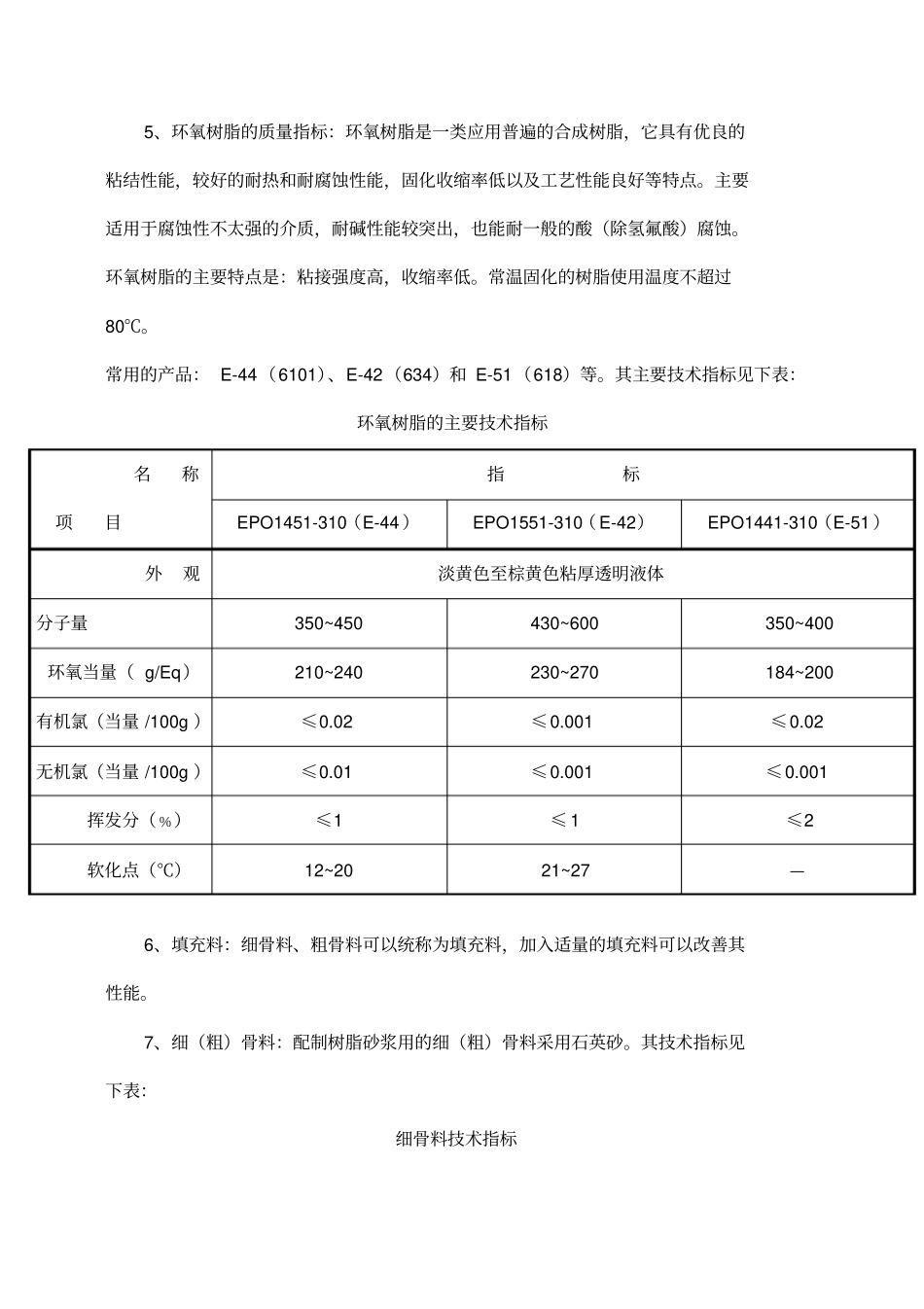

防腐施工方案XXX项目部二 00 四年七月十二日一、概况水池防腐是本工程防腐项目中最为重要的部位，水池防腐做法为：底面玻璃钢二底二布，面层为5mm厚弹性树脂砂浆，池壁为：1：2 水泥砂浆找平层20 厚， 3mm厚玻璃钢二底二布，5mm厚弹性树脂砂浆。施工前必须先做样板经甲方和监理共同认可后方可大面积施工。并对工人进行技术交底和培训。二、材料要求及保管1、所用材料必须有：A、产品质量合格证及材料检测报告。B、质量技术指标及检测方法。C、技术鉴定文件。2、树脂、固化剂、稀释剂等材料应密闭贮存在阴凉干燥的通风处，并应防火，纤维布、粉料等材料均应防潮贮存。3、环氧树脂的固化剂，应优先选用低毒化剂，对潮湿基层可采用湿固化型环氧树脂固化剂。4、玻璃纤维布：防腐蚀工程中应用较多的是中碱无捻平纹方格布，特殊情况也选用无捻布，本工程选用中碱无捻玻璃纤维布。其性能指标见下表：中碱无捻玻璃纤维布的规格及物理机械性能制品代号（牌号）原纱号数×股数（公制支数 / 股数）单纤维直径（μ m）厚度（mm）宽度（ cm）重量（g/m2）密度 ( 根/cm)经纱纬纱经纱纬纱CWR240（中碱无捻－ 240）48×3（20.8/3）（48/3 ）×2110.24 ±1.02590.0 ± 1.5100.0 ±1.5190± 206.0 ±0.53.8 ±0.35、环氧树脂的质量指标：环氧树脂是一类应用普遍的合成树脂，它具有优良的粘结性能，较好的耐热和耐腐蚀性能，固化收缩率低以及工艺性能良好等特点。主要适用于腐蚀性不太强的介质，耐碱性能较突出，也能耐一般的酸（除氢氟酸）腐蚀。环氧树脂的主要特点是：粘接强度高，收缩率低。常温固化的树脂使用温度不超过80℃。常用的产品： E-44（6101）、E-42（634）和 E-51（618）等。其主要技术指标见下表：环氧树脂的主要技术指标名称项目指标EPO1451-310（E-44 ）EPO1551-310（ E-42）EPO1441-310（E-51 ）外观淡黄色至棕黄色粘厚透明液体分子量350~450430~600350~400环氧当量（ g/Eq）210~240230~270184~200有机氯（当量 /100g ）≤0.02≤0.001≤0.02无机氯（当量 /100g ）≤0.01≤0.001≤0.001挥发分（﹪）≤1≤ 1≤2软化点（℃）12~2021~27—6、填充料：细骨料、粗骨料可以统称为填充料，加入适量的填充料可以改善其性能。7、细（粗）骨料：配制树脂砂浆用的细（粗）骨料采用石英砂。其技术指标见下表：细骨料技术指标技术指标9511三、施工配合比1、配合比环氧材料的施工配合比（重量比）材料名称环氧树脂稀释剂固化剂矿物...
