水泥厂石灰石破碎及输送设备安装工程施工方案VIP免费

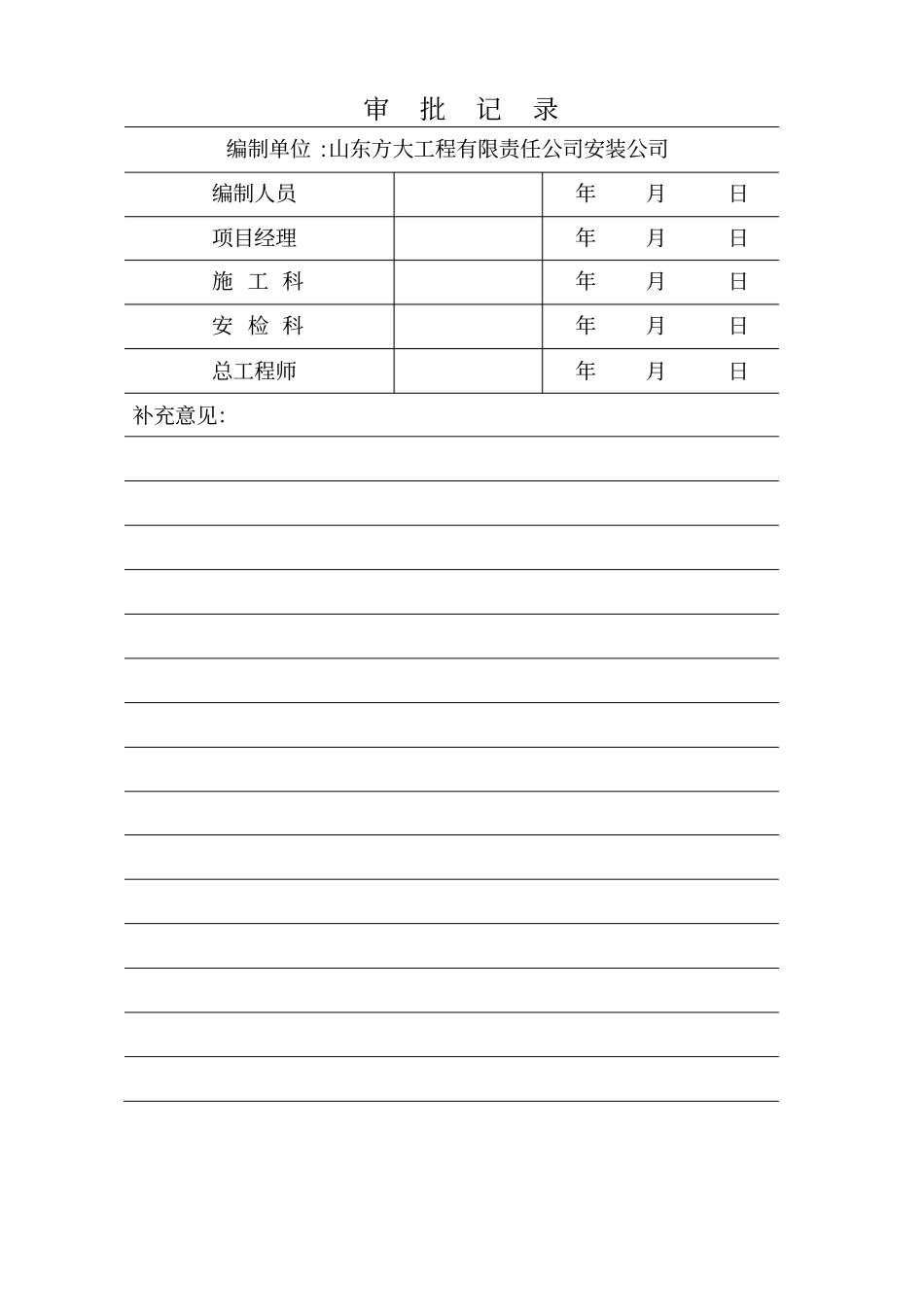

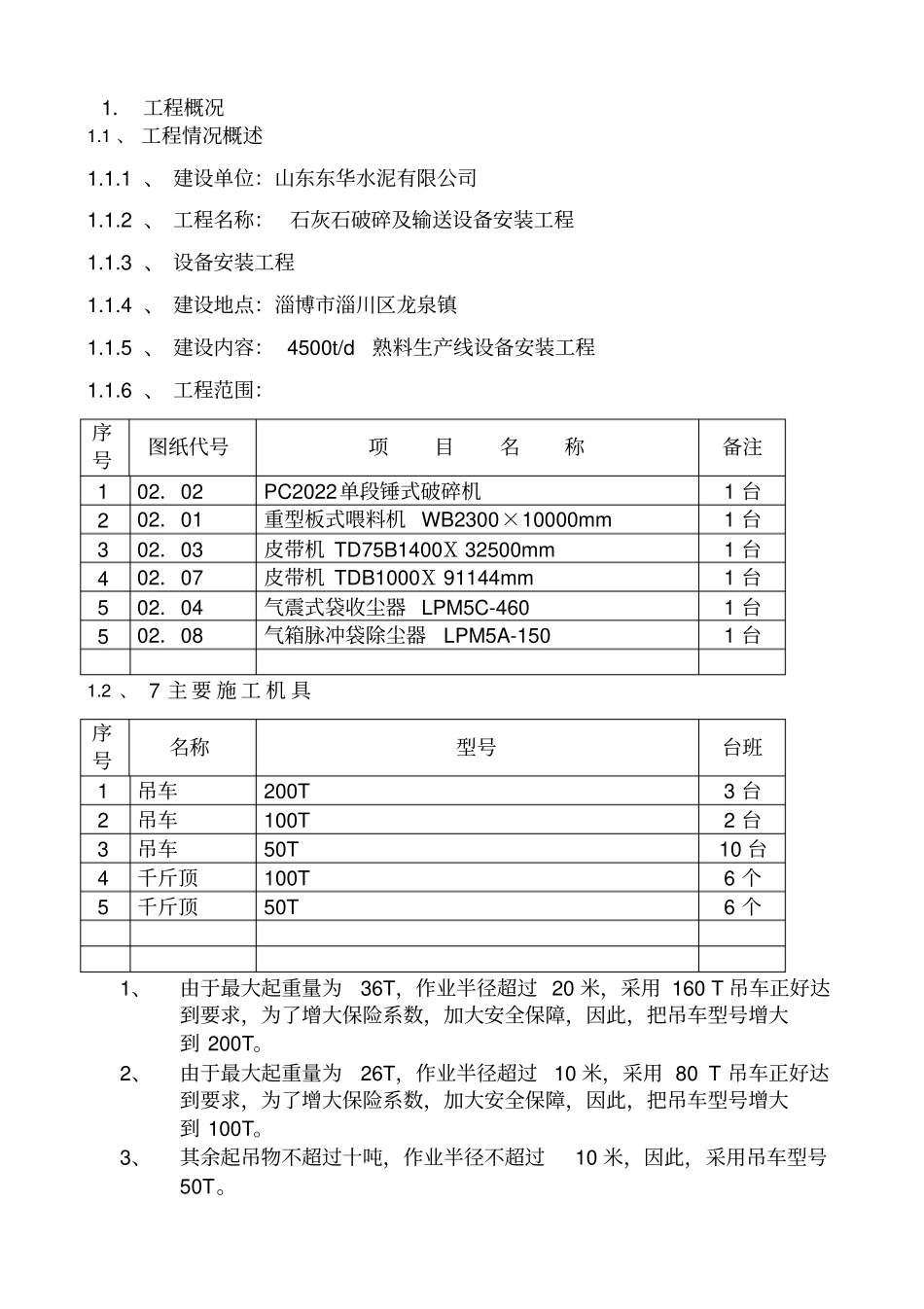

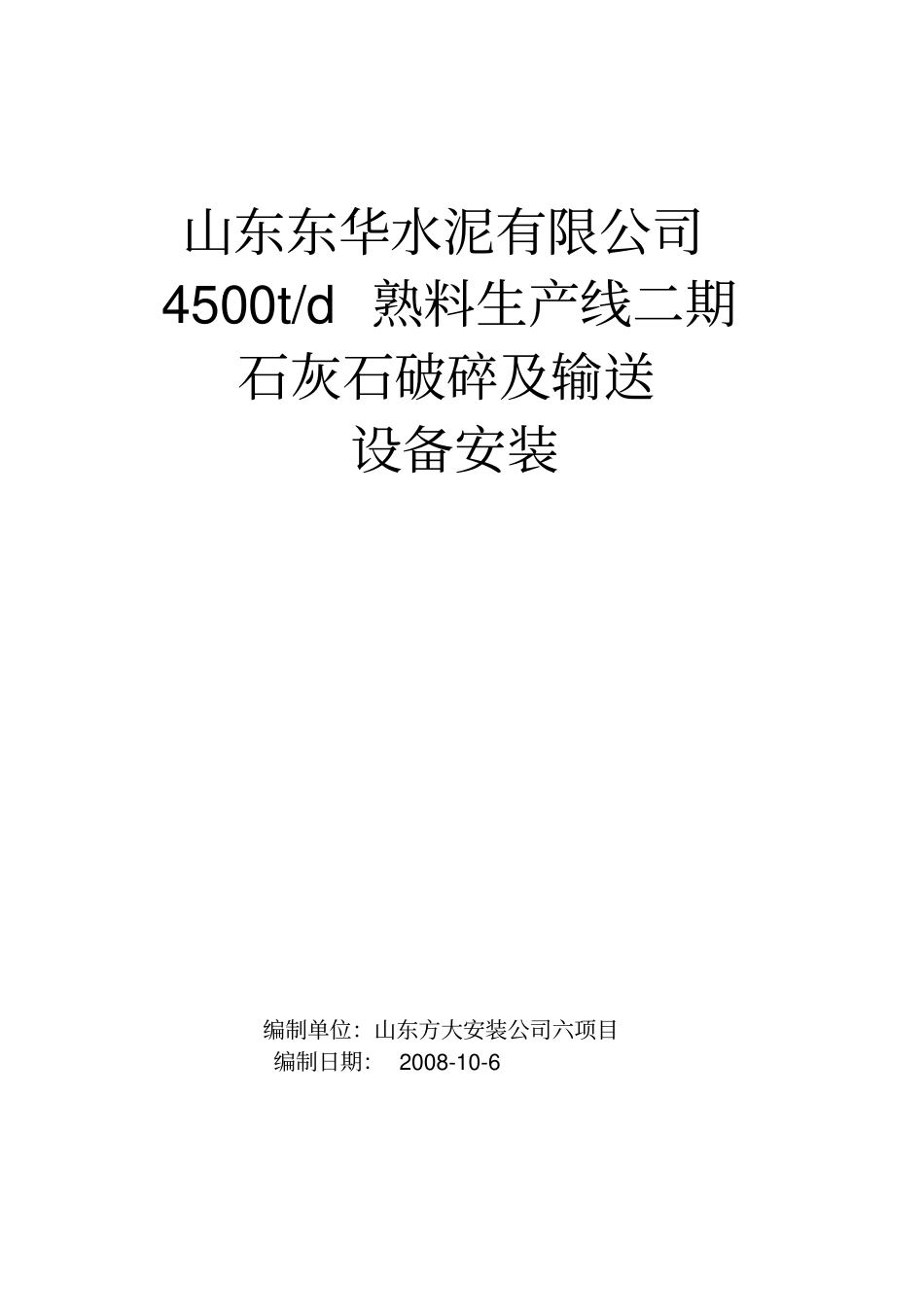

山东东华水泥有限公司4500t/d 熟料生产线二期石灰石破碎及输送设备安装编制单位：山东方大安装公司六项目编制日期： 2008-10-6 审批记录编制单位 :山东方大工程有限责任公司安装公司编制人员年月日项目经理年月日施 工 科年月日安 检 科年月日总工程师年月日补充意见：1． 工程概况1.1 、 工程情况概述1.1.1 、 建设单位：山东东华水泥有限公司1.1.2 、 工程名称： 石灰石破碎及输送设备安装工程1.1.3 、 设备安装工程1.1.4 、 建设地点：淄博市淄川区龙泉镇1.1.5 、 建设内容： 4500t/d熟料生产线设备安装工程1.1.6 、 工程范围：序号图纸代号项目名称备注1 02．02 PC2022单段锤式破碎机1 台2 02．01 重型板式喂料机 WB2300×10000mm1 台3 02．03 皮带机 TD75B1400Χ 32500mm 1 台4 02．07 皮带机 TDB1000Χ 91144mm 1 台5 02．04 气震式袋收尘器 LPM5C-460 1 台5 02．08 气箱脉冲袋除尘器LPM5A-150 1 台1.2 、 7 主 要 施 工 机 具序号名称型号台班1 吊车200T 3 台2 吊车100T 2 台3 吊车50T 10 台4 千斤顶100T 6 个5 千斤顶50T 6 个1、由于最大起重量为36T，作业半径超过 20 米，采用 160 T 吊车正好达到要求，为了增大保险系数，加大安全保障，因此，把吊车型号增大到 200T。2、由于最大起重量为26T，作业半径超过10 米，采用 80 T 吊车正好达到要求，为了增大保险系数，加大安全保障，因此，把吊车型号增大到 100T。3、其余起吊物不超过十吨，作业半径不超过10 米，因此，采用吊车型号50T。1．2．8 施工现场主要人员1.3 、 施 工 条 件1.3.1 、 现场施工条件此设备安装工程为二期工程，现场施工条件较好，厂区内施工施工用电、已接入现场，位置由业主指定。1.4 、 施工组织设计编制依据1.4.1 、 熟料生产线二期安装工程招标文件。1.4.2 、 本公司安装工程施工经验。1.4.3 、 工程施工及验收规范和依据。1.4.3.1、 技术标准GB50231-98、GB50270～278-98 《机械设备安装工程施工及验收通用规范》等一套《煤矿安装工程质量检验评定统一标准》2、破碎机安装2．1 主要技术性能破碎机型号：PC2022 转子尺寸：φ 2020×2200 转子回转速度： 300r/min 破碎物料：石灰石及类似物料最大进料粒度： 1200×1200×1500mm 出料粒度：≤75mm占 90% 处理能力： 800t/h 现场任职姓名年龄文化程度专业工作内容项目经理王国容38 大专机...
