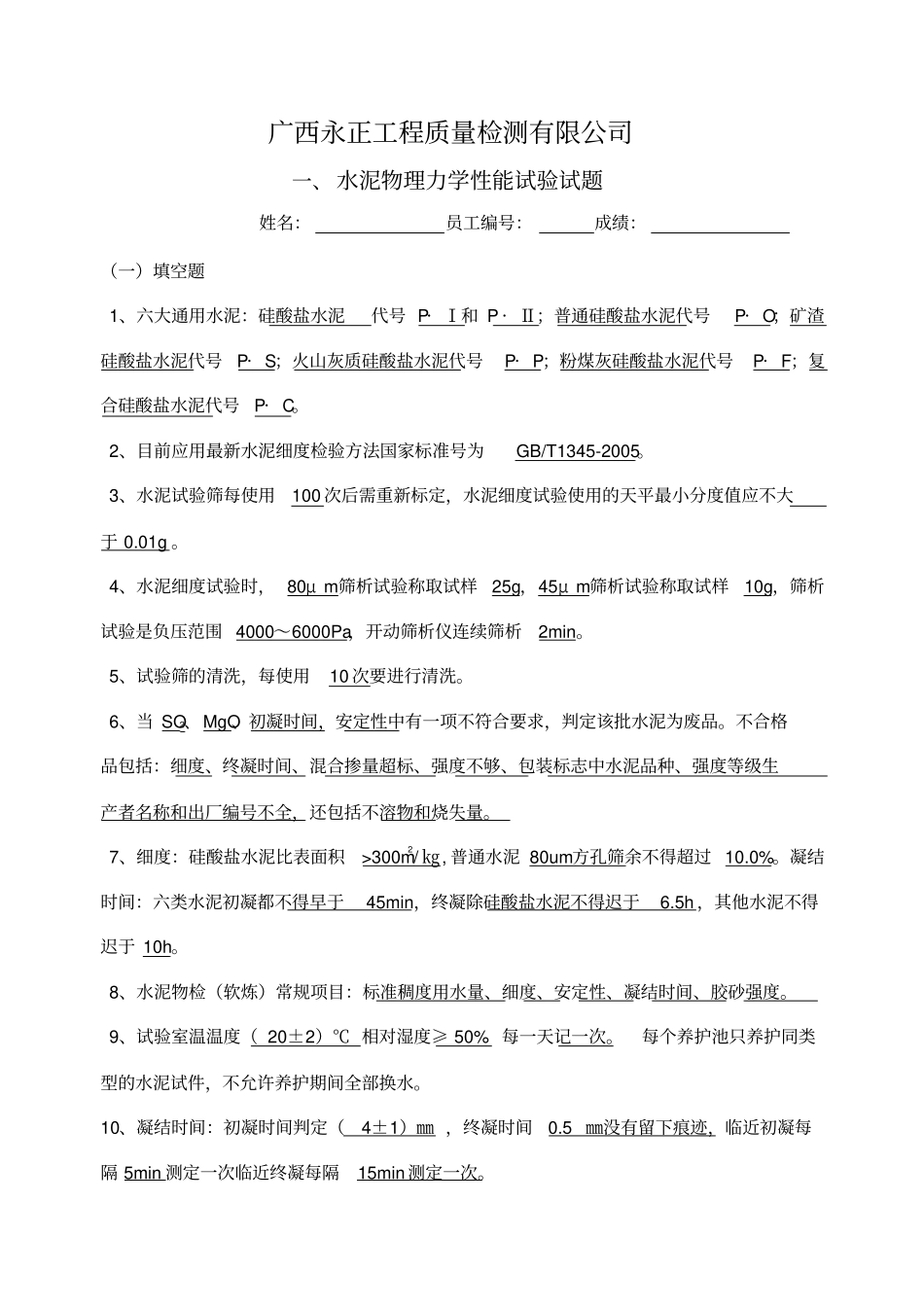

广西永正工程质量检测有限公司一、 水泥物理力学性能试验试题姓名：员工编号：成绩：（一）填空题1、六大通用水泥：硅酸盐水泥代号 P· Ⅰ和 P · Ⅱ；普通硅酸盐水泥代号P· O；矿渣硅酸盐水泥代号P· S；火山灰质硅酸盐水泥代号P· P；粉煤灰硅酸盐水泥代号P· F；复合硅酸盐水泥代号P· C
2、目前应用最新水泥细度检验方法国家标准号为GB/T1345-2005
3、水泥试验筛每使用100 次后需重新标定，水泥细度试验使用的天平最小分度值应不大于 0
4、水泥细度试验时， 80μ m筛析试验称取试样25g，45μ m筛析试验称取试样10g，筛析试验是负压范围 4000～6000Pa，开动筛析仪连续筛析2min
5、试验筛的清洗，每使用10 次要进行清洗
6、当 SO2、MgO、初凝时间，安定性中有一项不符合要求，判定该批水泥为废品
不合格品包括：细度、终凝时间、混合掺量超标、强度不够、包装标志中水泥品种、强度等级生产者名称和出厂编号不全，还包括不溶物和烧失量
7、细度：硅酸盐水泥比表面积>300m2/ ㎏, 普通水泥 80um方孔筛余不得超过 10
凝结时间：六类水泥初凝都不得早于45min，终凝除硅酸盐水泥不得迟于6
5h ，其他水泥不得迟于 10h
8、水泥物检（软炼）常规项目：标准稠度用水量、细度、安定性、凝结时间、胶砂强度
9、试验室温温度（ 20±2）℃ 相对湿度≥ 50% 每一天记一次
每个养护池只养护同类型的水泥试件，不允许养护期间全部换水
10、凝结时间：初凝时间判定（4±1）㎜ ，终凝时间0
5 ㎜没有留下痕迹，临近初凝每隔 5min 测定一次临近终凝每隔15min 测定一次

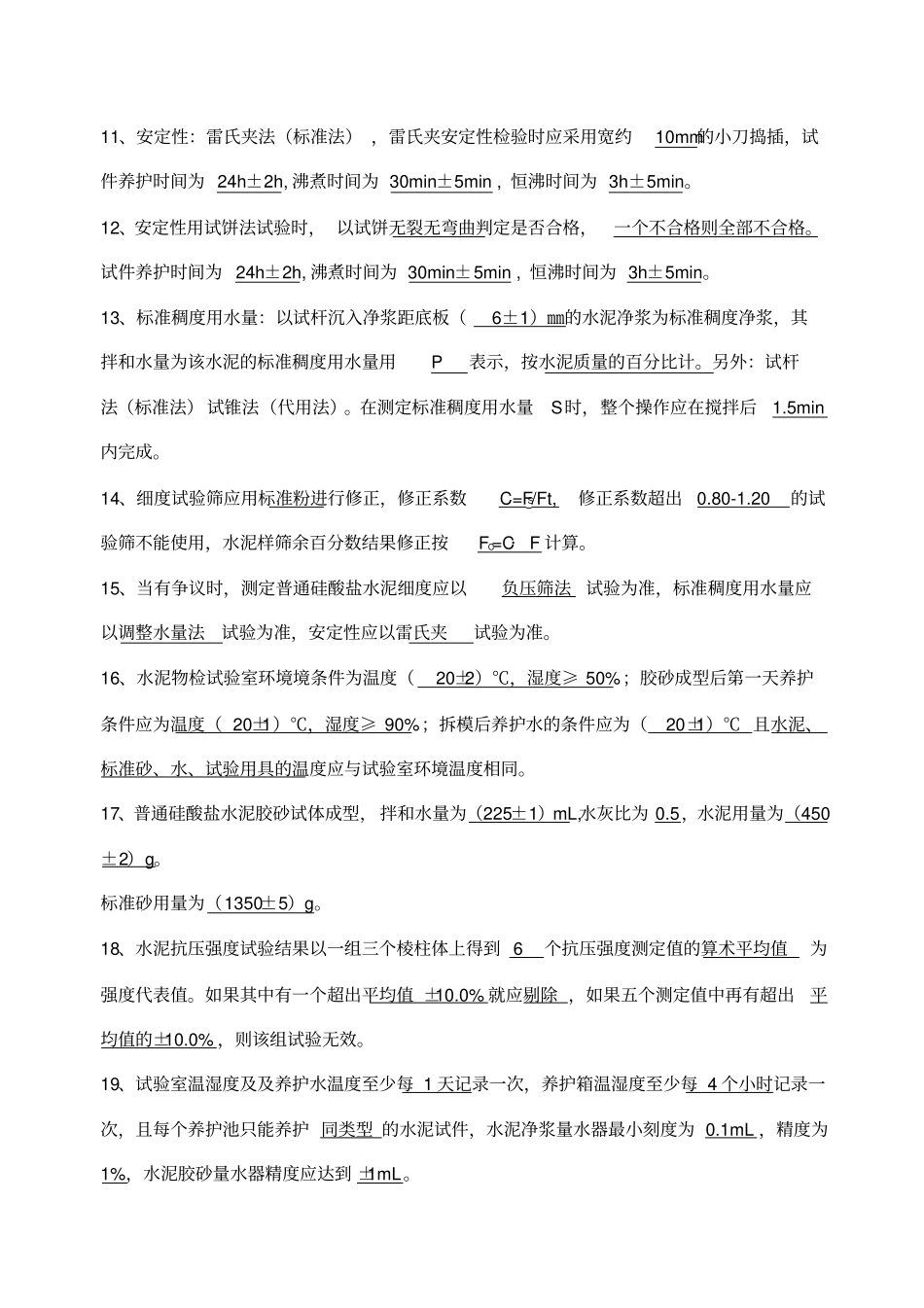

11、安定性：雷氏夹法（标准法） ，雷氏夹安定性检验时应采用宽约10mm的小刀捣插，试件养护时间为 24h±2h, 沸煮时间为 30min±5min , 恒沸时间为
