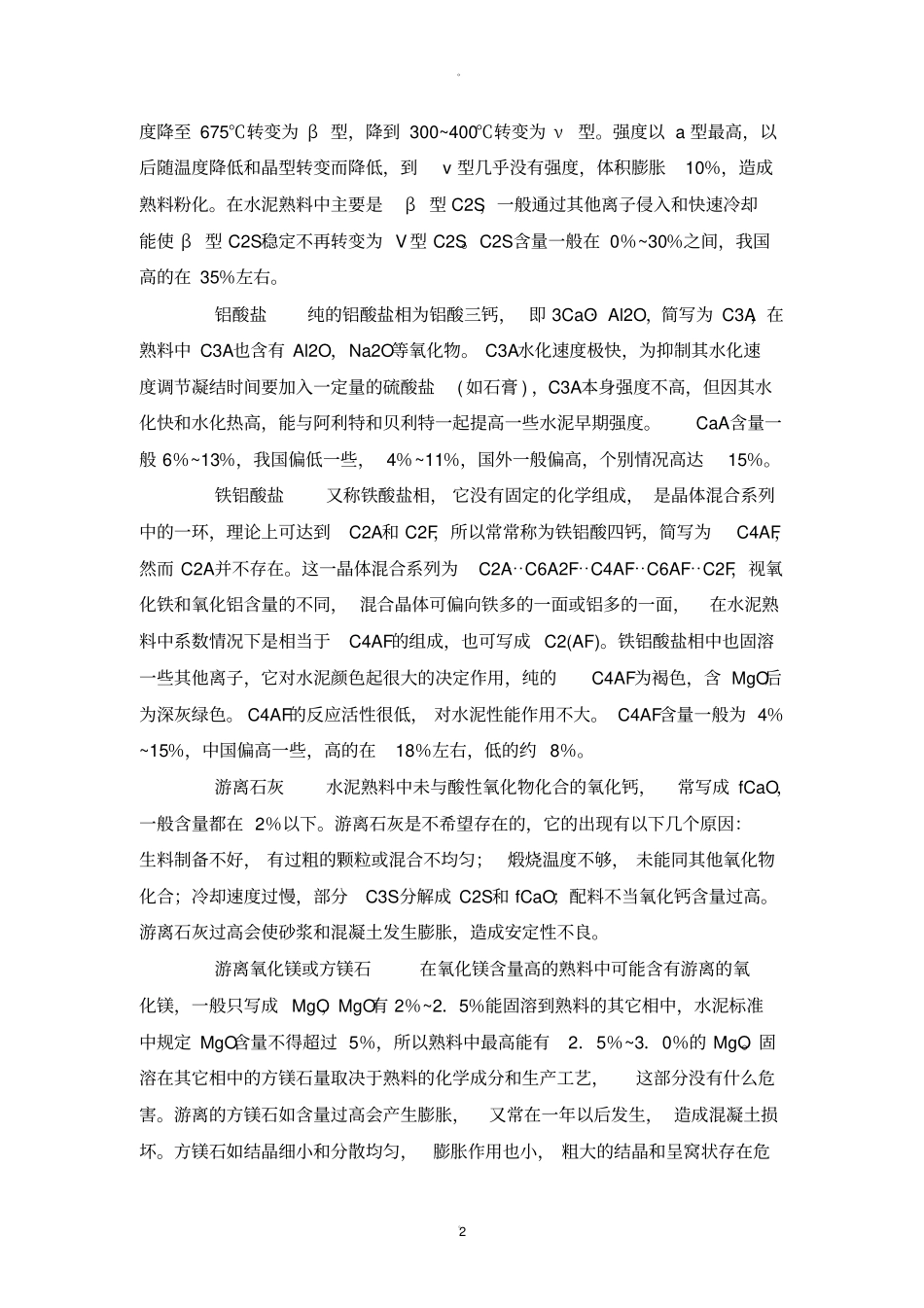

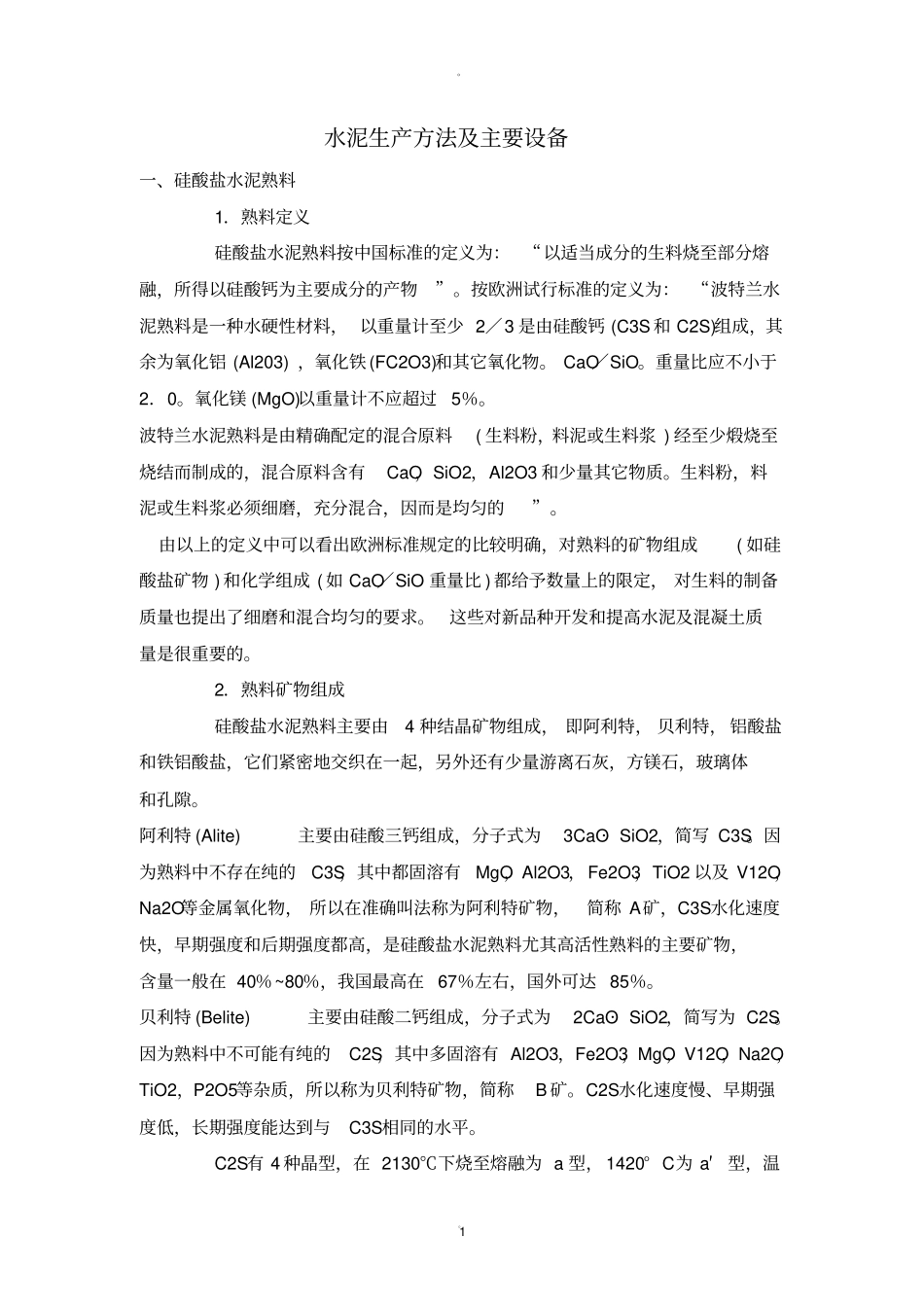

。。1 水泥生产方法及主要设备一、硅酸盐水泥熟料1．熟料定义硅酸盐水泥熟料按中国标准的定义为： “以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分的产物”。按欧洲试行标准的定义为： “波特兰水泥熟料是一种水硬性材料， 以重量计至少 2／3 是由硅酸钙 (C3S 和 C2S)组成，其余为氧化铝 (Al203) ，氧化铁 (FC2O3)和其它氧化物。 CaO／SiO。重量比应不小于2．0。氧化镁 (MgO)以重量计不应超过5％。波特兰水泥熟料是由精确配定的混合原料( 生料粉，料泥或生料浆 ) 经至少煅烧至烧结而制成的，混合原料含有CaO，SiO2，Al2O3 和少量其它物质。生料粉，料泥或生料浆必须细磨，充分混合，因而是均匀的”。由以上的定义中可以看出欧洲标准规定的比较明确，对熟料的矿物组成( 如硅酸盐矿物 ) 和化学组成 ( 如 CaO／SiO 重量比 ) 都给予数量上的限定， 对生料的制备质量也提出了细磨和混合均匀的要求。这些对新品种开发和提高水泥及混凝土质量是很重要的。2．熟料矿物组成硅酸盐水泥熟料主要由4 种结晶矿物组成， 即阿利特， 贝利特， 铝酸盐和铁铝酸盐，它们紧密地交织在一起，另外还有少量游离石灰，方镁石，玻璃体和孔隙。阿利特 (Alite)主要由硅酸三钙组成，分子式为3CaO· SiO2，简写 C3S。因为熟料中不存在纯的C3S，其中都固溶有MgO，Al2O3，Fe2O3，TiO2 以及 V12O，Na2O等金属氧化物， 所以在准确叫法称为阿利特矿物，简称 A矿，C3S水化速度快，早期强度和后期强度都高，是硅酸盐水泥熟料尤其高活性熟料的主要矿物，含量一般在 40％~80％，我国最高在 67％左右，国外可达 85％。贝利特 (Belite)主要由硅酸二钙组成，分子式为2CaO· SiO2，简写为 C2S。因为熟料中不可能有纯的C2S，其中多固溶有 Al2O3，Fe2O3，MgO，V12O，Na2O，TiO2，P2O5等杂质，所以称为贝利特矿物，简称B 矿。C2S水化速度慢、早期强度低，长期强度能达到与C3S相同的水平。C2S有 4 种晶型，在 2130℃下烧至熔融为 a 型， 1420° C为 a′型，温。。2 度降至 675℃转变为 β 型，降到 300~400℃转变为 ν型。强度以 a 型最高，以后随温度降低和晶型转变而降低，到v 型几乎没有强度，体积膨胀10％，造成熟料粉化。在水泥熟料中主要是β 型 C2S，一般通过其他离子侵入和快速冷却能使 β 型 C2S稳定不再转变为 V 型 C2S。C2S含量一般在 0％~30％之间，我国高的在 35％左右。铝酸盐纯的铝酸盐相为...
