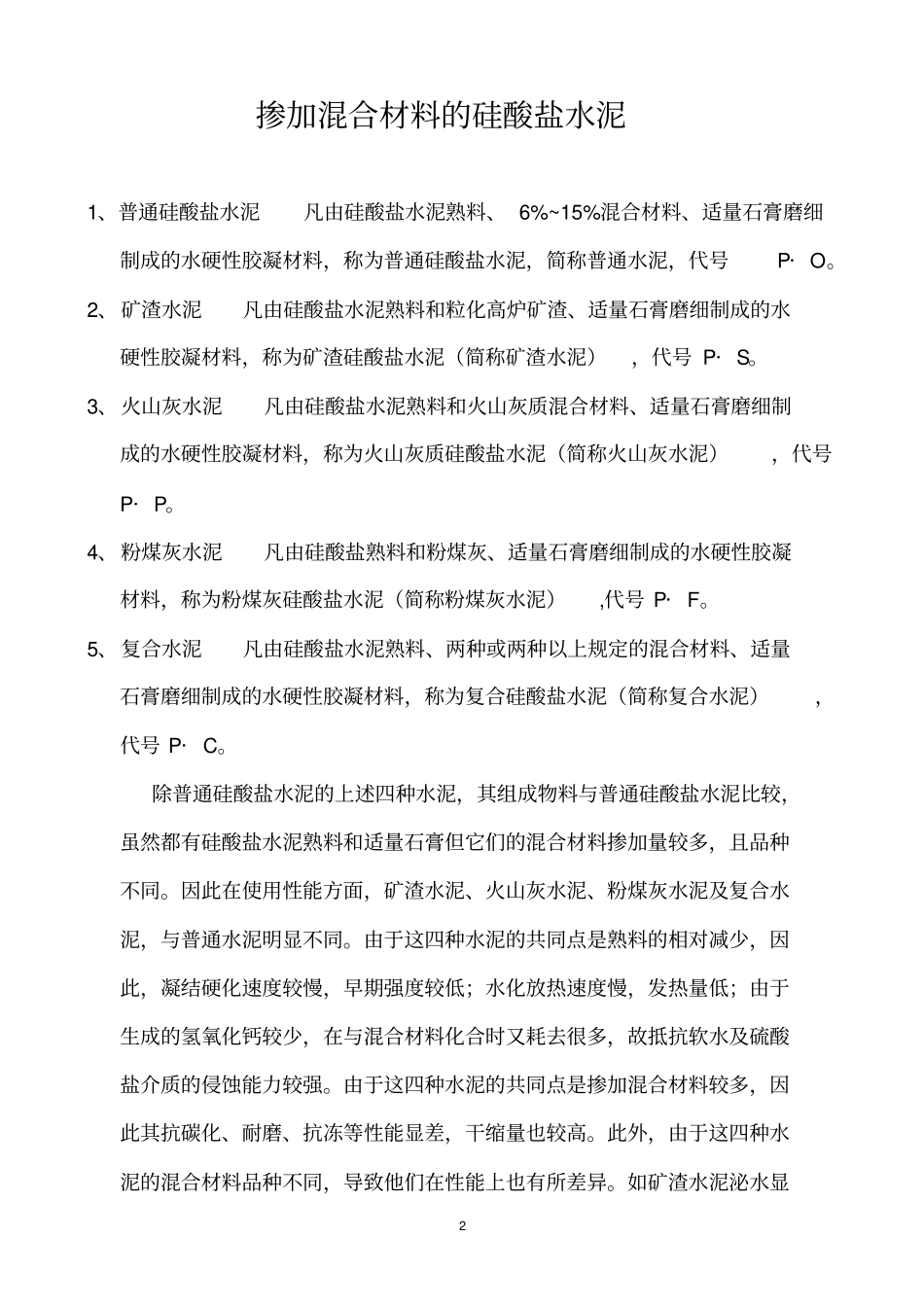

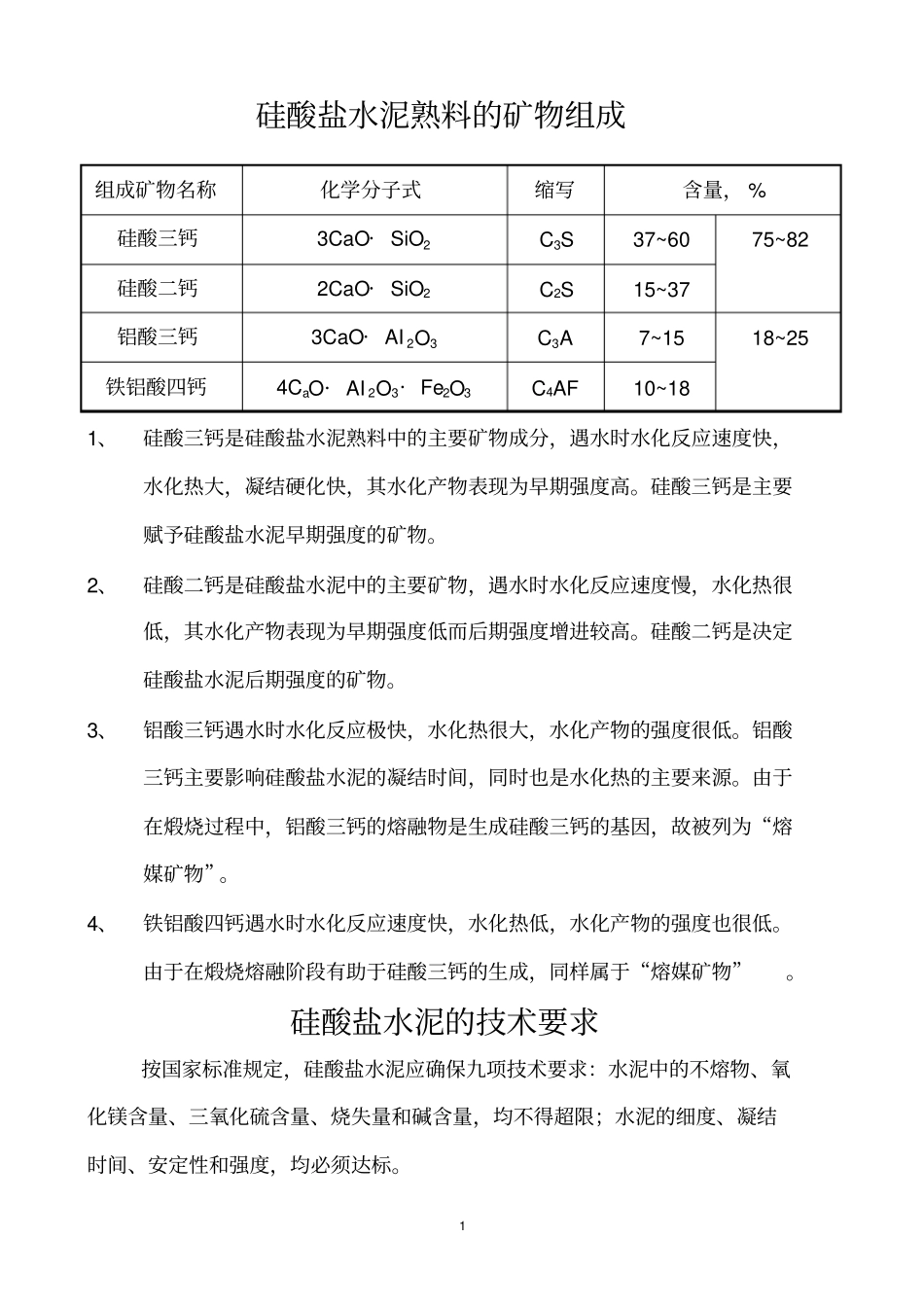

1 硅酸盐水泥熟料的矿物组成组成矿物名称化学分子式缩写含量， % 硅酸三钙3CaO· SiO2 C3S 37~60 75~82 硅酸二钙2CaO· SiO2 C2S 15~37 铝酸三钙3CaO· AI 2O3 C3A 7~15 18~25 铁铝酸四钙4CaO· AI 2O3· Fe2O3 C4AF 10~18 1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。硅酸二钙是决定硅酸盐水泥后期强度的矿物。3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。2 掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、 6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P· O。2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号 P· S。3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P· P。4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号 P· F。5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号 P· C。除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。因此在使用性能方面，矿渣水泥、火山灰水泥、粉煤灰水泥及复合水泥，与普通水泥明显不同。由于这四种...
