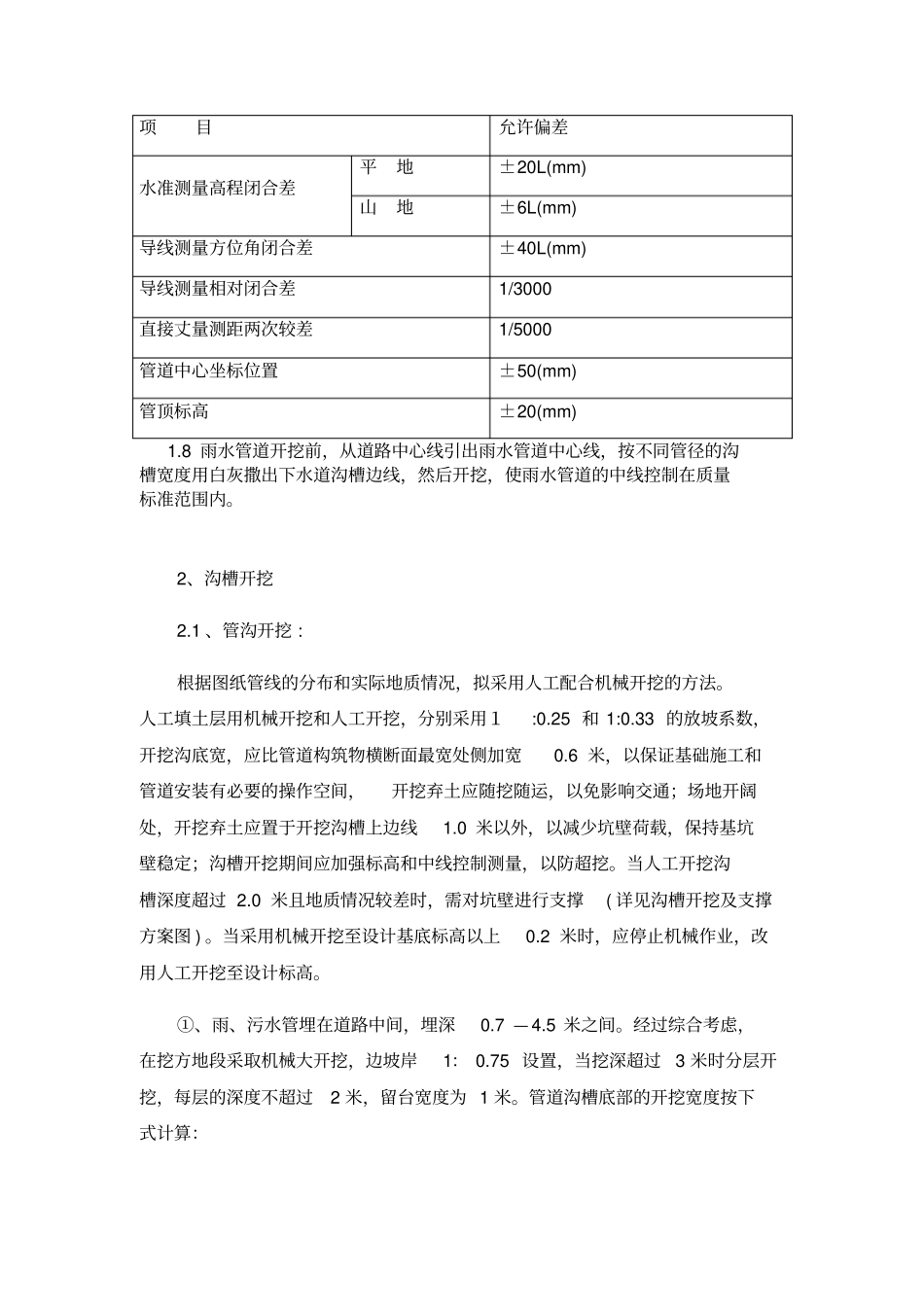

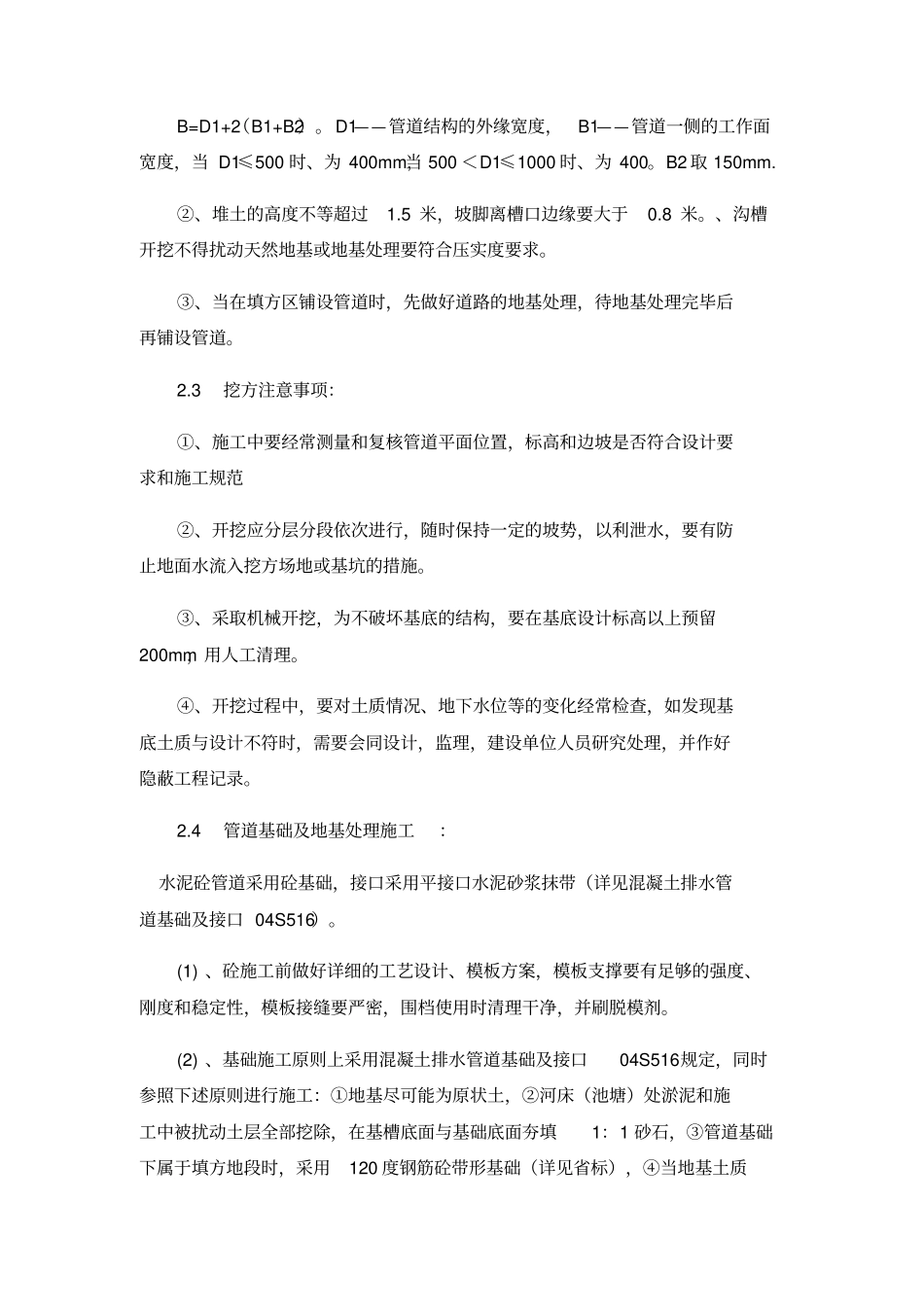

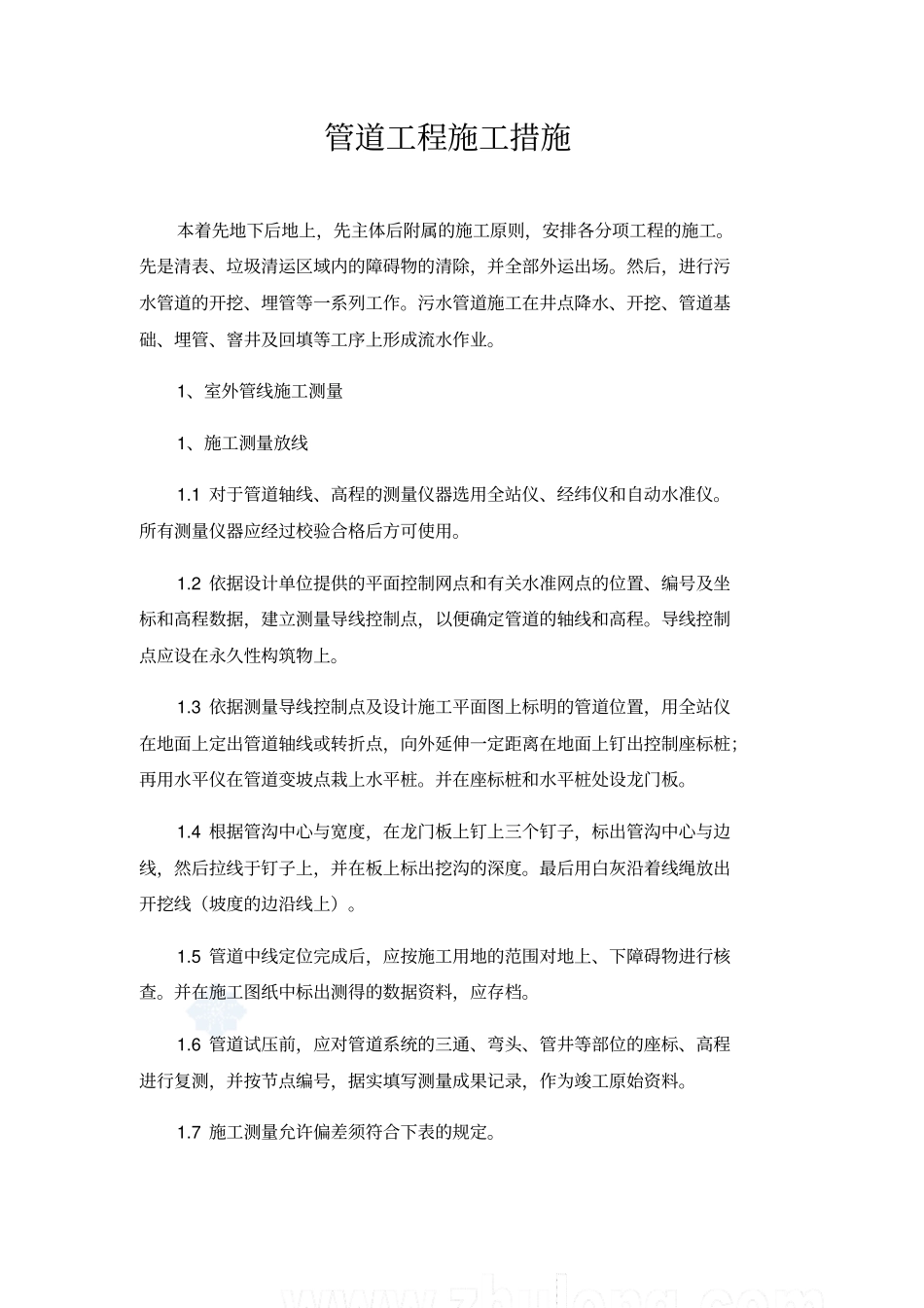

管道工程施工措施本着先地下后地上，先主体后附属的施工原则，安排各分项工程的施工。先是清表、垃圾清运区域内的障碍物的清除，并全部外运出场。然后，进行污水管道的开挖、埋管等一系列工作。污水管道施工在井点降水、开挖、管道基础、埋管、窨井及回填等工序上形成流水作业。1、室外管线施工测量1、施工测量放线1.1 对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。所有测量仪器应经过校验合格后方可使用。1.2 依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。导线控制点应设在永久性构筑物上。1.3 依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制座标桩；再用水平仪在管道变坡点栽上水平桩。并在座标桩和水平桩处设龙门板。1.4 根据管沟中心与宽度，在龙门板上钉上三个钉子，标出管沟中心与边线，然后拉线于钉子上，并在板上标出挖沟的深度。最后用白灰沿着线绳放出开挖线（坡度的边沿线上）。1.5 管道中线定位完成后，应按施工用地的范围对地上、下障碍物进行核查。并在施工图纸中标出测得的数据资料，应存档。1.6 管道试压前，应对管道系统的三通、弯头、管井等部位的座标、高程进行复测，并按节点编号，据实填写测量成果记录，作为竣工原始资料。1.7 施工测量允许偏差须符合下表的规定。项目允许偏差水准测量高程闭合差平地±20L(mm) 山地±6L(mm) 导线测量方位角闭合差±40L(mm) 导线测量相对闭合差1/3000 直接丈量测距两次较差1/5000 管道中心坐标位置±50(mm) 管顶标高±20(mm) 1.8 雨水管道开挖前，从道路中心线引出雨水管道中心线，按不同管径的沟槽宽度用白灰撒出下水道沟槽边线，然后开挖，使雨水管道的中线控制在质量标准范围内。2、沟槽开挖2.1 、管沟开挖 : 根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。人工填土层用机械开挖和人工开挖，分别采用１:0.25 和 1:0.33 的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.6 米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；场地开阔处，开挖弃土应置于开挖沟槽上边线1.0 米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。当人工开挖沟槽深度超过 2.0 米且地质情况较...
