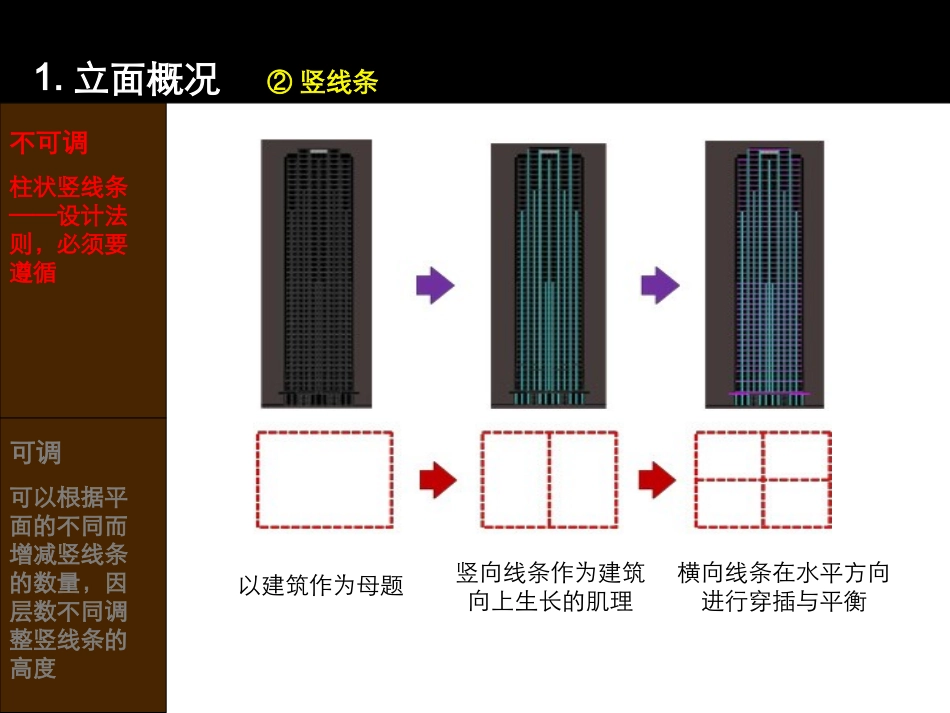

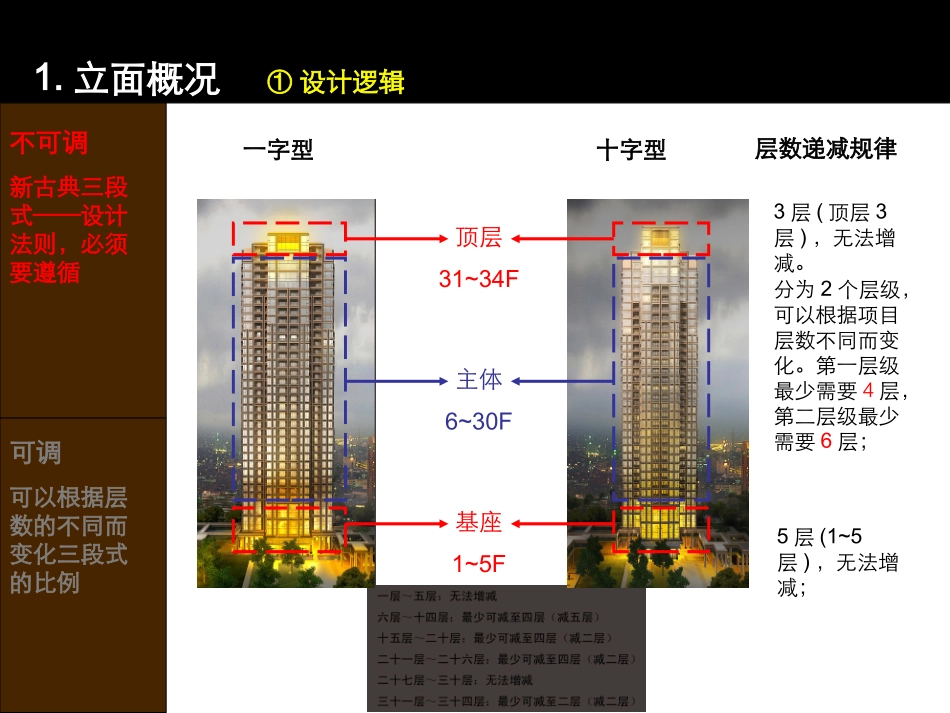

1.立面概况①设计逻辑不可调新古典三段式——设计法则,必须要遵循可调可以根据层数的不同而变化三段式的比例顶层31~34F主体6~30F基座1~5F一字型十字型5层(1~5层),无法增减;分为2个层级,可以根据项目层数不同而变化。第一层级最少需要4层,第二层级最少需要6层;3层(顶层3层),无法增减。层数递减规律1.立面概况②竖线条不可调柱状竖线条——设计法则,必须要遵循可调可以根据平面的不同而增减竖线条的数量,因层数不同调整竖线条的高度以建筑作为母题竖向线条作为建筑向上生长的肌理横向线条在水平方向进行穿插与平衡1.立面概况③竖线条做法:十字型1.立面概况③竖线条做法:一字型2.材料及色系立面主材主材标注外墙(咖啡色真实漆)凹槽(深灰色真实漆)窗(香槟色铝合金窗框,透明中空玻璃)栏杆(香槟色有框玻璃栏杆)百叶(香槟色百叶)外墙(咖啡色石材建议用皇钻)凹槽(深灰色石材建议用绿蝴蝶)雨蓬(香槟色铝合金雨蓬)3.大堂①材料主材标注意向图片香槟色铝合金雨蓬深灰色石材(建议用绿蝴蝶)咖啡色石材(建议用皇钻)香槟色铝合金窗框透明中空玻璃咖啡色石材(建议用皇钻)深灰色石材(建议用绿蝴蝶)3.大堂②雨篷详图一字型大堂3.大堂②雨篷详图十字型大堂3.大堂③大堂细部一字型大堂3.大堂③大堂细部十字型大堂4.节点详图①墙身剖面(一)(二)(三)(四)4.节点详图②细部4.节点详图③栏杆百叶4.节点详图④顶部
