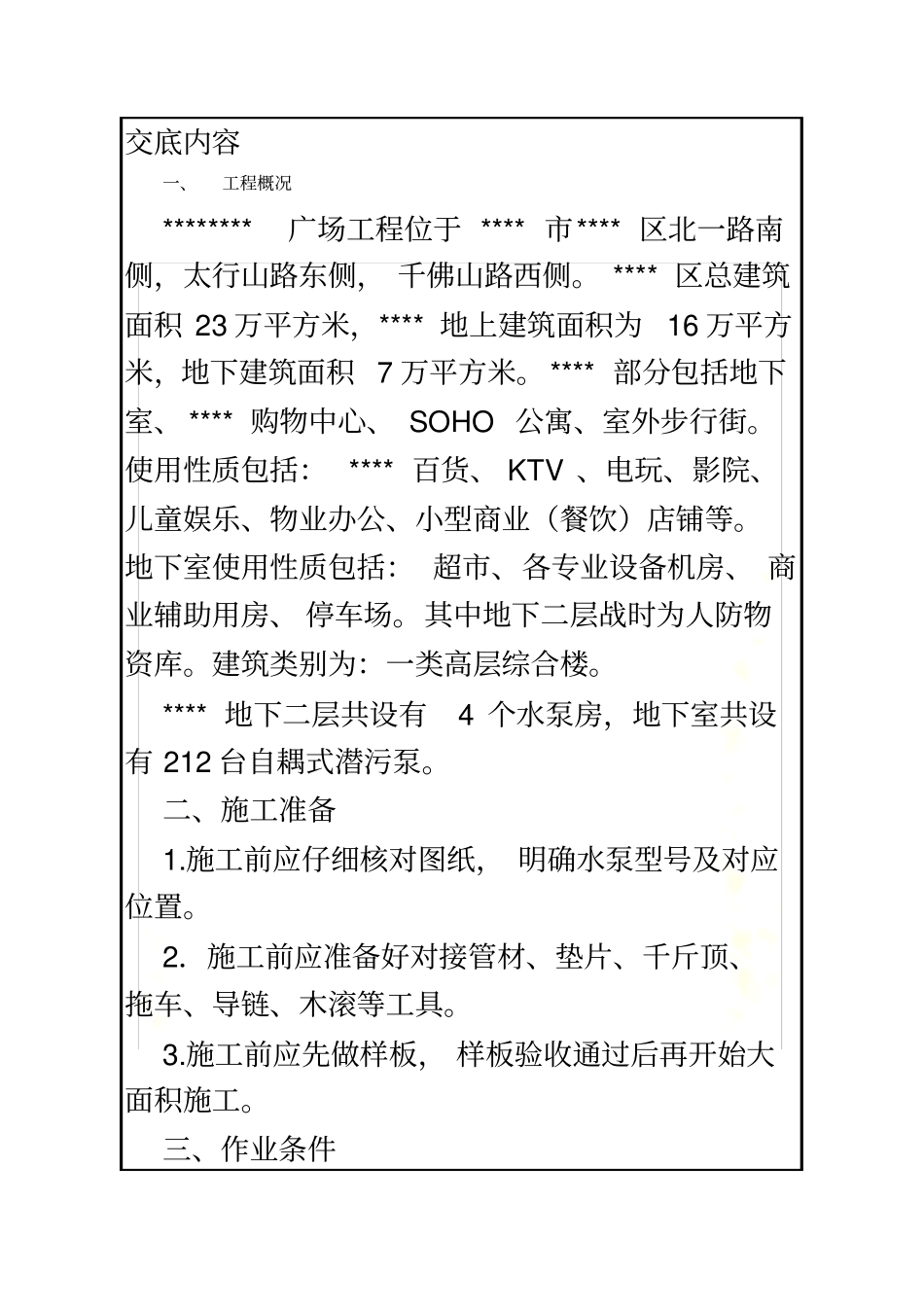

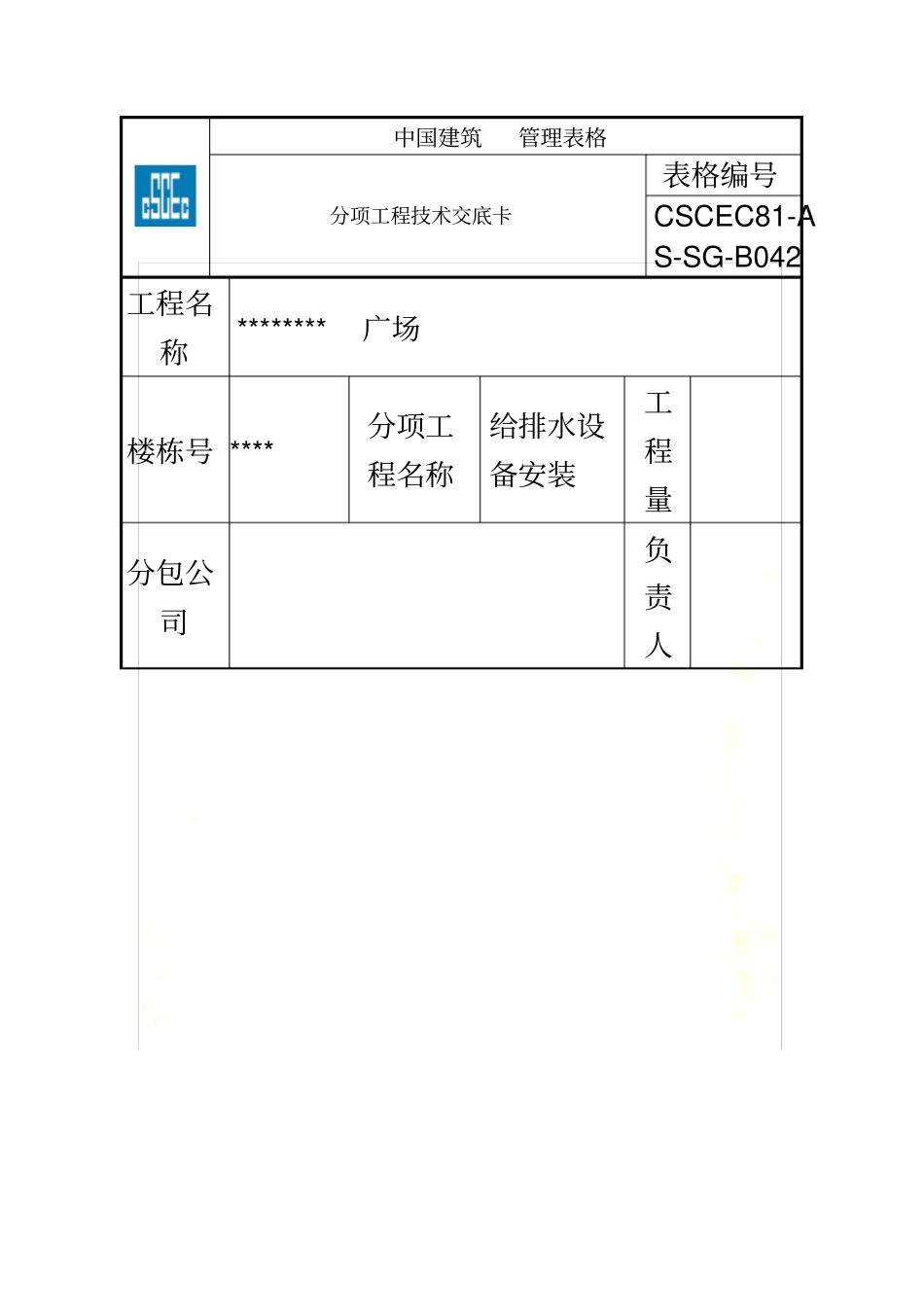

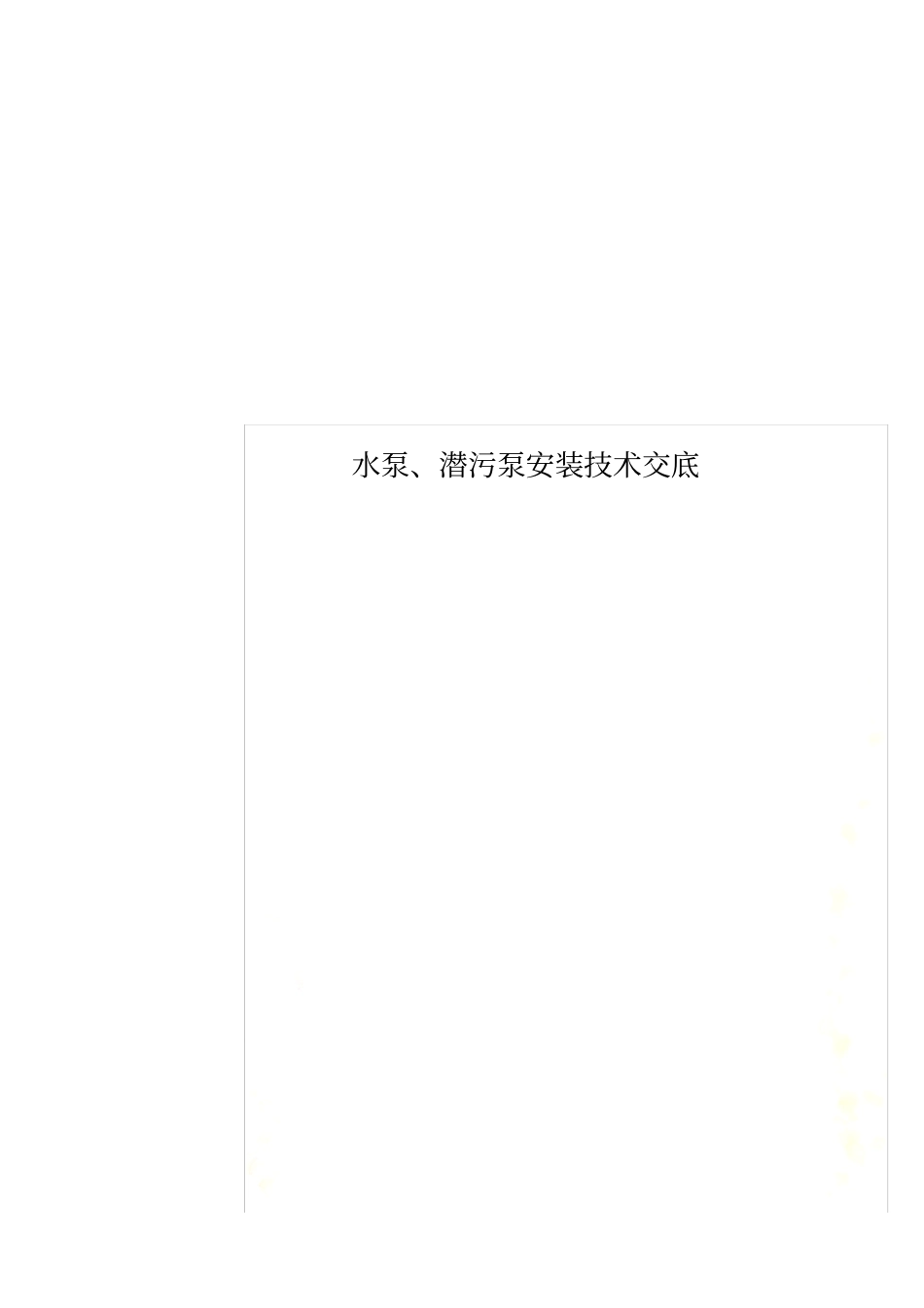

水泵、潜污泵安装技术交底中国建筑管理表格分项工程技术交底卡表格编号CSCEC81-AS-SG-B042工程名称********广场楼栋号 **** 分项工程名称给排水设备安装工程量分包公司负责人交底内容一、工程概况********广场工程位于 **** 市**** 区北一路南侧,太行山路东侧, 千佛山路西侧。 **** 区总建筑面积 23 万平方米,**** 地上建筑面积为16 万平方米,地下建筑面积 7 万平方米。 **** 部分包括地下室、 **** 购物中心、 SOHO 公寓、室外步行街。使用性质包括: **** 百货、 KTV 、电玩、影院、儿童娱乐、物业办公、小型商业(餐饮)店铺等。地下室使用性质包括: 超市、各专业设备机房、 商业辅助用房、 停车场。其中地下二层战时为人防物资库。建筑类别为:一类高层综合楼。**** 地下二层共设有4 个水泵房,地下室共设有 212 台自耦式潜污泵。二、施工准备1.施工前应仔细核对图纸, 明确水泵型号及对应位置。2.施工前应准备好对接管材、垫片、千斤顶、拖车、导链、木滚等工具。3.施工前应先做样板, 样板验收通过后再开始大面积施工。三、作业条件1.给水机组安装应在土建混凝土基础施工完成并验收通过后进行。2.潜污泵安装应在土建将集水坑内杂物、积水清理干净后再施工。四、操作工艺(一)给水机组安装本项目采用变频给水机组。1、水泵安装前核对水泵实际安装尺寸与安装图是否相符,对基础外观进行检查, 基础不得有裂纹、蜂窝、空洞、露筋等缺陷。 对基础位置和尺寸进行复测,其允许误差应符合下表规定:2、 先用墨线在基础表面弹出泵安装中心线,核准水泵安装标高。3、水泵起吊的方法根据水泵重量大小,可采用临时设置的起重设备 (三角架葫芦等 );起吊水泵时,起吊钢丝绳应系在水泵的泵体上,不能系在轴承及轴承座上以免损坏水泵。4、将泵移至基础上,摆正水泵,然后进行水泵的找正。 水泵的找正包括水泵中心线找正、水平找正及标高找正, 以便水泵与进水和出水管、 水泵与原动机很好地联接。中心线找正是校正水泵的纵中心线(水泵轴的中心线 )和横中心线 (出水管的中心线 ),使水泵的中心线位置符合设计要求, 一般采用吊线法。 水泵找正允许误差;纵向平行误差不大于0.5mm,交叉误差不大于 0.1/1000。水平找正是校正轴向水平和径向水平。可采用水平尺或专用水准仪进行施测。轴向水平是要求水泵两端的轴必须水平;径向水平是要求进、 出口法兰必须垂直。 允许误差不大于 0.1/1000。标高找正...
