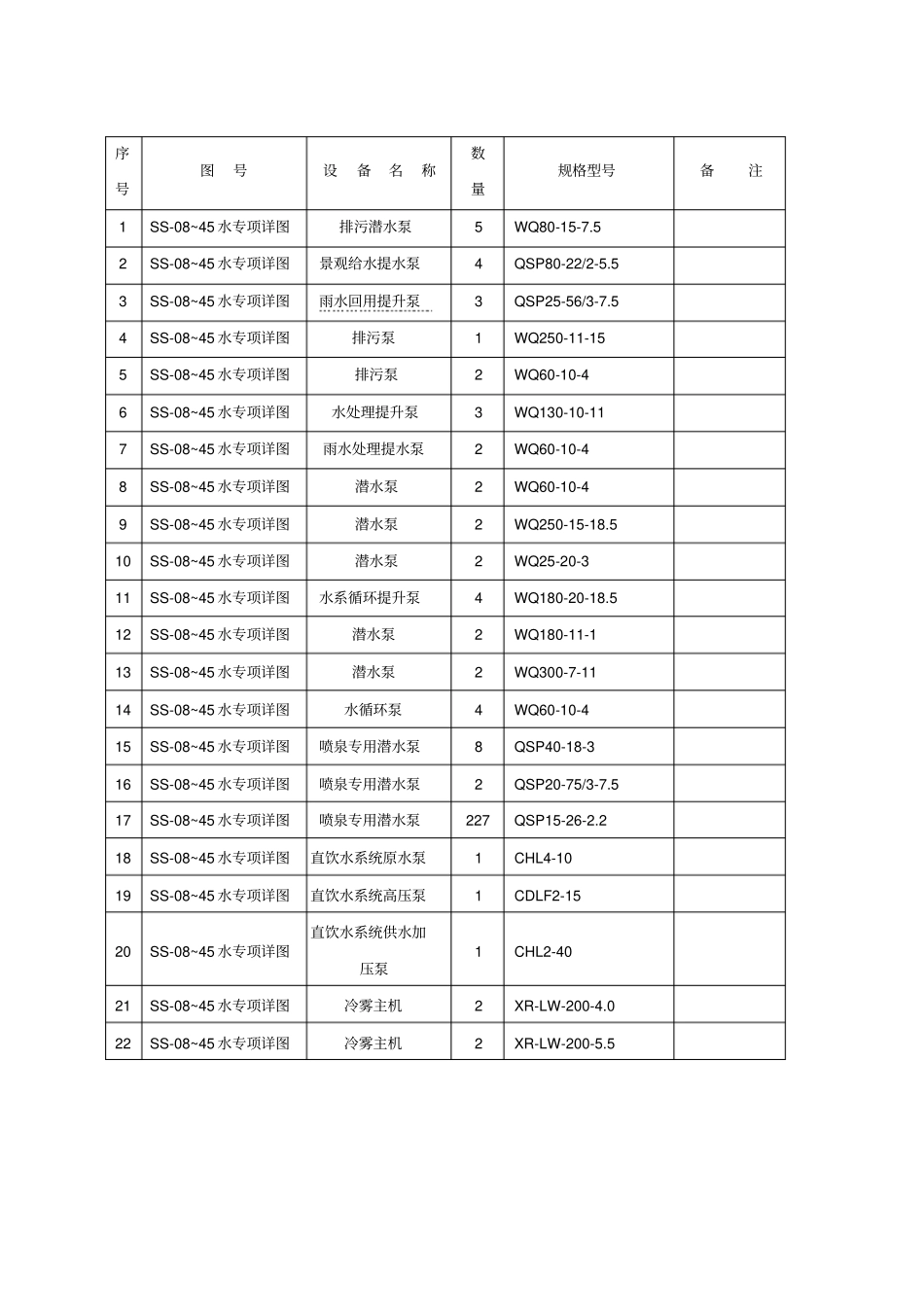

水泵安装施工方案一、编制说明XX广场景观项目，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。二、编制依据1、设计施工图2、建筑给水排水设计规范GBJ15-88?? 3、给排水工程结构设计规范4、给排水管道施工及验收规范GBJ69-84?GB50268-97? 5、《电气装置安装工程低压电器施工及验收规范》6、《水景喷泉工程技术规程》CECS218-2007? 7、《城市绿化工程施工及验收规范》CJJ/T82-99? 8、《建筑安装工程施工及验收规范》9、设备一览表（泵类）》10、《机械设备安装工程施工及验收通用规范》 GB50231-2009 11、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况新建工程共计 282 台设备，具体形式见下表：设备一览表（泵类）序号图号设备名称数量规格型号备注1 SS-08~45 水专项详图排污潜水泵5 WQ80-15-7.5 2 SS-08~45 水专项详图景观给水提水泵4 QSP80-22/2-5.5 3 SS-08~45 水专项详图雨水回用提升泵3 QSP25-56/3-7.5 4 SS-08~45 水专项详图排污泵1 WQ250-11-15 5 SS-08~45 水专项详图排污泵2 WQ60-10-4 6 SS-08~45 水专项详图水处理提升泵3 WQ130-10-11 7 SS-08~45 水专项详图雨水处理提水泵2 WQ60-10-4 8 SS-08~45 水专项详图潜水泵2 WQ60-10-4 9 SS-08~45 水专项详图潜水泵2 WQ250-15-18.5 10 SS-08~45 水专项详图潜水泵2 WQ25-20-3 11 SS-08~45 水专项详图水系循环提升泵4 WQ180-20-18.5 12 SS-08~45 水专项详图潜水泵2 WQ180-11-1 13 SS-08~45 水专项详图潜水泵2 WQ300-7-11 14 SS-08~45 水专项详图水循环泵4 WQ60-10-4 15 SS-08~45 水专项详图喷泉专用潜水泵8 QSP40-18-3 16 SS-08~45 水专项详图喷泉专用潜水泵2 QSP20-75/3-7.5 17 SS-08~45 水专项详图喷泉专用潜水泵227 QSP15-26-2.2 18 SS-08~45 水专项详图直饮水系统原水泵1 CHL4-10 19 SS-08~45 水专项详图直饮水系统高压泵1 CDLF2-15 20 SS-08~45 水专项详图直饮水系统供水加压泵1 CHL2-40 21 SS-08~45 水专项详图冷雾主机2 XR-LW-200-4.0 22 SS-08~45 水专项详图冷雾主机2 XR-LW-200-5.5 四、施工准备1、施工技术准备(1) 泵安装前应具备下列技术资料: 泵的出厂合格证明书 ; 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; 泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等 ; ...
