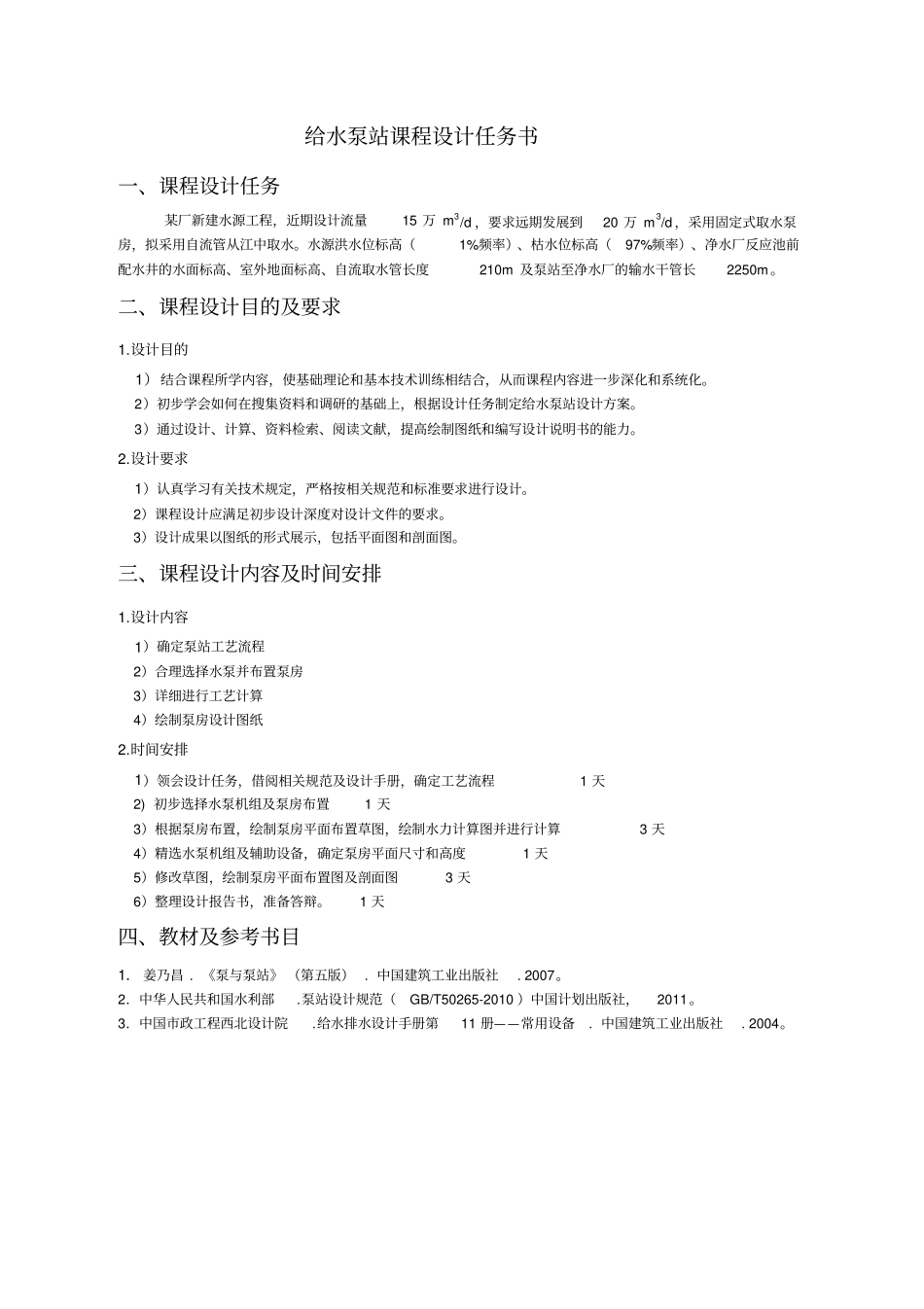

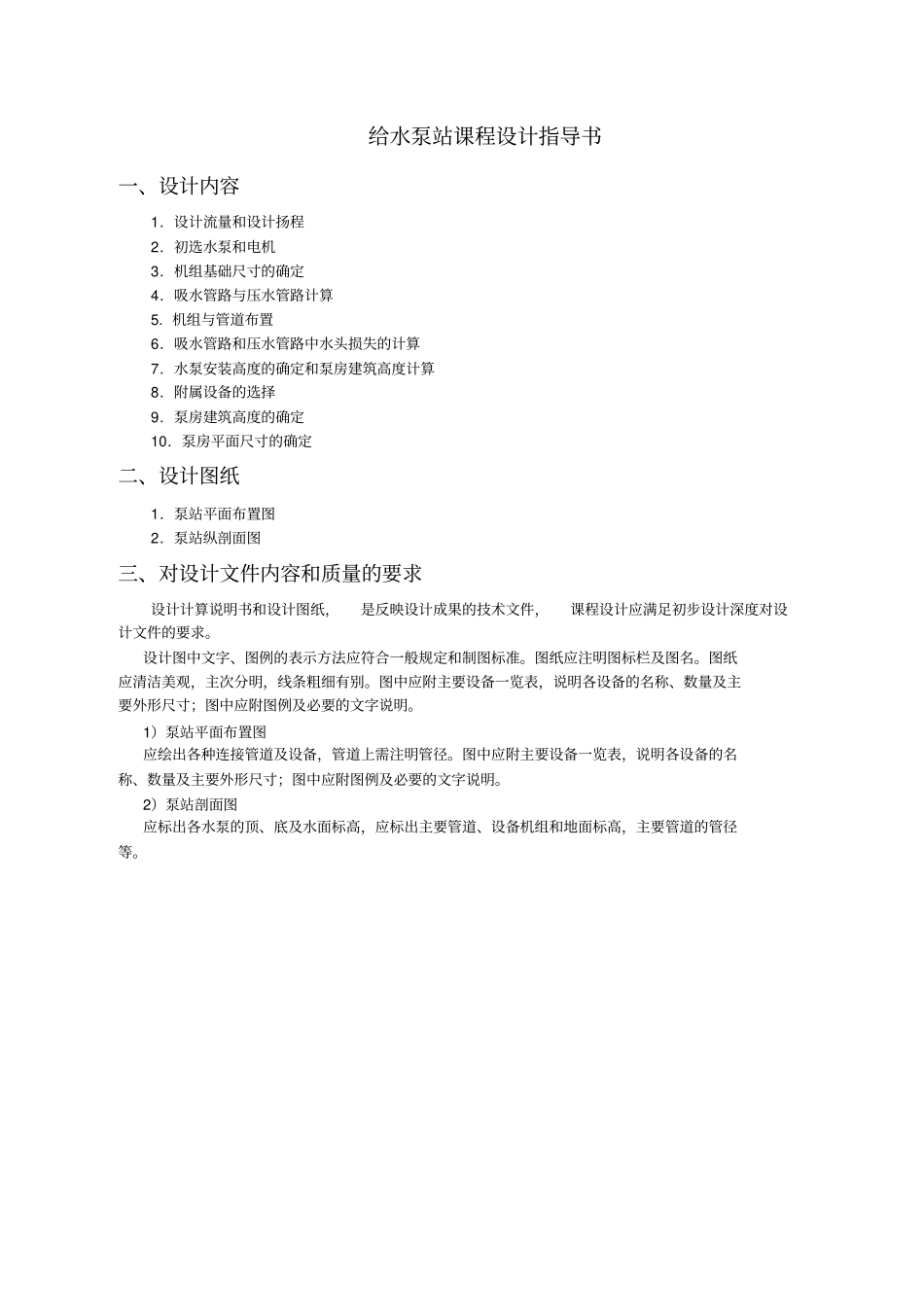

给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量15 万 m3/d ，要求远期发展到20 万 m3/d ，采用固定式取水泵房，拟采用自流管从江中取水。水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度210m 及泵站至净水厂的输水干管长2250m 。二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。2）课程设计应满足初步设计深度对设计文件的要求。3）设计成果以图纸的形式展示，包括平面图和剖面图。三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程2）合理选择水泵并布置泵房3）详细进行工艺计算4）绘制泵房设计图纸2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程1 天2) 初步选择水泵机组及泵房布置1 天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算3 天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1 天5）修改草图，绘制泵房平面布置图及剖面图3 天6）整理设计报告书，准备答辩。1 天四、教材及参考书目1． 姜乃昌 . 《泵与泵站》 （第五版） . 中国建筑工业出版社. 2007。2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010 ）中国计划出版社，2011。3．中国市政工程西北设计院.给水排水设计手册第11 册——常用设备. 中国建筑工业出版社. 2004。给水泵站课程设计指导书一、设计内容1．设计流量和设计扬程2．初选水泵和电机3．机组基础尺寸的确定4．吸水管路与压水管路计算5. 机组与管道布置6．吸水管路和压水管路中水头损失的计算7．水泵安装高度的确定和泵房建筑高度计算8．附属设备的选择9．泵房建筑高度的确定10．泵房平面尺寸的确定二、设计图纸1．泵站平面布置图2．泵站纵剖面图三、对设计文件内容和质量的要求设计计算说明书和设计图纸，是反映设计成果的技术文件，课程设计应满足初步设计深度对设计文件的要求。设计图中文字、图例的表示方法应符合一般规定和制图标准。图纸应注明图标栏及图名。图纸应清洁美观，主次分明，线条粗细有别。图中应附主要设备...
