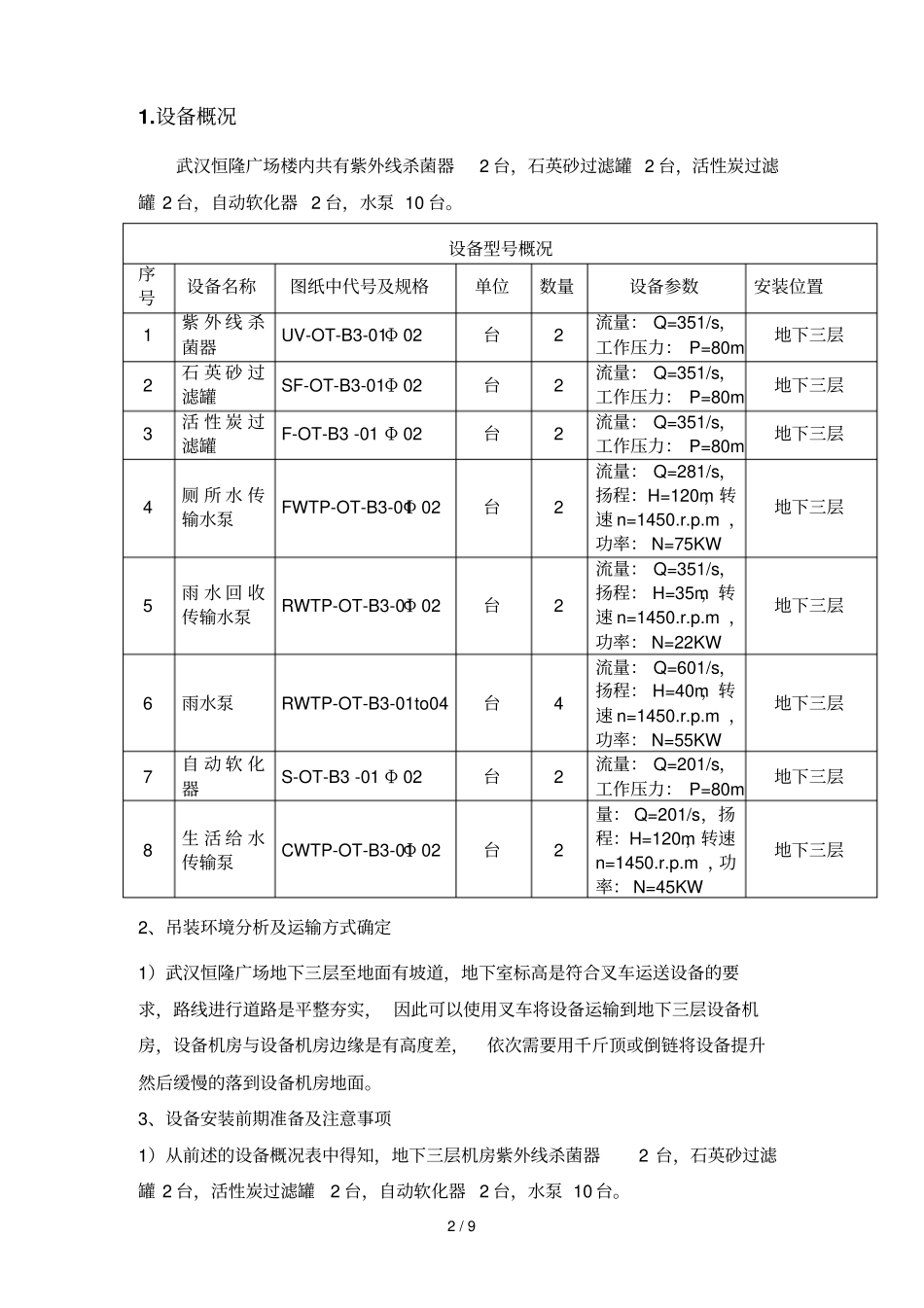

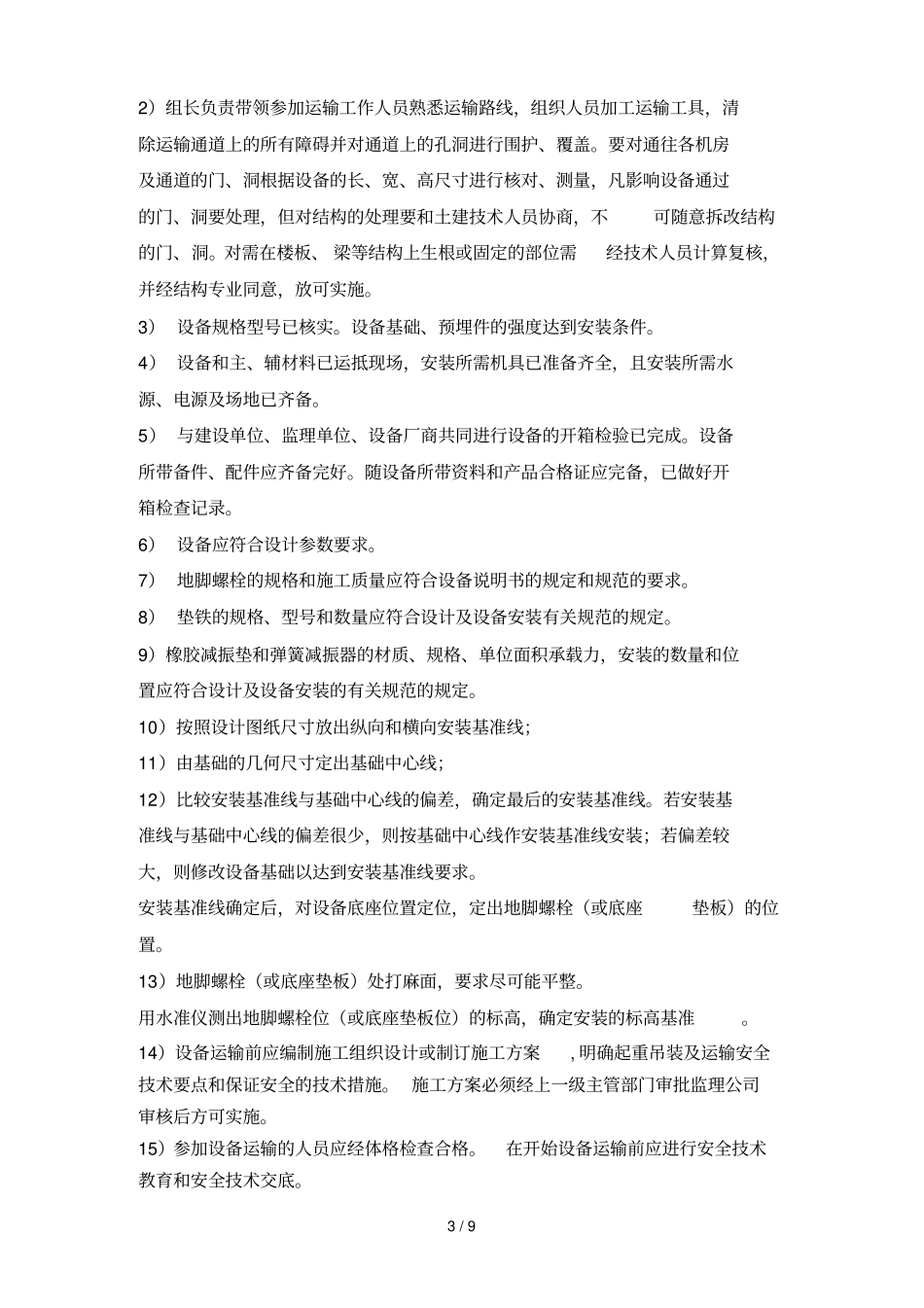

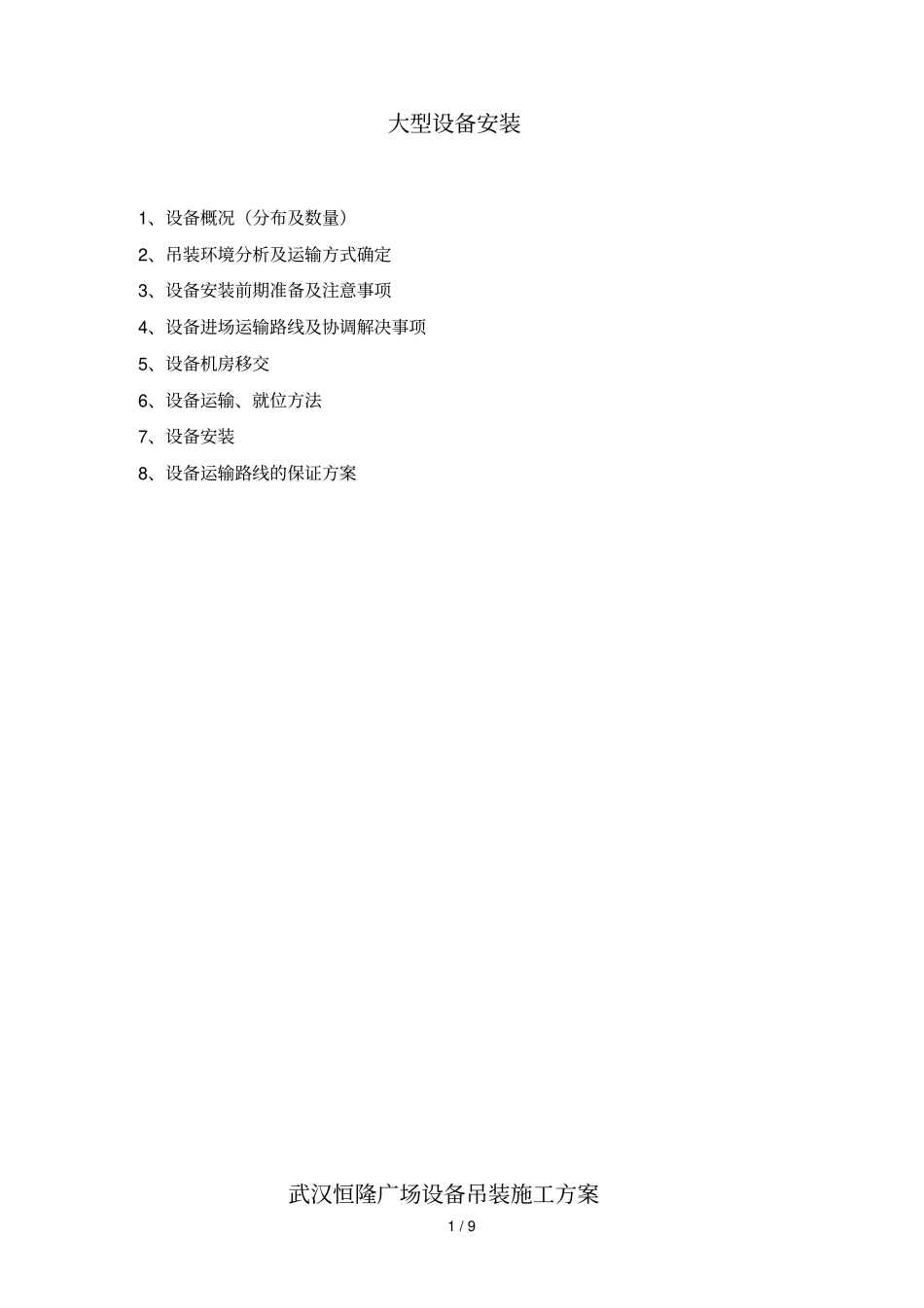

1 / 9 大型设备安装1、设备概况（分布及数量）2、吊装环境分析及运输方式确定3、设备安装前期准备及注意事项4、设备进场运输路线及协调解决事项5、设备机房移交6、设备运输、就位方法7、设备安装8、设备运输路线的保证方案武汉恒隆广场设备吊装施工方案2 / 9 1.设备概况武汉恒隆广场楼内共有紫外线杀菌器2 台，石英砂过滤罐 2 台，活性炭过滤罐 2 台，自动软化器 2 台，水泵 10 台。设备型号概况序号设备名称图纸中代号及规格单位数量设备参数安装位置1 紫 外 线 杀菌器UV-OT-B3-01Φ 02 台2 流量： Q=351/s，工作压力： P=80m 地下三层2 石 英 砂 过滤罐SF-OT-B3-01Φ 02 台2 流量： Q=351/s，工作压力： P=80m 地下三层3 活 性 炭 过滤罐F-OT-B3 -01 Φ 02 台2 流量： Q=351/s，工作压力： P=80m 地下三层4 厕 所 水 传输水泵FWTP-OT-B3-01Φ 02 台2 流量： Q=281/s，扬程：H=120m，转速 n=1450.r.p.m ，功率： N=75KW 地下三层5 雨 水 回 收传输水泵RWTP-OT-B3-01Φ 02 台2 流量： Q=351/s，扬程： H=35m，转速 n=1450.r.p.m ，功率： N=22KW 地下三层6 雨水泵RWTP-OT-B3-01to04 台4 流量： Q=601/s，扬程： H=40m，转速 n=1450.r.p.m ，功率： N=55KW 地下三层7 自 动 软 化器S-OT-B3 -01 Φ 02 台2 流量： Q=201/s，工作压力： P=80m 地下三层8 生 活 给 水传输泵CWTP-OT-B3-01Φ 02 台2 量： Q=201/s，扬程：H=120m，转速n=1450.r.p.m ，功率： N=45KW 地下三层2、吊装环境分析及运输方式确定1）武汉恒隆广场地下三层至地面有坡道，地下室标高是符合叉车运送设备的要求，路线进行道路是平整夯实， 因此可以使用叉车将设备运输到地下三层设备机房，设备机房与设备机房边缘是有高度差，依次需要用千斤顶或倒链将设备提升然后缓慢的落到设备机房地面。3、设备安装前期准备及注意事项1）从前述的设备概况表中得知，地下三层机房紫外线杀菌器2 台，石英砂过滤罐 2 台，活性炭过滤罐2 台，自动软化器 2 台，水泵 10 台。3 / 9 2）组长负责带领参加运输工作人员熟悉运输路线，组织人员加工运输工具，清除运输通道上的所有障碍并对通道上的孔洞进行围护、覆盖。要对通往各机房及通道的门、洞根据设备的长、宽、高尺寸进行核对、测量，凡影响设备通过的门、洞要处理，但对结构的处理要和土建技术人员协商，不可随意拆改结构的...
