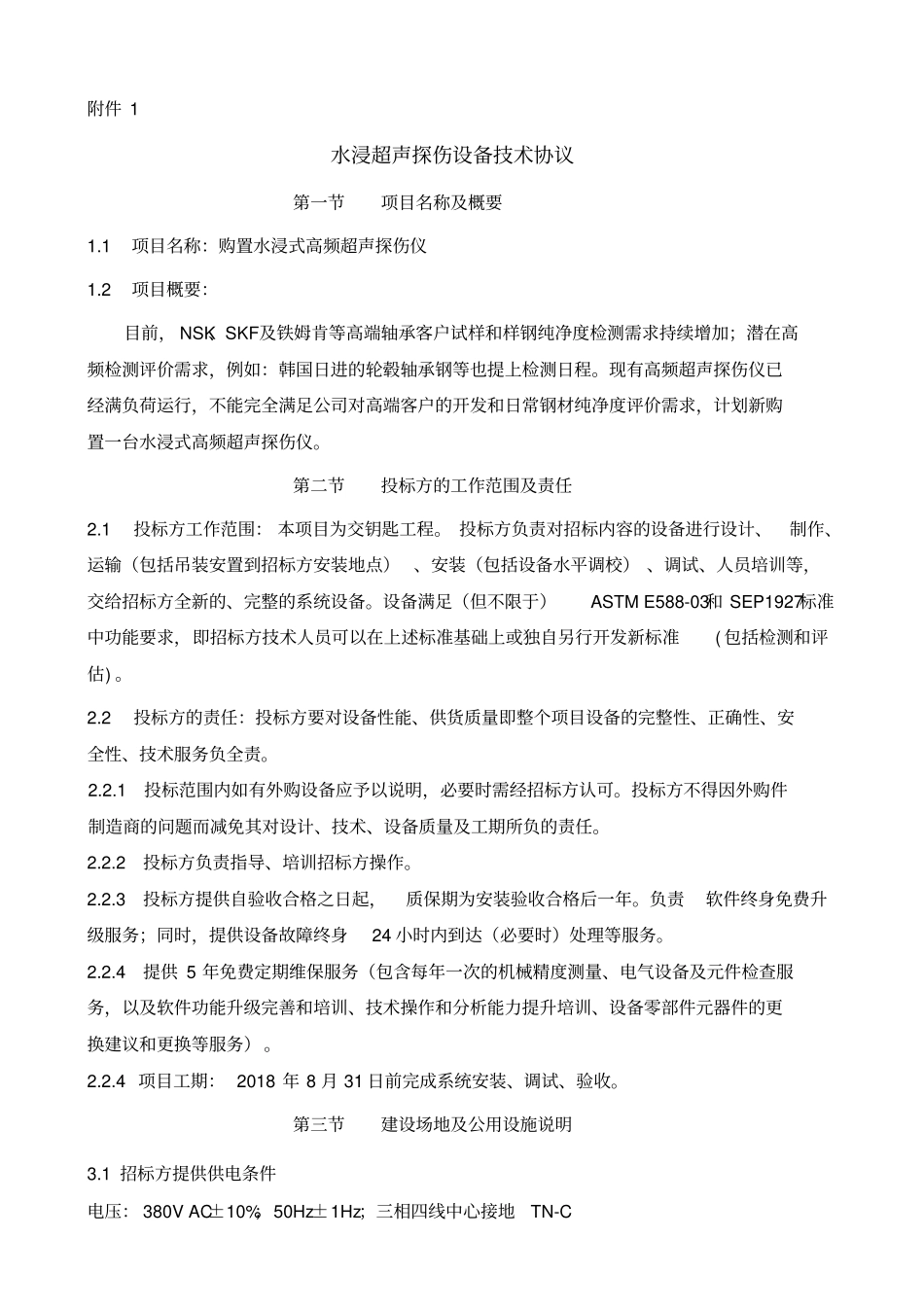

附件 1 水浸超声探伤设备技术协议第一节项目名称及概要1.1项目名称：购置水浸式高频超声探伤仪1.2项目概要：目前， NSK、SKF及铁姆肯等高端轴承客户试样和样钢纯净度检测需求持续增加；潜在高频检测评价需求，例如：韩国日进的轮毂轴承钢等也提上检测日程。现有高频超声探伤仪已经满负荷运行，不能完全满足公司对高端客户的开发和日常钢材纯净度评价需求，计划新购置一台水浸式高频超声探伤仪。第二节投标方的工作范围及责任2.1 投标方工作范围： 本项目为交钥匙工程。 投标方负责对招标内容的设备进行设计、制作、运输（包括吊装安置到招标方安装地点） 、安装（包括设备水平调校） 、调试、人员培训等，交给招标方全新的、完整的系统设备。设备满足（但不限于）ASTM E588-03和 SEP1927标准中功能要求，即招标方技术人员可以在上述标准基础上或独自另行开发新标准( 包括检测和评估) 。2.2 投标方的责任：投标方要对设备性能、供货质量即整个项目设备的完整性、正确性、安全性、技术服务负全责。2.2.1投标范围内如有外购设备应予以说明，必要时需经招标方认可。投标方不得因外购件制造商的问题而减免其对设计、技术、设备质量及工期所负的责任。2.2.2 投标方负责指导、培训招标方操作。2.2.3 投标方提供自验收合格之日起，质保期为安装验收合格后一年。负责软件终身免费升级服务；同时，提供设备故障终身24 小时内到达（必要时）处理等服务。2.2.4 提供 5 年免费定期维保服务（包含每年一次的机械精度测量、电气设备及元件检查服务，以及软件功能升级完善和培训、技术操作和分析能力提升培训、设备零部件元器件的更换建议和更换等服务） 。2.2.4 项目工期： 2018 年 8 月 31 日前完成系统安装、调试、验收。第三节建设场地及公用设施说明3.1 招标方提供供电条件电压： 380V AC±10%；50Hz±1Hz；三相四线中心接地TN-C 电压： 220 VAC±10%；50Hz±1Hz 3.2 设备放置室内面积和高度宽度： 2.4 m ，长度： 3.6m（最大 4.8 m ），高度： 2.7 m （最低处 2.3 m ）3.3 超声检测介质提供自来水或( 软质纯净水 ) 。注：对上述条件有特殊要求的可单独说明。第四节 检测材料工艺参数项目描述备注钢种轴承钢 GCr15及其他非奥氏体钢材试样形状及尺寸圆钢试样：直径：φ 13– φ 180 mm 长度：不小于 600mm弯曲度 : ≤2mm/m 矩形试样：长度：≤ 360 mm 宽度：≤ 360 mm 厚度： 13– 200...
