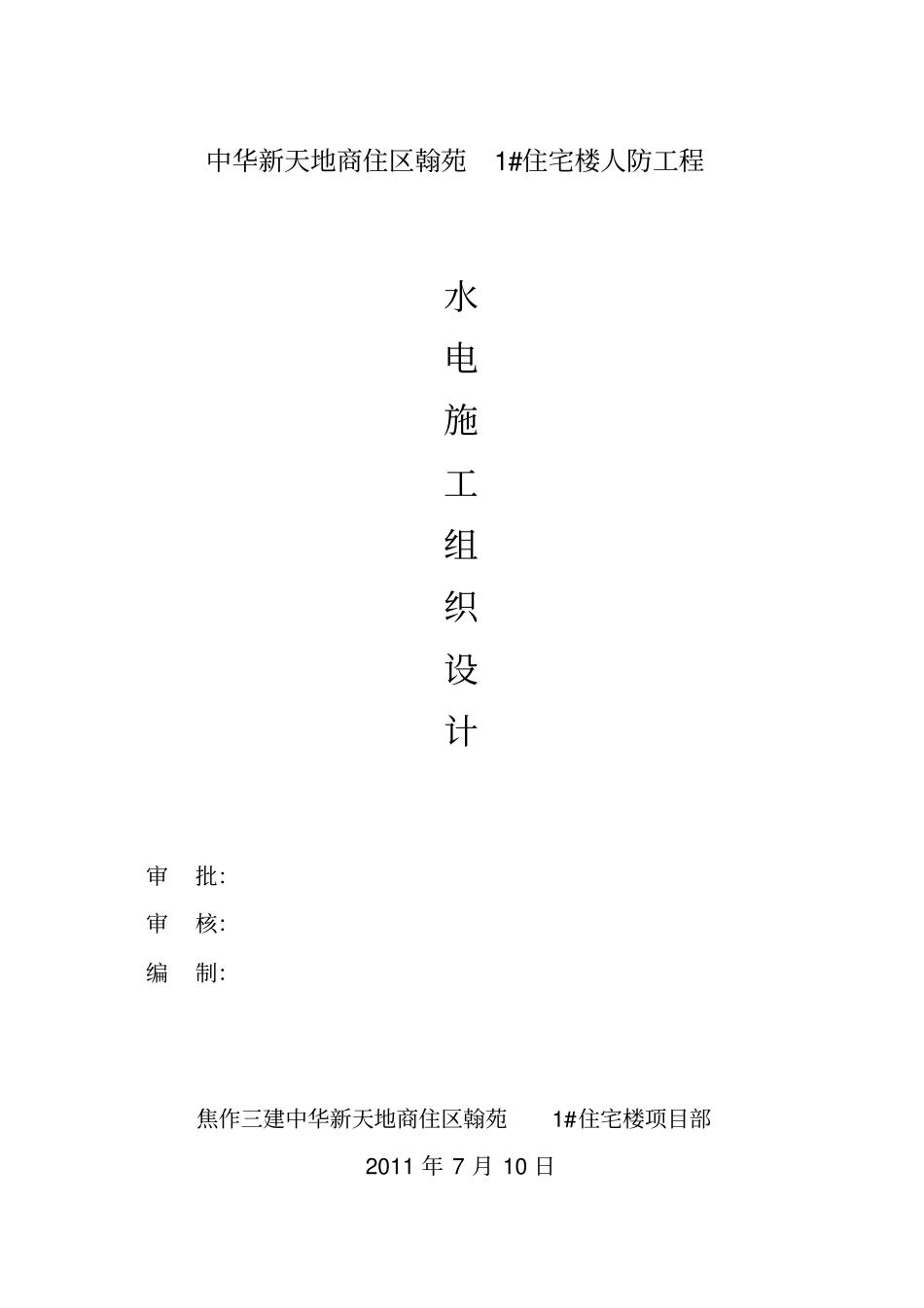

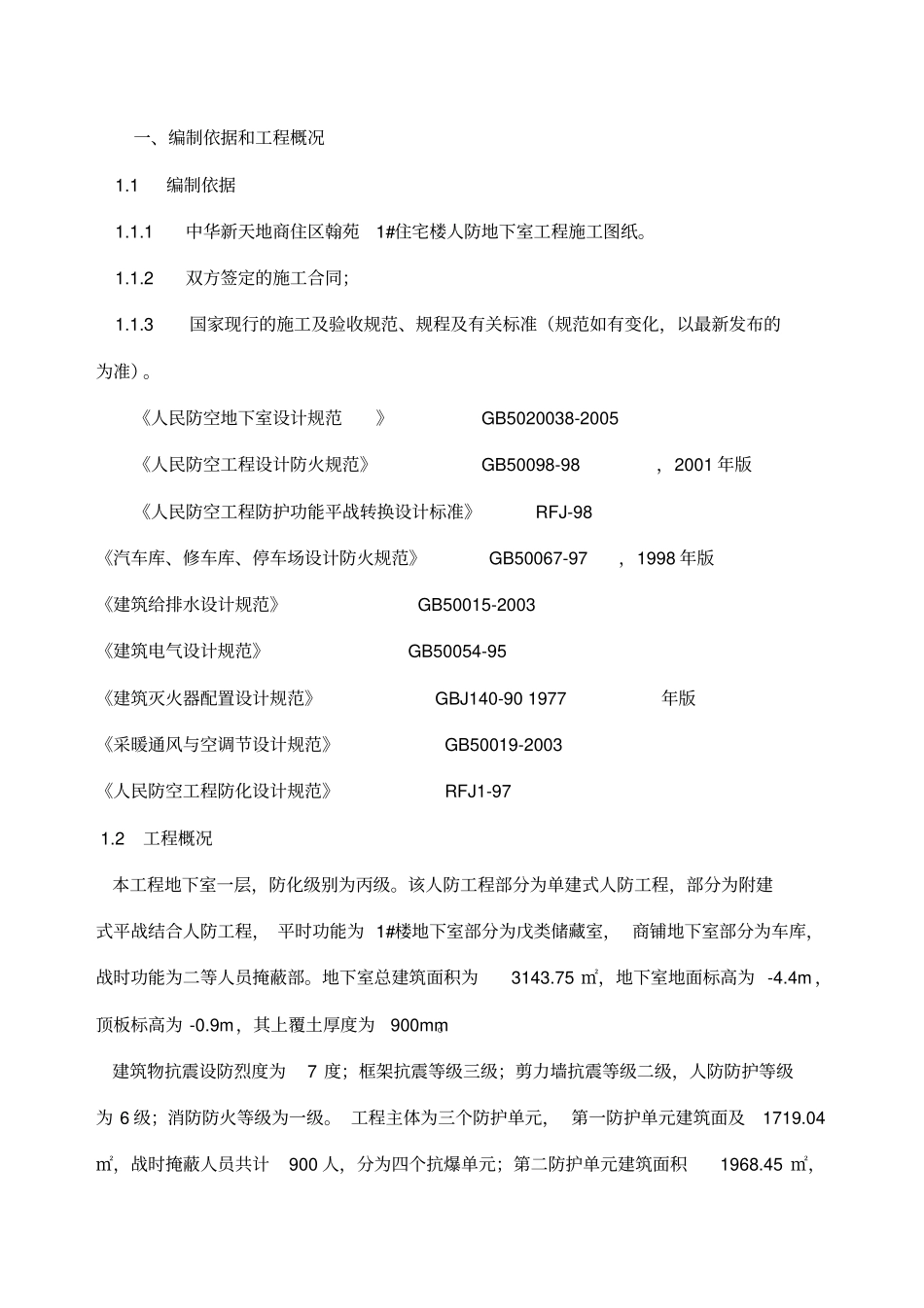

中华新天地商住区翰苑1#住宅楼人防工程水电施工组织设计审批：审核：编制：焦作三建中华新天地商住区翰苑1#住宅楼项目部2011 年 7 月 10 日一、编制依据和工程概况 1.1编制依据 1.1.1中华新天地商住区翰苑1#住宅楼人防地下室工程施工图纸。 1.1.2双方签定的施工合同； 1.1.3国家现行的施工及验收规范、规程及有关标准（规范如有变化，以最新发布的为准）。《人民防空地下室设计规范》 GB5020038-2005 《人民防空工程设计防火规范》 GB50098-98，2001 年版《人民防空工程防护功能平战转换设计标准》 RFJ-98 《汽车库、修车库、停车场设计防火规范》 GB50067-97，1998 年版《建筑给排水设计规范》 GB50015-2003 《建筑电气设计规范》 GB50054-95 《建筑灭火器配置设计规范》 GBJ140-90 1977年版《采暖通风与空调节设计规范》 GB50019-2003 《人民防空工程防化设计规范》 RFJ1-97 1.2 工程概况本工程地下室一层，防化级别为丙级。该人防工程部分为单建式人防工程，部分为附建式平战结合人防工程， 平时功能为 1#楼地下室部分为戊类储藏室， 商铺地下室部分为车库，战时功能为二等人员掩蔽部。地下室总建筑面积为3143.75 ㎡，地下室地面标高为 -4.4m ，顶板标高为 -0.9m，其上覆土厚度为900mm。建筑物抗震设防烈度为7 度；框架抗震等级三级；剪力墙抗震等级二级，人防防护等级为 6 级；消防防火等级为一级。 工程主体为三个防护单元， 第一防护单元建筑面及1719.04㎡，战时掩蔽人员共计900 人，分为四个抗爆单元；第二防护单元建筑面积1968.45 ㎡，战时掩蔽人员共计1000 人，分为三个抗爆单元，其中1#、2#楼下为小隔间布置；第三防护单元建筑面积为1956.26 ㎡，战时掩蔽人员共计1000 人，分为四个抗爆单元。工程设六个出入口，其中1#、4#、5#出入口为战时主要出入口，2#3#6#口战时次要出入口。本工程建筑工程耐火等级为一级。地下室防火分区划分详见设计图纸。所有防火门必须采用国家规定的定型产品，防火门安装后缝必须严密，不许漏烟。战时给水系统：人防地下室的防毒通道及各密闭通道均设置皮带冲洗龙头，由手摇泵组抽取战时水箱内的洗消贮水，于战后对各通道出入口及受污染的房间进行冲洗。防护单元战时利用装配式玻璃钢制水箱为掩蔽人员，贮存生活用水，战时生活饮用水及洗消用水，洗消用水由手摇泵增压。本工程平时用水由城市自来水干管引入，战时用水由水由工事内的战时水箱供给水箱供给。人防给...
