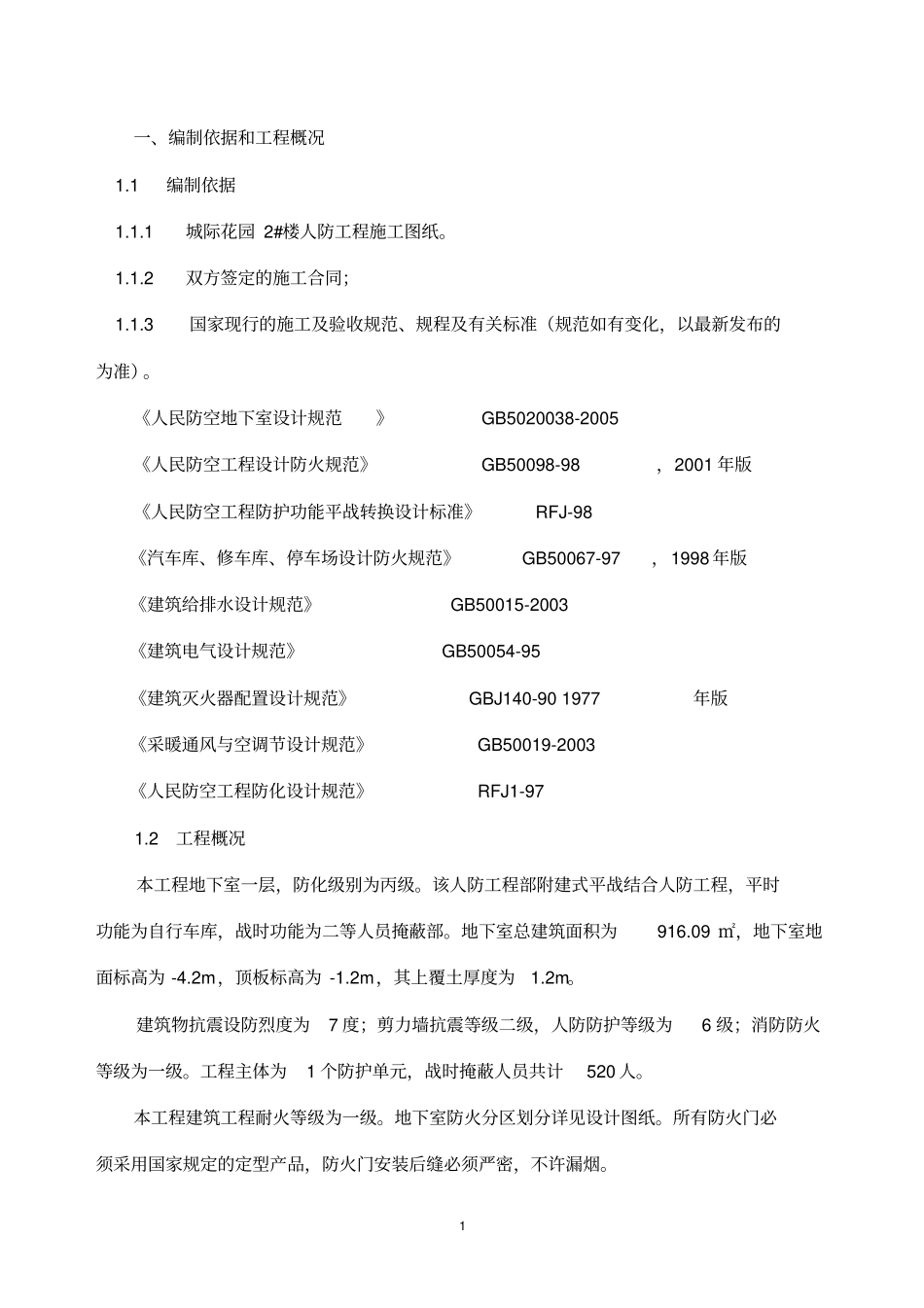

1城际花园 2#人防工程施工组织设计审批：审核：编制：平煤神马建工集团有限公司年月日1一、编制依据和工程概况 1.1编制依据 1.1.1城际花园 2#楼人防工程施工图纸。 1.1.2双方签定的施工合同； 1.1.3国家现行的施工及验收规范、规程及有关标准（规范如有变化，以最新发布的为准）。《人民防空地下室设计规范》 GB5020038-2005 《人民防空工程设计防火规范》 GB50098-98，2001 年版《人民防空工程防护功能平战转换设计标准》 RFJ-98 《汽车库、修车库、停车场设计防火规范》 GB50067-97，1998 年版《建筑给排水设计规范》 GB50015-2003 《建筑电气设计规范》 GB50054-95 《建筑灭火器配置设计规范》 GBJ140-90 1977年版《采暖通风与空调节设计规范》 GB50019-2003 《人民防空工程防化设计规范》 RFJ1-97 1.2 工程概况本工程地下室一层，防化级别为丙级。该人防工程部附建式平战结合人防工程，平时功能为自行车库，战时功能为二等人员掩蔽部。地下室总建筑面积为916.09 ㎡，地下室地面标高为 -4.2m，顶板标高为 -1.2m，其上覆土厚度为1.2m。建筑物抗震设防烈度为7 度；剪力墙抗震等级二级，人防防护等级为6 级；消防防火等级为一级。工程主体为1 个防护单元，战时掩蔽人员共计520 人。本工程建筑工程耐火等级为一级。地下室防火分区划分详见设计图纸。所有防火门必须采用国家规定的定型产品，防火门安装后缝必须严密，不许漏烟。2战时给水系统：人防地下室的防毒通道及各密闭通道均设置皮带冲洗龙头，由手摇泵组抽取战时水箱内的洗消贮水，于战后对各通道出入口及受污染的房间进行冲洗。防护单元战时利用装配式玻璃钢制水箱为掩蔽人员，贮存生活用水， 战时生活饮用水及洗消用水，洗消用水由手摇泵增压。本工程平时用水由城市自来水干管引入，战时用水由水由工事内的战时水箱供给水箱供给。人防给水管采用热镀锌钢管，丝扣连接，压力排水管采用热镀锌钢管，人防重力流排水管采用给水铸铁管，连接方式为承插接口，接口填料为石棉水泥，埋入底板内敷设，敷设时找坡定位后与底板钢筋焊接固定，浇铸混凝土前管端须采取临时封堵措施。镀锌钢管接口镀锌层破坏处，刷樟丹两遍，银粉两遍，各支吊架清污除锈后刷樟丹两遍，银粉一遍，埋地部分管线均做防腐处理，防腐采用石油沥青加强级防腐，绝缘层结构为四油三布。所有穿人防墙的给水管须预埋防护套管，做法详见05SFS10/42。管道穿防护墙，密闭墙设预埋管，预期埋管中间焊接5...
