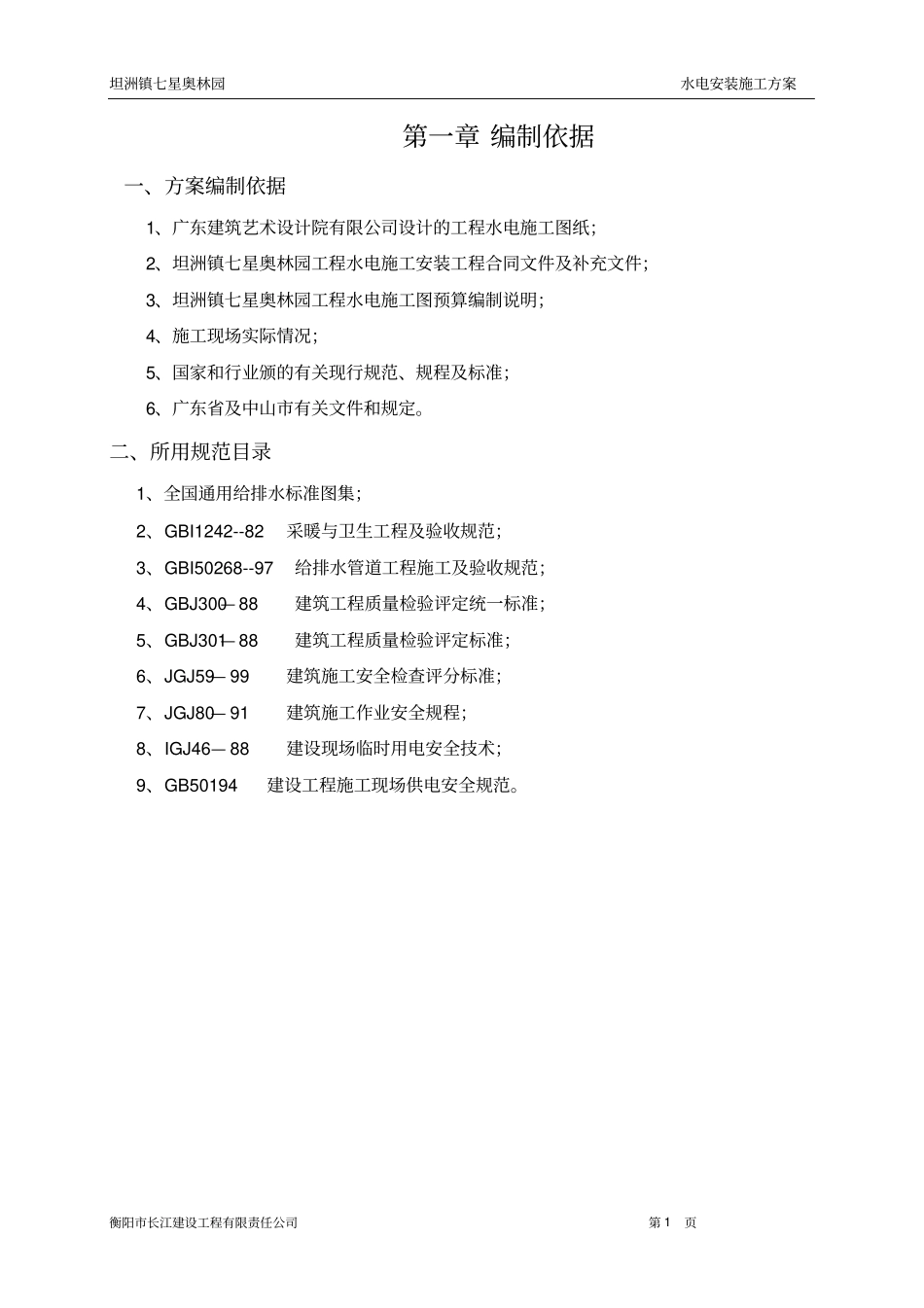

坦洲镇七星奥林园水电安装施工方案衡阳市长江建设工程有限责任公司第页1 第一章 编制依据一、方案编制依据1、广东建筑艺术设计院有限公司设计的工程水电施工图纸；2、坦洲镇七星奥林园工程水电施工安装工程合同文件及补充文件；3、坦洲镇七星奥林园工程水电施工图预算编制说明；4、施工现场实际情况；5、国家和行业颁的有关现行规范、规程及标准；6、广东省及中山市有关文件和规定。二、所用规范目录1、全国通用给排水标准图集；2、GBI1242--82 采暖与卫生工程及验收规范；3、GBI50268--97 给排水管道工程施工及验收规范；4、GBJ300— 88 建筑工程质量检验评定统一标准；5、GBJ301— 88 建筑工程质量检验评定标准；6、JGJ59— 99 建筑施工安全检查评分标准；7、JGJ80— 91 建筑施工作业安全规程；8、IGJ46— 88 建设现场临时用电安全技术；9、GB50194 建设工程施工现场供电安全规范。坦洲镇七星奥林园水电安装施工方案衡阳市长江建设工程有限责任公司第页2 第二章 工程概述第一节工程总体概述工程名称：坦洲镇七星奥林园三期：7＃、8＃、9＃住宅、 124＃至 132＃商铺、部分地下室，地上总建筑面积为29111.4㎡，建筑层数为地下一层，地上18 层，设有裙楼和塔楼，裙楼为商铺，塔楼为住宅。工程建设发包价约叁仟肆佰玖拾叁万元。建设单位：中山星际房地产开发有限公司。设计单位：广东省建筑艺术设计院。监理单位：中外建天利（北京）工程监理咨询有限公司勘察单位：中山市第二建筑设计院有限公司施工单位：衡阳市长江建设工程有限责任公司建设地点：中山市坦洲镇七村顺利围第二节水电工程概述一、电气、防雷工程1、防雷工程本建筑物按第三类防雷建筑设计，防雷接地与电气设备接地共用接地装置，接地电阻不大于 1 欧姆。利用建筑物基础内的钢筋作为接地装置，将地梁内水平接地线位置的两根钢筋通长焊接作水平接地体，将水平接地线所连接的承台和桩基内的钢筋作为垂直接地体。电气保护端子和接地电阻测试端子处，从柱内的主钢筋引出接地端子。该主钢筋的下端应与基础接装置焊接。 采用Φ 10 镀锌钢筋沿女儿墙顶敷设避雷带，防止直击雷， 支架采用成品，间距 1m，转弯处为 500mm。将屋面突出建筑物与就近的避雷带或引下线焊接连接。屋面不同平面的避雷带应用Φ 10 钢筋焊接连通。2、电气工程本建筑小区为商住高层建筑，工程内容包括照明及动力配电、防雷及接地。各梯间采用 ~380/220V 电源供电，电源引自小区配电房。梯...
