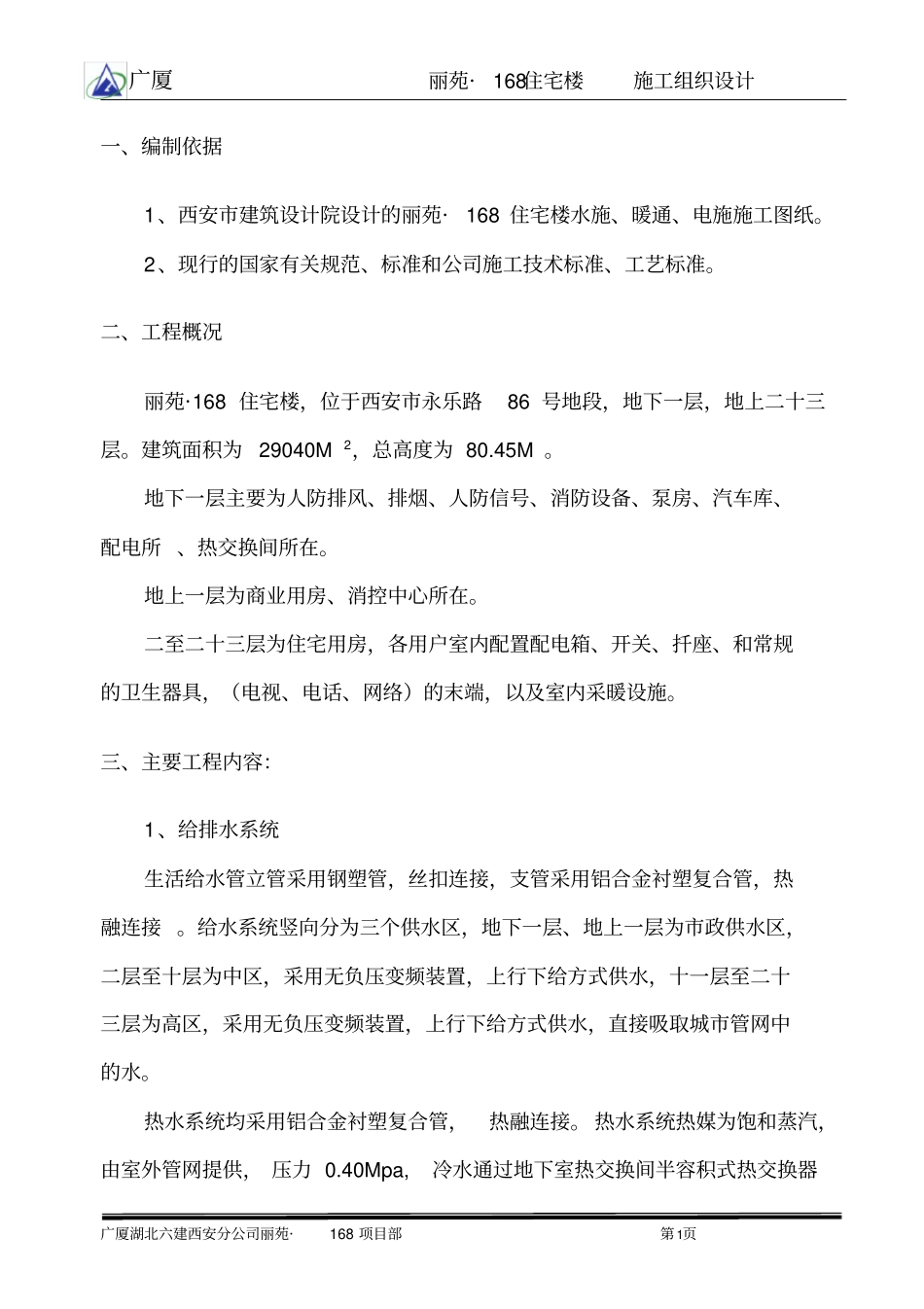

广厦丽苑·168住宅楼施工组织设计广厦湖北六建西安分公司丽苑·168 项目部第 1页一、编制依据1、西安市建筑设计院设计的丽苑·168 住宅楼水施、暖通、电施施工图纸。2、现行的国家有关规范、标准和公司施工技术标准、工艺标准。二、工程概况丽苑·168 住宅楼，位于西安市永乐路86 号地段，地下一层，地上二十三层。建筑面积为29040M2，总高度为 80.45M 。地下一层主要为人防排风、排烟、人防信号、消防设备、泵房、汽车库、配电所 、热交换间所在。地上一层为商业用房、消控中心所在。二至二十三层为住宅用房，各用户室内配置配电箱、开关、扦座、和常规的卫生器具，（电视、电话、网络）的末端，以及室内采暖设施。三、主要工程内容：1、给排水系统生活给水管立管采用钢塑管，丝扣连接，支管采用铝合金衬塑复合管，热融连接 。给水系统竖向分为三个供水区，地下一层、地上一层为市政供水区，二层至十层为中区，采用无负压变频装置，上行下给方式供水，十一层至二十三层为高区，采用无负压变频装置，上行下给方式供水，直接吸取城市管网中的水。热水系统均采用铝合金衬塑复合管，热融连接。 热水系统热媒为饱和蒸汽，由室外管网提供， 压力 0.40Mpa, 冷水通过地下室热交换间半容积式热交换器广厦丽苑·168住宅楼施工组织设计广厦湖北六建西安分公司丽苑·168 项目部第 2页换成 60 ℃热水 ,并将热水采用全循环集中供应,上供下回方式直接供给室内各用水点。重力自流排水管采用PPL 超低噪音 UPVC 内螺旋消音塑料排水管， 连接采用配套的螺母挤压密封圈接头连接，地下室集水井排污采用焊接钢管。生活污水采用单立管枝状管网系统。地下室集水坑由潜污泵提升排水，潜污泵由水位控制器自动控制。雨水采用给水型UPVC 塑料管，专用胶水粘接。屋面采用管道外排水系统方式，天沟内设雨水斗收集。2、暖通系统：A、地下汽车库设机械通风系统，排风量按每小时六次换气计算，其中二分之一下排，二分之一上排，送风量按排风量的80℅计算，由送风机补入。B、地下室热交换间及泵房设机械通风，风量按每小时三次换气计算。分别送风机和排风机一台。C、地下室配电室设机械通风， 风量按每小时十二次换气计算，分别设置送风机和排风机一台。排风机也作事故通风用。火灾时关闭通风机，气体灭火系统工作，火灾后开启事故通风。D、发电机房设置事故通风设备系统，事故通风按为每小时十二次换气计算。设置排风机一台，排风机也作事故通风用。火灾时...
