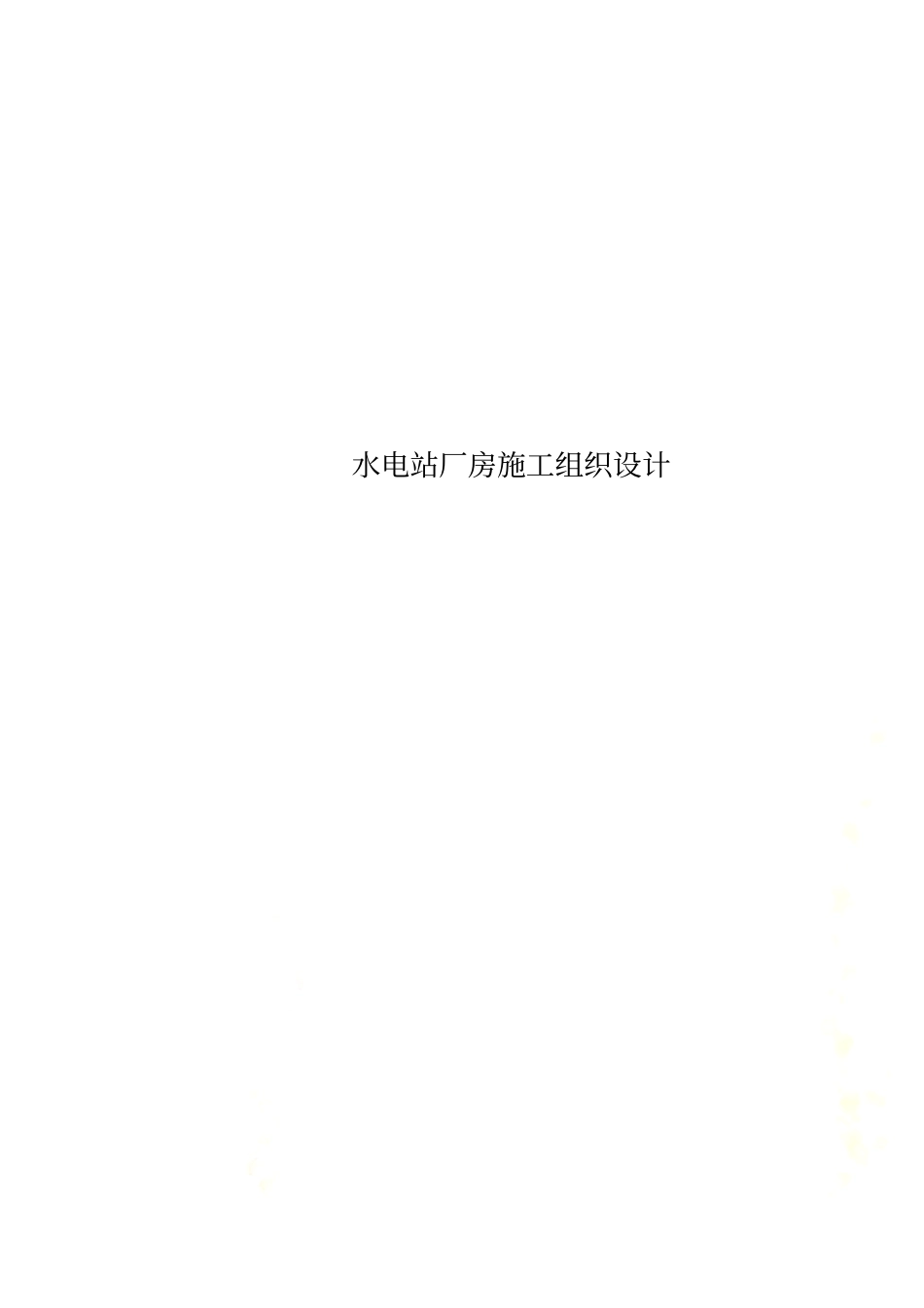

水电站厂房施工组织设计VIP免费

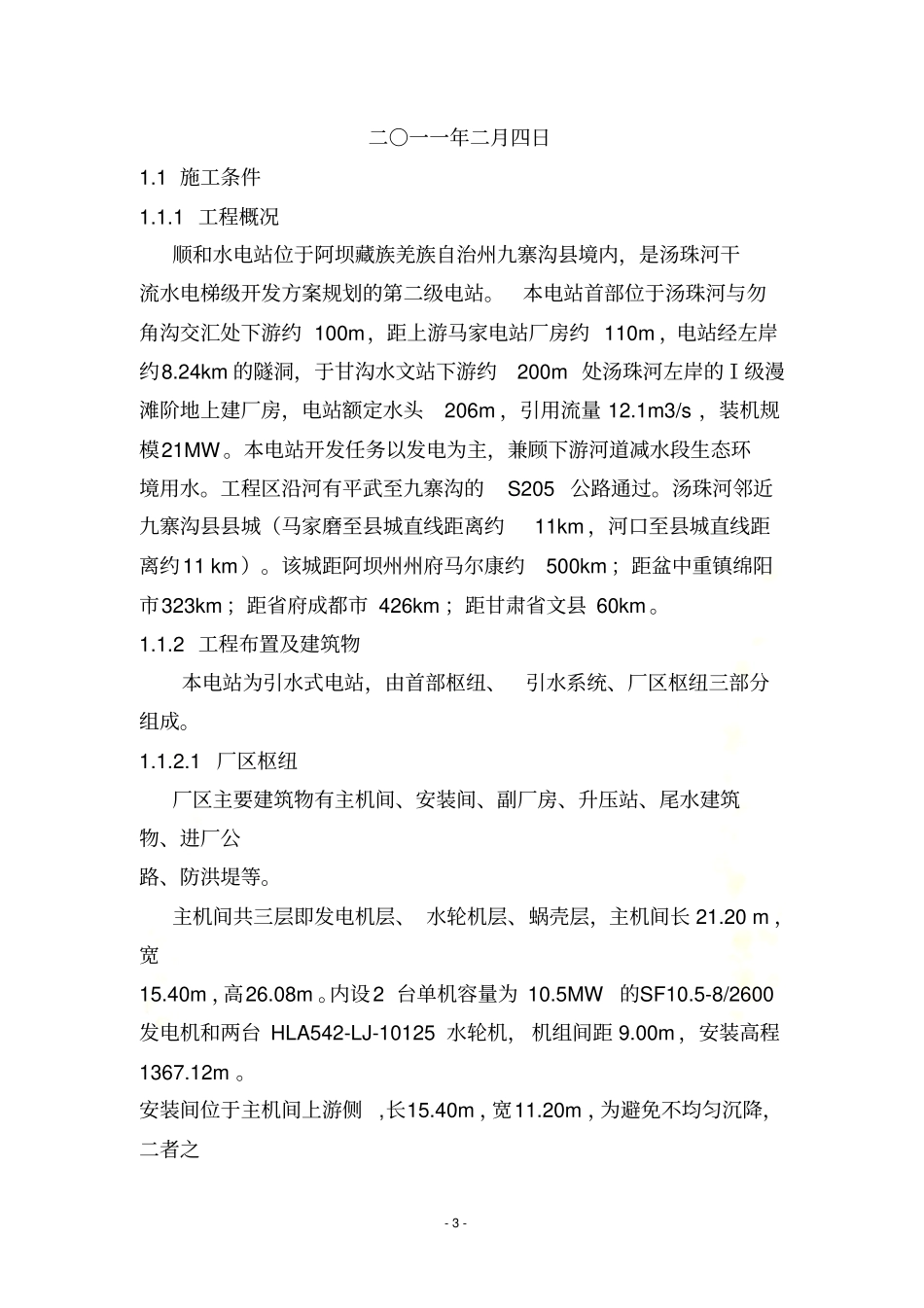

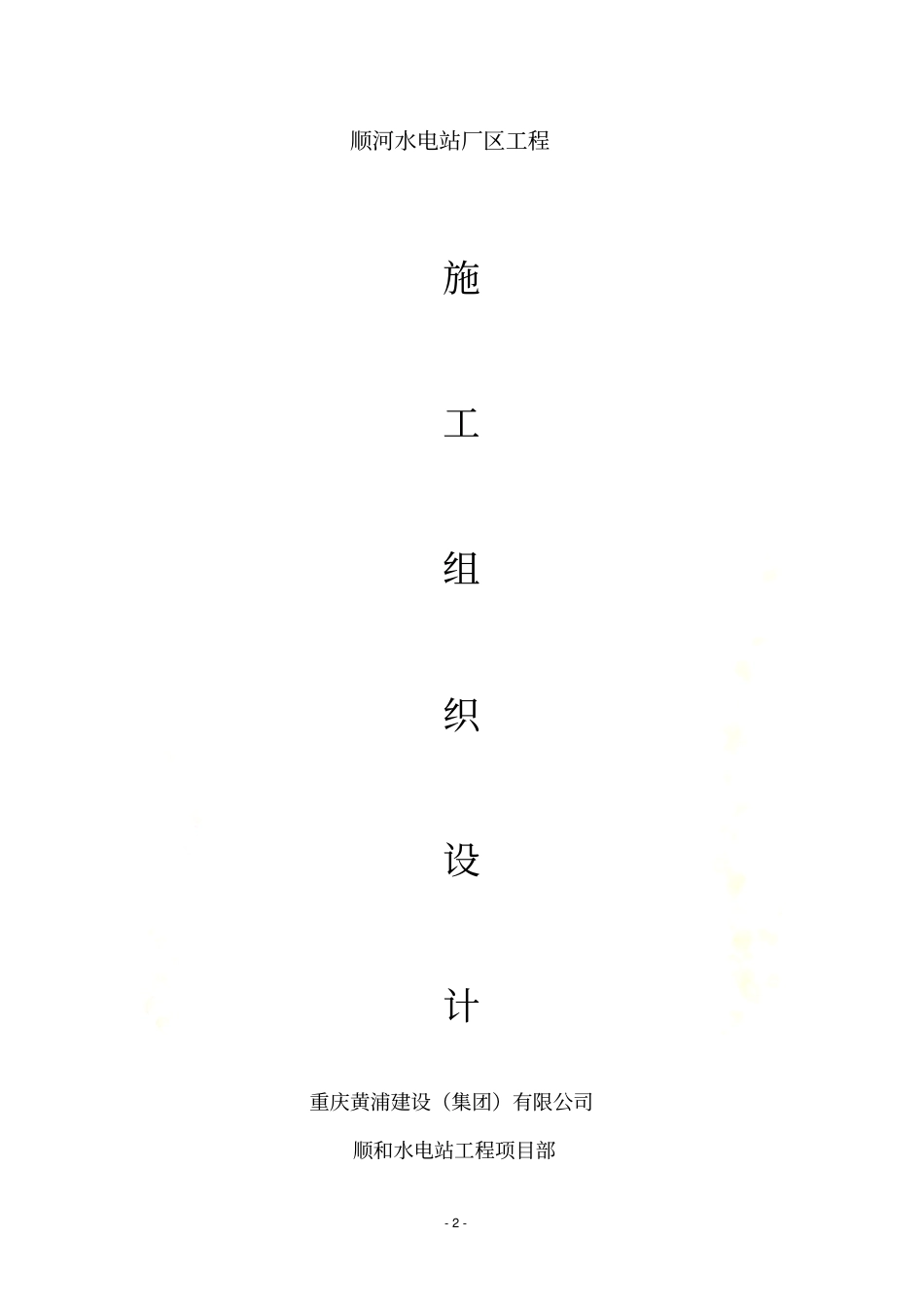

水电站厂房施工组织设计- 2 - 顺河水电站厂区工程施工组织设计重庆黄浦建设（集团）有限公司顺和水电站工程项目部- 3 - 二○一一年二月四日1.1 施工条件1.1.1 工程概况顺和水电站位于阿坝藏族羌族自治州九寨沟县境内，是汤珠河干流水电梯级开发方案规划的第二级电站。本电站首部位于汤珠河与勿角沟交汇处下游约 100m，距上游马家电站厂房约 110m ，电站经左岸约8.24km 的隧洞，于甘沟水文站下游约200m 处汤珠河左岸的Ⅰ级漫滩阶地上建厂房，电站额定水头206m ，引用流量 12.1m3/s ，装机规模21MW 。本电站开发任务以发电为主，兼顾下游河道减水段生态环境用水。工程区沿河有平武至九寨沟的S205 公路通过。汤珠河邻近九寨沟县县城（马家磨至县城直线距离约11km ，河口至县城直线距离约11 km）。该城距阿坝州州府马尔康约500km ；距盆中重镇绵阳市323km ；距省府成都市 426km ；距甘肃省文县 60km 。1.1.2 工程布置及建筑物本电站为引水式电站，由首部枢纽、引水系统、厂区枢纽三部分组成。1.1.2.1 厂区枢纽厂区主要建筑物有主机间、安装间、副厂房、升压站、尾水建筑物、进厂公路、防洪堤等。主机间共三层即发电机层、 水轮机层、蜗壳层，主机间长 21.20 m ，宽15.40m ，高26.08m 。内设2 台单机容量为 10.5MW 的SF10.5-8/2600 发电机和两台 HLA542-LJ-10125 水轮机， 机组间距 9.00m ，安装高程1367.12m 。安装间位于主机间上游侧,长15.40m ，宽11.20m ，为避免不均匀沉降，二者之- 4 - 间设沉降缝，缝宽 2cm。副厂房位于在主机间沿河流流向的左侧，长32.52m 、宽8.00 m 、高11.44m ，为避免不均匀沉降，二者之间设沉降缝，缝宽2cm 。升压站位于主机间的左侧,由覆盖层明挖以及回填形成升压站平台。平面上基本呈“T”布置，长52 米、宽29.5 米，地面高程 1373.58m ，场内布置有两台容量分别为40MVA 、16MVA 油浸式变压器各一台，由通过厂区的公路可直接进入升压站。厂房尾水采用正向出水布置，出口与原河床相接。进厂公路由现有公路延伸扩建而成,总长约 30m ，坡度为 2%。1.1.3 自然条件1.1.3.1 自然地理本电站位于白水江下游右岸支流——汤珠河上，电站闸址位于九寨沟县两河口附近，闸址控制集水面积502km2 ，厂址位于九寨沟县甘沟水文站附近，控制集水面积567km2 。白水江系白龙江的一级支流，发源于岷山东麓的弓杠岭斗鸡台，分为黑河和白河两源， 两源于黑河桥汇合后始称...
