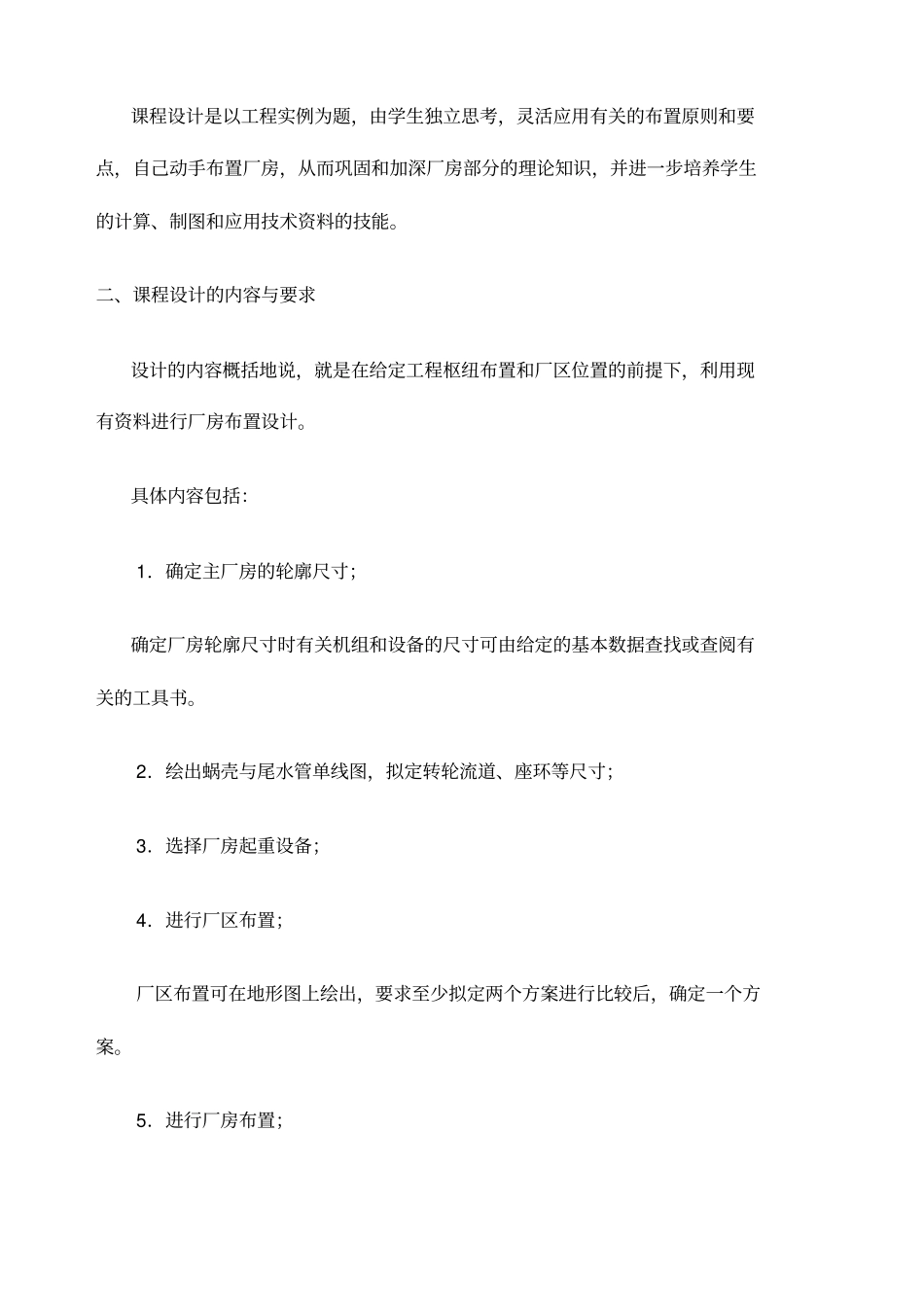

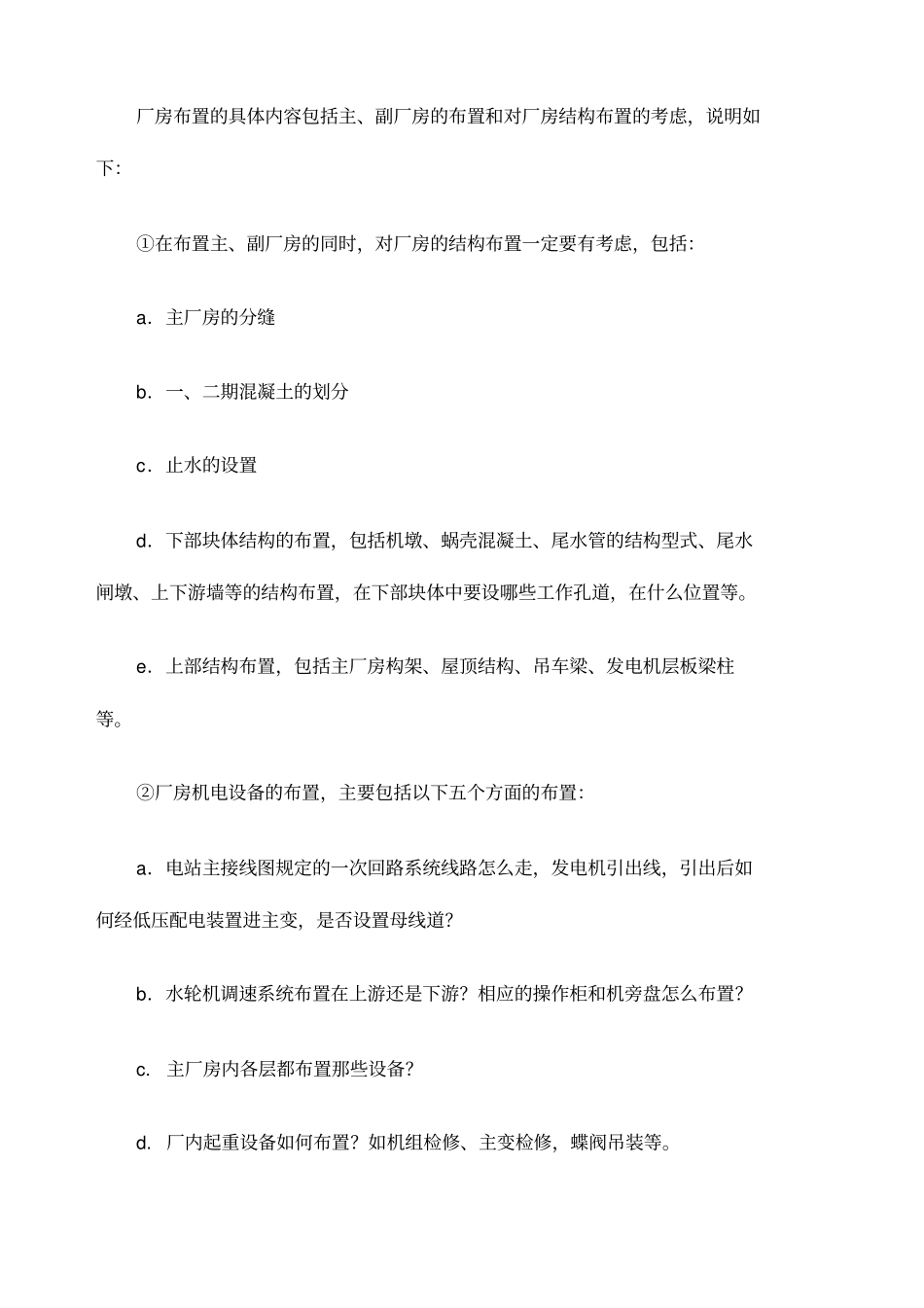

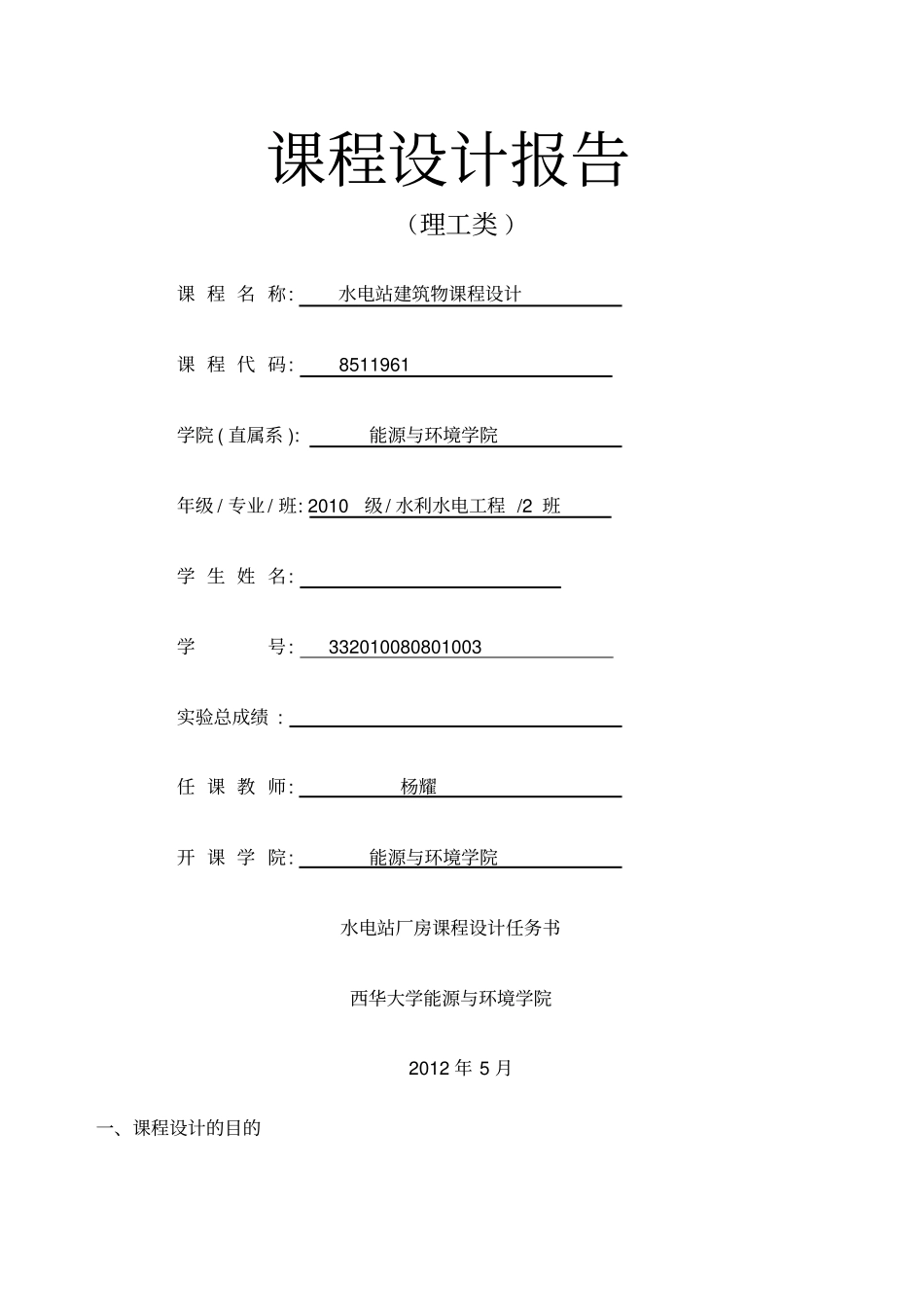

课程设计报告(理工类 )课 程 名 称: 水电站建筑物课程设计课 程 代 码: 8511961 学院 ( 直属系 ): 能源与环境学院年级 / 专业 / 班: 2010级 / 水利水电工程 /2 班学 生 姓 名: 学号: 332010080801003 实验总成绩 : 任 课 教 师: 杨耀开 课 学 院: 能源与环境学院水电站厂房课程设计任务书西华大学能源与环境学院2012 年 5 月一、课程设计的目的课程设计是以工程实例为题,由学生独立思考,灵活应用有关的布置原则和要点,自己动手布置厂房,从而巩固和加深厂房部分的理论知识,并进一步培养学生的计算、制图和应用技术资料的技能。二、课程设计的内容与要求设计的内容概括地说,就是在给定工程枢纽布置和厂区位置的前提下,利用现有资料进行厂房布置设计。具体内容包括:1.确定主厂房的轮廓尺寸;确定厂房轮廓尺寸时有关机组和设备的尺寸可由给定的基本数据查找或查阅有关的工具书。2.绘出蜗壳与尾水管单线图,拟定转轮流道、座环等尺寸;3.选择厂房起重设备;4.进行厂区布置;厂区布置可在地形图上绘出,要求至少拟定两个方案进行比较后,确定一个方案。5.进行厂房布置;厂房布置的具体内容包括主、副厂房的布置和对厂房结构布置的考虑,说明如下:①在布置主、副厂房的同时,对厂房的结构布置一定要有考虑,包括:a.主厂房的分缝b.一、二期混凝土的划分c.止水的设置d.下部块体结构的布置,包括机墩、蜗壳混凝土、尾水管的结构型式、尾水闸墩、上下游墙等的结构布置,在下部块体中要设哪些工作孔道,在什么位置等。e.上部结构布置,包括主厂房构架、屋顶结构、吊车梁、发电机层板梁柱等。②厂房机电设备的布置,主要包括以下五个方面的布置:a.电站主接线图规定的一次回路系统线路怎么走,发电机引出线,引出后如何经低压配电装置进主变,是否设置母线道?b.水轮机调速系统布置在上游还是下游?相应的操作柜和机旁盘怎么布置?c. 主厂房内各层都布置那些设备?d. 厂内起重设备如何布置?如机组检修、主变检修,蝶阀吊装等。e. 厂内交通如何安排?主机间和主厂房各层的通道,发电机层至水轮机层的楼梯,主副厂房之间如何相通?如何上吊车操作室?下部块体结构的各工作孔道如何与厂内交通相连?③副厂房的布置及参考面积(m2)三、课程设计的具体步骤和时间安排设计步骤具体内容时间分配1布置任务、借参考资料0.5 天2拟定蜗壳、尾水管单线图和转轮流道、座环尺寸等0.5 天3选择起重设...
