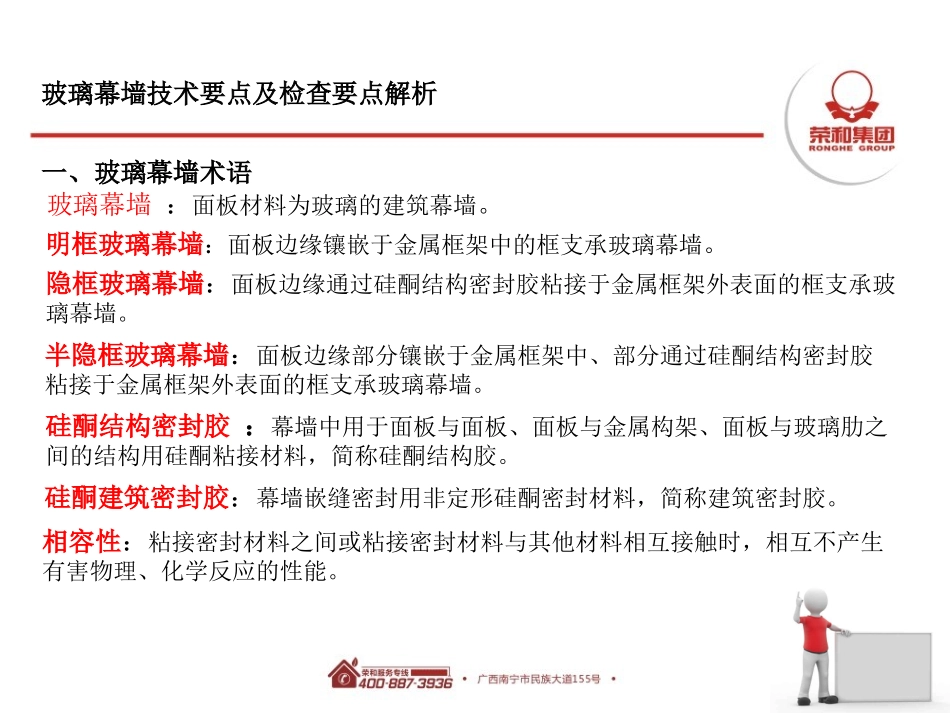

玻璃幕墙技术要点及检查要点解析工程管理部2016年3月31日玻璃幕墙技术要点及检查要点解析一、玻璃幕墙术语玻璃幕墙：面板材料为玻璃的建筑幕墙。明框玻璃幕墙：面板边缘镶嵌于金属框架中的框支承玻璃幕墙。隐框玻璃幕墙：面板边缘通过硅酮结构密封胶粘接于金属框架外表面的框支承玻璃幕墙。半隐框玻璃幕墙：面板边缘部分镶嵌于金属框架中、部分通过硅酮结构密封胶粘接于金属框架外表面的框支承玻璃幕墙。硅酮结构密封胶：幕墙中用于面板与面板、面板与金属构架、面板与玻璃肋之间的结构用硅酮粘接材料，简称硅酮结构胶。硅酮建筑密封胶：幕墙嵌缝密封用非定形硅酮密封材料，简称建筑密封胶。相容性：粘接密封材料之间或粘接密封材料与其他材料相互接触时，相互不产生有害物理、化学反应的性能。玻璃幕墙技术要点及检查要点解析二、材料规定要求：1.玻璃幕墙用材料应符合国家现行标准的有关规定，并应具有出厂合格证。2.玻璃幕墙应选用耐气候性材料。除不锈钢外，钢材的外露表面应进行表面热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施；铝合金材料宜进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理。3.玻璃幕墙材料宜采用不燃或难燃材料，其燃烧性能应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。4.与金属、镀膜玻璃、夹层玻璃、中空玻璃以及中性硅酮结构密封胶接触的建筑密封胶，应使用中性硅酮密封胶。5.硅酮结构密封胶和建筑密封胶必须在有效期内使用；严禁建筑密封胶作为硅酮结构密封胶使用。（强制性条文）6.幕墙用硅酮建筑密封胶和硅酮结构密封胶，应经国家认可的检测机构进行与其相接触的有机材料的相容性试验以及与其相粘接材料的剥离粘接性试验；对硅酮结构密封胶，尚应进行邵氏硬度、标准条件下拉伸粘接性能试验。（强制性条文）7.隐框、半隐框玻璃幕墙组件严禁在施工现场打注硅酮结构密封胶。玻璃幕墙技术要点及检查要点解析三、验收标准：主控项目：1、玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。2、玻璃幕墙的造型和立面分格应符合设计要求。检验方法：观察；尺量检查。3、玻璃幕墙使用的玻璃应符合下列规定：a、幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。b、幕墙玻璃的厚度不应小于6.0mm。全玻璃幕墙肋玻璃的厚度不应小于12mm。c、幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。玻璃幕墙技术要点及检查要点解析d、幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工夹层玻璃。点支承玻璃幕墙夹层胶片（PVB）厚度不应小于0.76mm。e、钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。f、所有幕墙玻璃均应进行边缘处理。检验方法：观察；尺量检查；检查施工记录。4、玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。5、各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录。6、隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm。检验方法：观察；检查施工记录。项目部总包实体质量（60%）安全文明（20%）整改完成率（20%）实测实量（30%）观感质量（10%）水（10%）电（10%）玻璃幕墙技术要点及检查要点解析7、玻璃幕墙使用的玻璃应符合下列规定：a、幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。b、幕墙玻璃的厚度不应小于6.0mm。全玻璃幕墙肋玻璃的厚度不应小于12mm。c、幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密...
