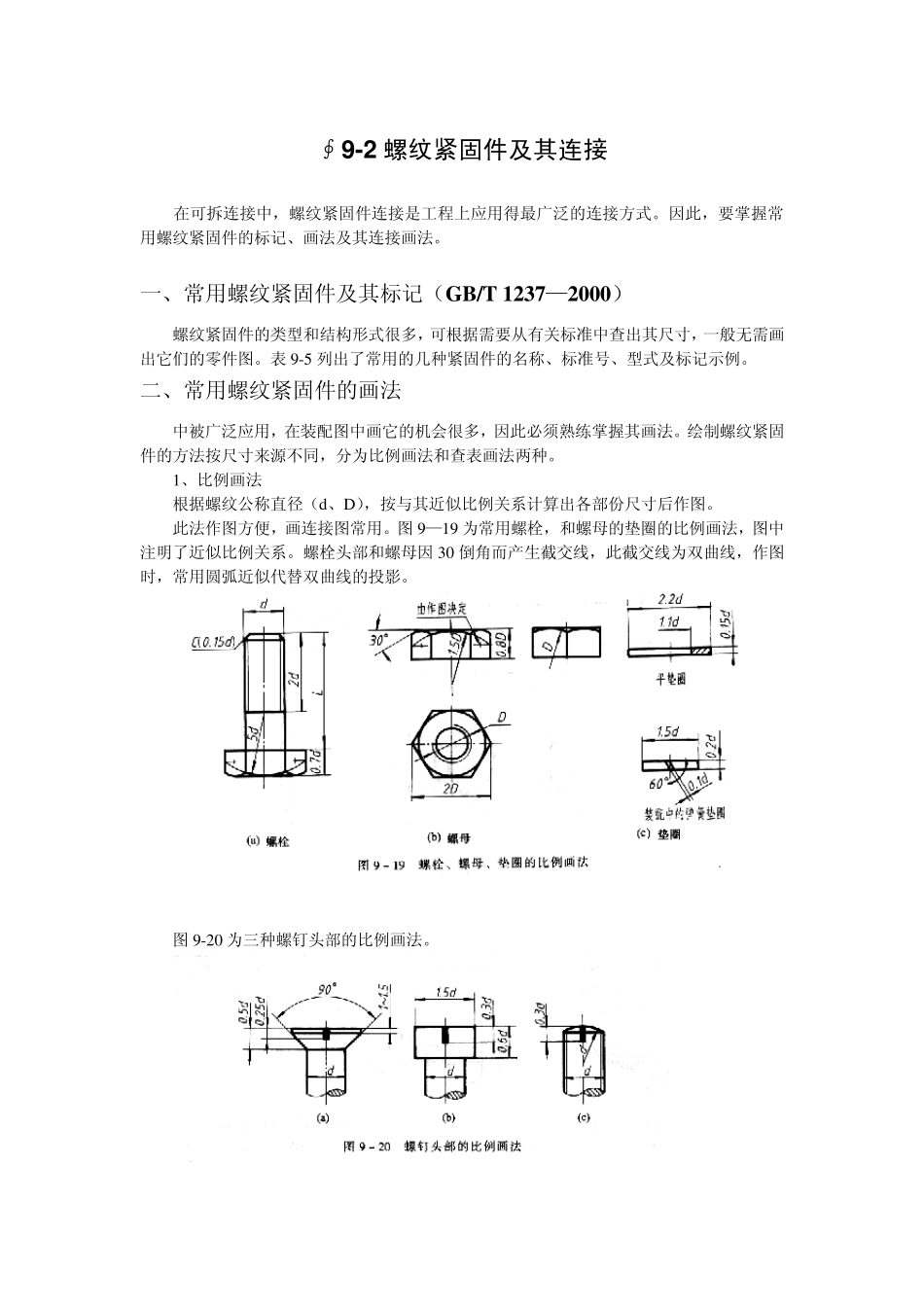

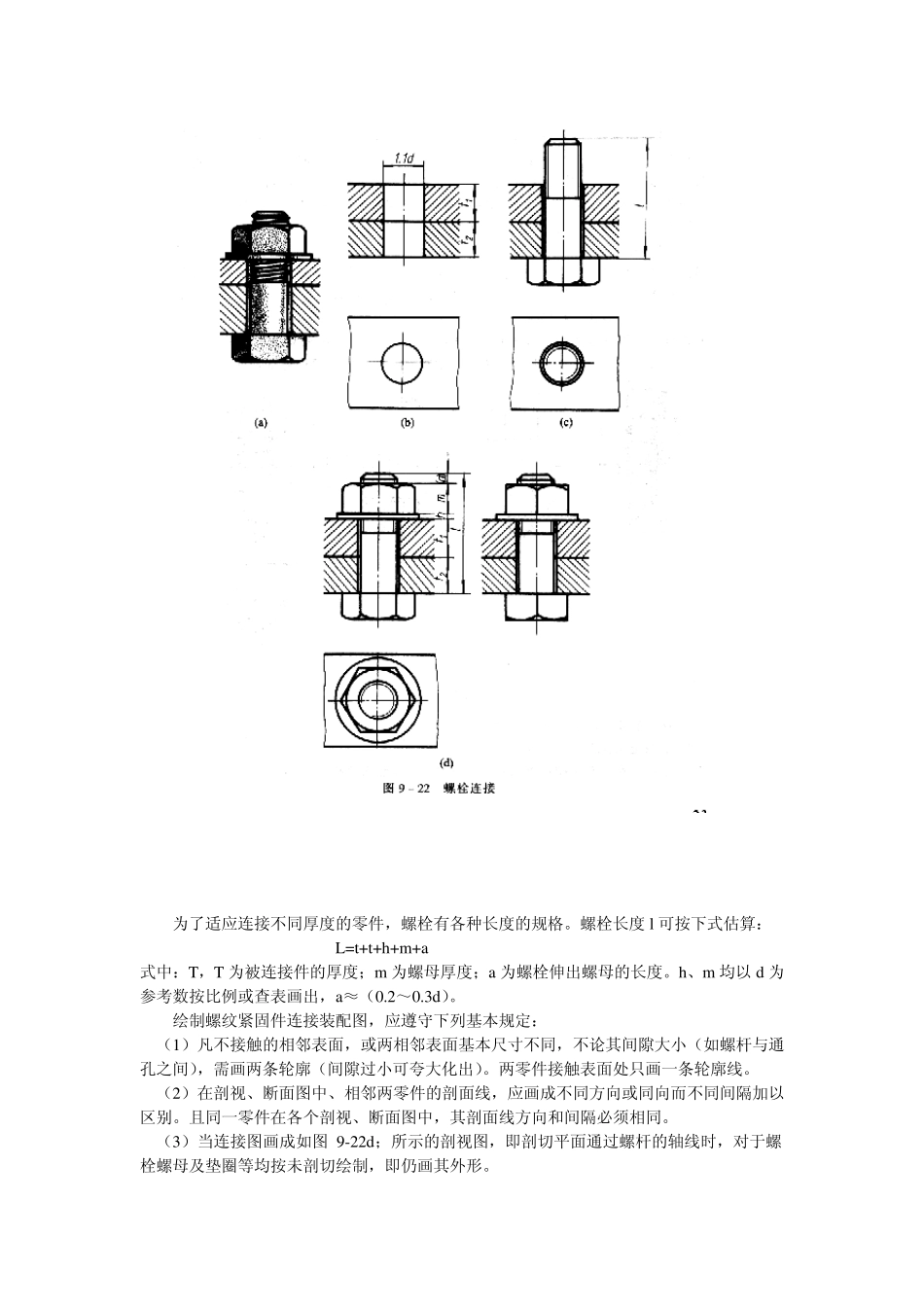

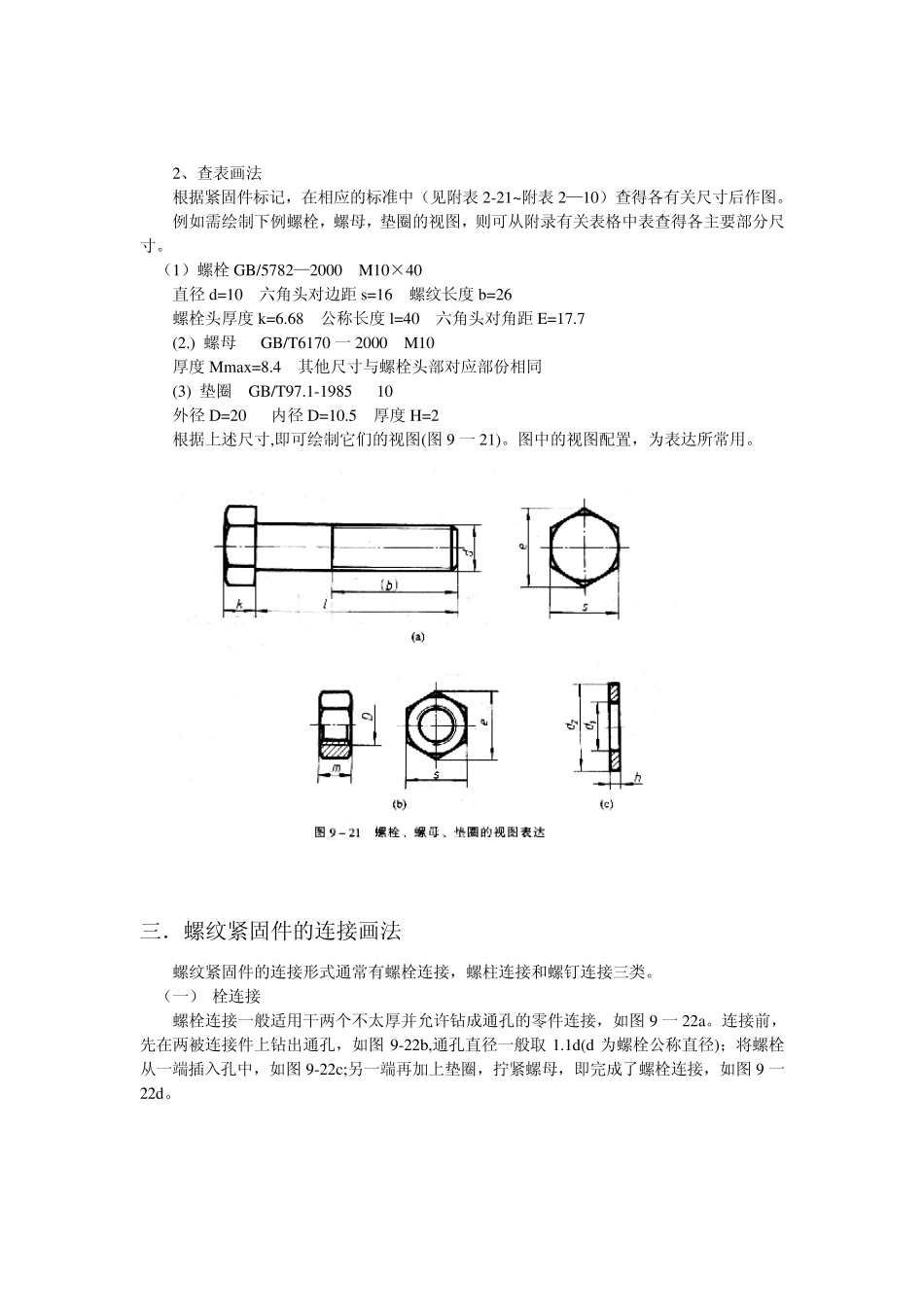

∮9 -2 螺纹紧固件及其连接 在可拆连接中，螺纹紧固件连接是工程上应用得最广泛的连接方式。因此，要掌握常用螺纹紧固件的标记、画法及其连接画法。 一、常用螺纹紧固件及其标记（GB/T 1237—2000） 螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。表 9-5 列出了常用的几种紧固件的名称、标准号、型式及标记示例。 二、常用螺纹紧固件的画法 中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。 1、比例画法 根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。 此法作图方便，画连接图常用。图 9—19 为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。螺栓头部和螺母因30 倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。 图 9-20 为三种螺钉头部的比例画法。 2、查表画法 根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。 例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。 （1）螺栓GB/5782—2000 M10×40 直径 d=10 六角头对边距 s=16 螺纹长度 b=26 螺栓头厚度 k=6.68 公称长度 l=40 六角头对角距 E=17.7 (2.) 螺母 GB/T6170 一 2000 M10 厚度 Mmax=8.4 其他尺寸与螺栓头部对应部份相同 (3) 垫圈 GB/T97.1-1985 10 外径 D=20 内径 D=10.5 厚度 H=2 根据上述尺寸,即可绘制它们的视图(图9 一 21)。图中的视图配置，为表达所常用。 三．螺纹紧固件的连接画法 螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。 （一） 栓连接 螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9 一 22a。连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取 1.1d(d 为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9 一22d。 为了适应连接不同厚度的零件，螺栓有各种长度的规格。螺栓长度l 可按下式估算： L=t+t+h+m+a 式中：T，T 为被连接件的厚度；m 为螺母厚度；a 为螺栓伸出螺母的长度。h、m 均以d 为参考数按比例或查表画出，a≈（0.2～0.3d）。 绘制螺纹紧固件连接装配图，应遵守下列基本规定： （1）凡不接触的...
