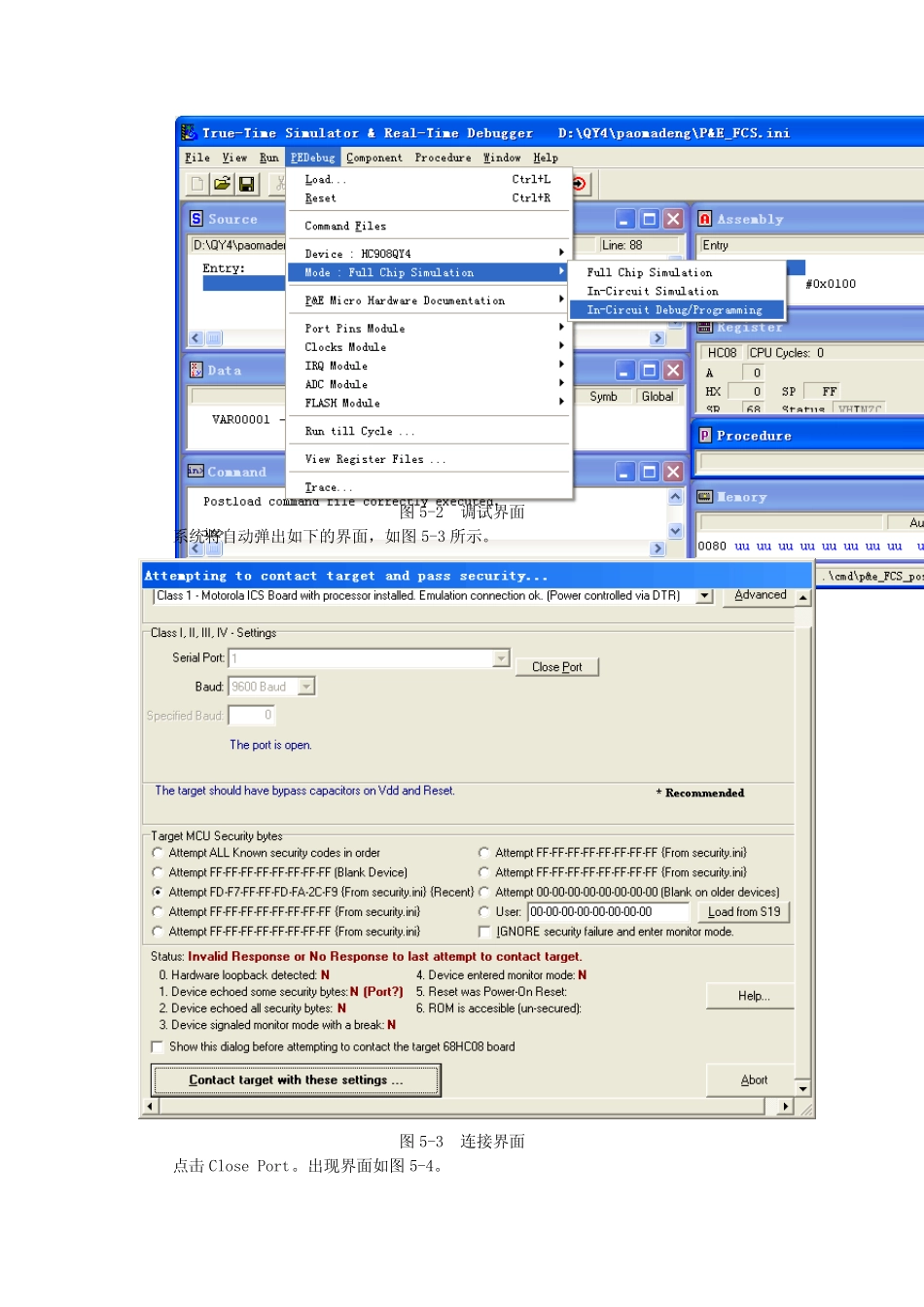

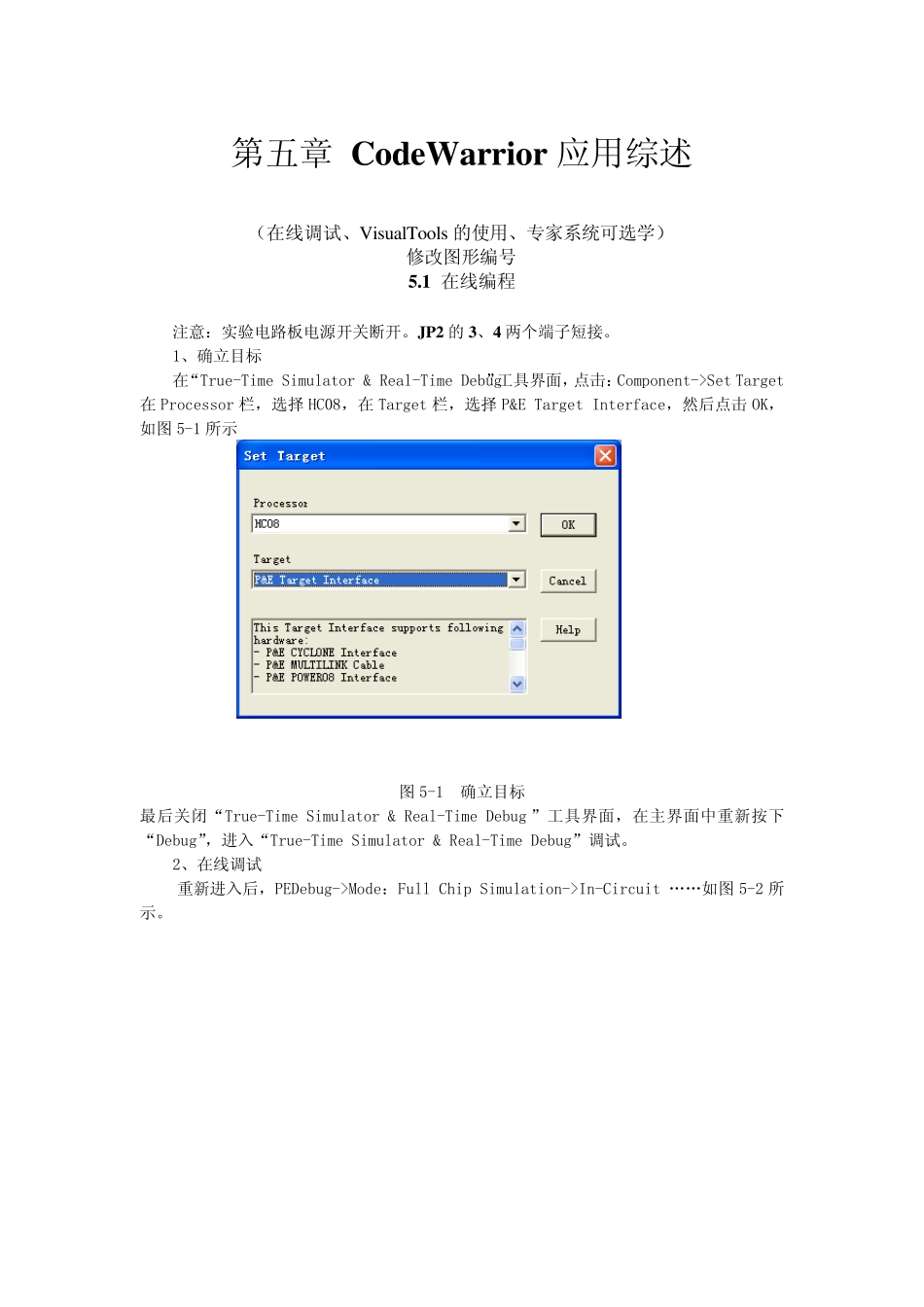

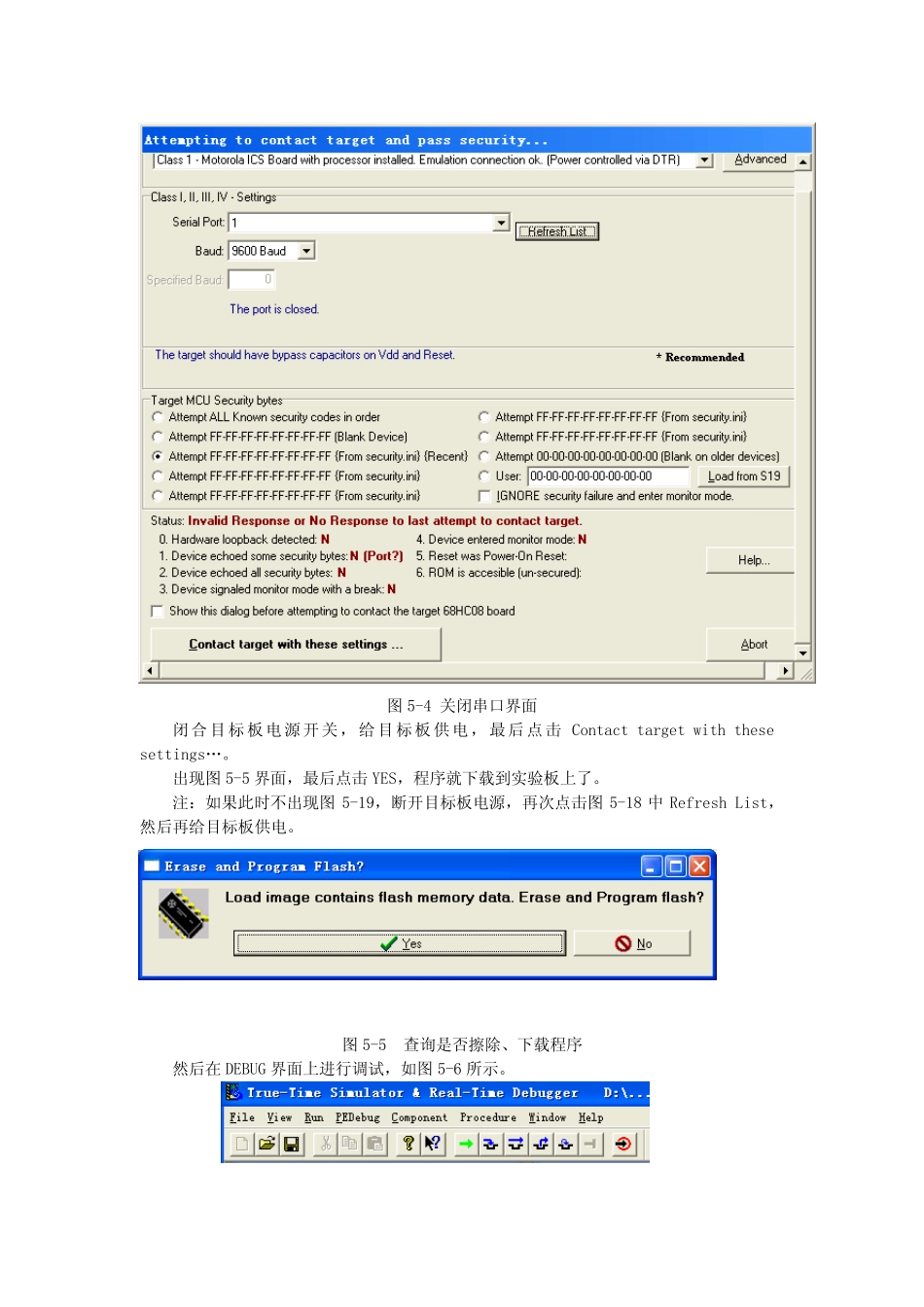

第五章 CodeWarrior 应用综述 （在线调试、VisualTools 的使用、专家系统可选学） 修改图形编号 5.1 在线编程 注意：实验电路板电源开关断开。JP2 的3、4 两个端子短接。 1、确立目标 在“True-Time Simulator & Real-Time Debug”工具界面，点击：Component->Set Target 在Processor 栏，选择 HC08，在Target 栏，选择 P&E Target Interface，然后点击 OK，如图5-1 所示 图5-1 确立目标 最后关闭“True-Time Simulator & Real-Time Debug ”工具界面，在主界面中重新按下“Debug”，进入“True-Time Simulator & Real-Time Debug”调试。 2、在线调试 重新进入后，PEDebug->Mode：Full Chip Simulation->In-Circuit … … 如图5-2 所示。 图5-2 调试界面 系统将自动弹出如下的界面，如图5-3 所示。 图5-3 连接界面 点击 Close Port。出现界面如图5-4。 图5-4 关闭串口界面 闭合目标板电源开关，给目标板供电，最后点击Contact target with these settings…。 出现图5-5 界面，最后点击YES，程序就下载到实验板上了。 注：如果此时不出现图5-19，断开目标板电源，再次点击图5-18 中 Refresh List，然后再给目标板供电。 图5-5 查询是否擦除、下载程序 然后在 DEBUG 界面上进行调试，如图5-6 所示。 图5-6 DEBUG 界面 点击上图所示: 运行(run)程序； 单步运行(single step)程序； 单步运行（step into）程序； 跳出运行（step ou t）函数； 跟踪(trace)程序； 程序停止(halt)运行； 目标板复位(reset target)。 可以通过图5-7 中的界面随时检查寄存器、RAM 中的内容，便于检查出程序中的错误。 图5-7 调试界面 5.2 利用 Visualizationtool 进行脱机仿真 注意： 在进行脱机仿真之前，一定要修改中断矢量地址。 在线编程调试或实时运行状态参考表 2-3 转向矢量表，表中详细地写出了每个中断的地址。仿真运行状态参考表2-2 中断矢量表。 比如在线编程调试或实时运行状态使用复位向量定义如下： ORG $FDFD ;复位向量地址 JMP Entry 当使用脱机仿真时，必须把上面两句作如下修改： ORG $FFFE ;复位向量地址 DC.W Entry 其他中断向量参考该修改进行。在进行在线调试和脱机仿真相结合的时候，不同调试状态下中断进行上面的交替修改。 程序编译通过之后，系统将自动进入Debug 调试界面（如图5-8 所示），在这个界面里面我们既...
