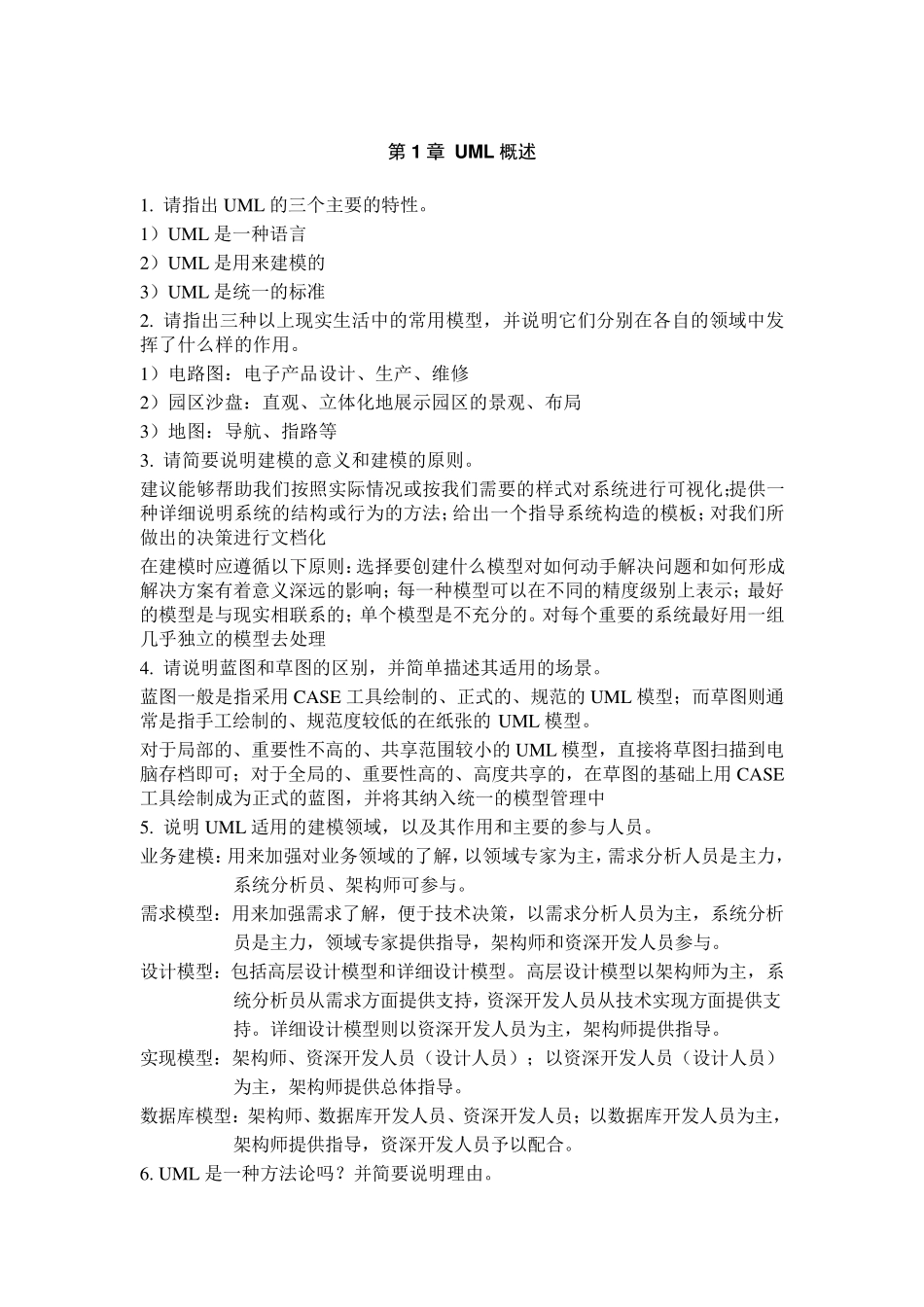

第1 章 UML 概述 1
请指出U ML 的三个主要的特性
1）U ML 是一种语言 2）U ML 是用来建模的 3）U ML 是统一的标准 2
请指出三种以上现实生活中的常用模型，并说明它们分别在各自的领域中发挥了什么样的作用
1）电路图：电子产品设计、生产、维修 2）园区沙盘：直观、立体化地展示园区的景观、布局 3）地图：导航、指路等 3
请简要说明建模的意义和建模的原则
建议能够帮助我们按照实际情况或按我们需要的样式对系统进行可视化；提供一种详细说明系统的结构或行为的方法；给出一个指导系统构造的模板；对我们所做出的决策进行文档化 在建模时应遵循以下原则：选择要创建什么模型对如何动手解决问题和如何形成解决方案有着意义深远的影响；每一种模型可以在不同的精度级别上表示；最好的模型是与现实相联系的；单个模型是不充分的
对每个重要的系统最好用一组几乎独立的模型去处理 4
请说明蓝图和草图的区别，并简单描述其适用的场景
蓝图一般是指采用CASE 工具绘制的、正式的、规范的U ML 模型；而草图则通常是指手工绘制的、规范度较低的在纸张的U ML 模型
对于局部的、重要性不高的、共享范围较小的U ML 模型，直接将草图扫描到电脑存档即可；对于全局的、重要性高的、高度共享的，在草图的基础上用CASE工具绘制成为正式的蓝图，并将其纳入统一的模型管理中 5
说明U ML 适用的建模领域，以及其作用和主要的参与人员
业务建模：用来加强对业务领域的了解，以领域专家为主，需求分析人员是主力， 系统分析员、架构师可参与
需求模型：用来加强需求了解，便于技术决策，以需求分析人员为主，系统分析 员是主力，领域专家提供指导，架构师和资深开发人员参与
设计模型：包括高层设计模型和详细设计模型
高层设计模型以架构师为主，系 统分析员从需求方面提供支持，资深开发人员从技术实现方面提
