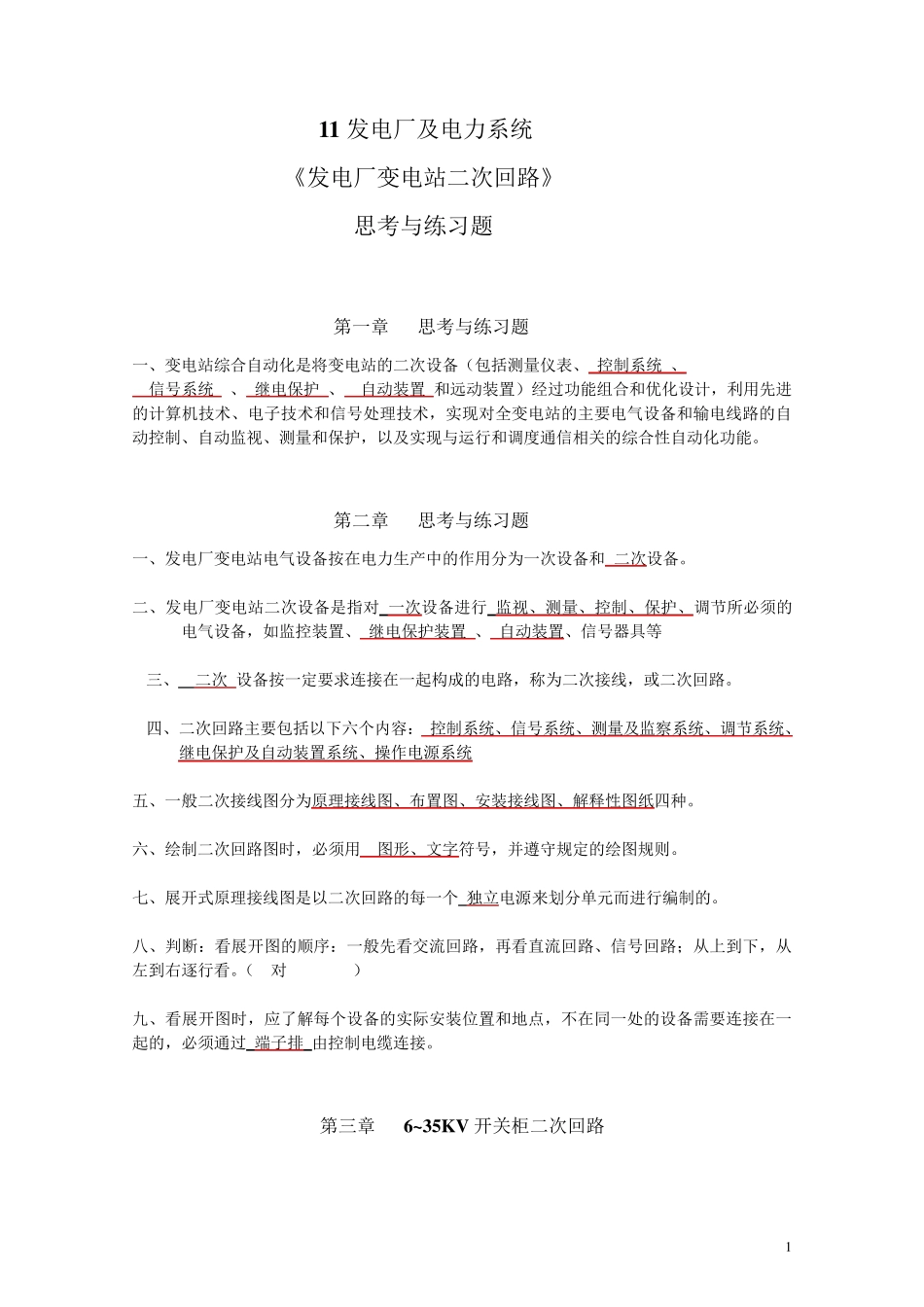

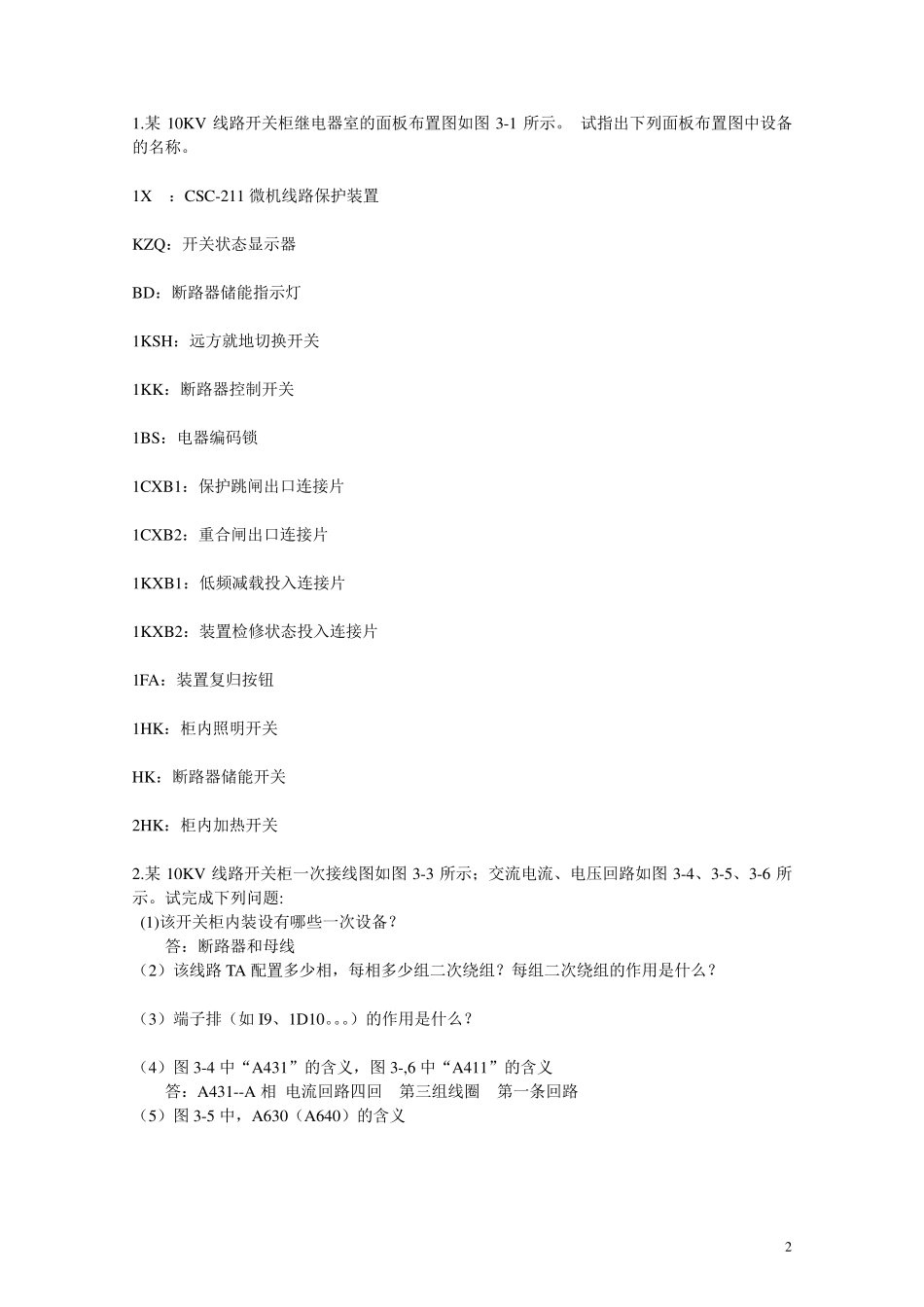

1 11 发电厂及电力系统 《发电厂变电站二次回路》 思考与练习题 第一章 思考与练习题 一、变电站综合自动化是将变电站的二次设备（包括测量仪表、 控制系统 、 信号系统 、 继电保护 、 自动装置 和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。 第二章 思考与练习题 一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和 二次设备。 二、发电厂变电站二次设备是指对 一次设备进行 监视、测量、控制、保护、调节所必须的电气设备，如监控装置、 继电保护装置 、 自动装置、信号器具等 三、 二次 设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。 四、二次回路主要包括以下六个内容： 控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统 五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。 六、绘制二次回路图时，必须用 图形、文字符号，并遵守规定的绘图规则。 七、展开式原理接线图是以二次回路的每一个 独立电源来划分单元而进行编制的。 八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。（ 对 ） 九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过 端子排 由控制电缆连接。 第三章 6~35KV 开关柜二次回路 2 1.某10KV 线路开关柜继电器室的面板布置图如图3-1 所示。 试指出下列面板布置图中设备的名称。 1X ：CSC-211 微机线路保护装置 KZQ：开关状态显示器 BD：断路器储能指示灯 1KSH：远方就地切换开关 1KK：断路器控制开关 1BS：电器编码锁 1CXB1：保护跳闸出口连接片 1CXB2：重合闸出口连接片 1KXB1：低频减载投入连接片 1KXB2：装置检修状态投入连接片 1FA：装置复归按钮 1HK：柜内照明开关 HK：断路器储能开关 2HK：柜内加热开关 2.某10KV 线路开关柜一次接线图如图3-3 所示；交流电流、电压回路如图3-4、3-5、3-6 所示。试完成下列问题: (1)该开关柜内装设有哪些一次设备？ 答：断路器和母线 （2）该线路TA 配置多少相，每相多少组二次绕组？每组二次绕组的作用是什么？ （3）端子排（如I9、1D10。。...
