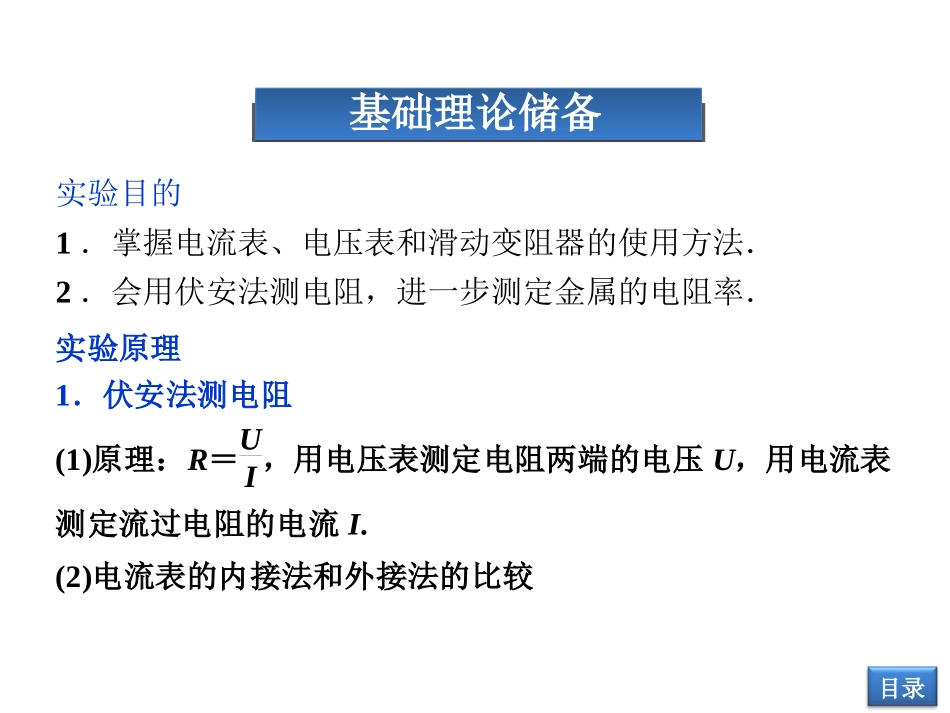

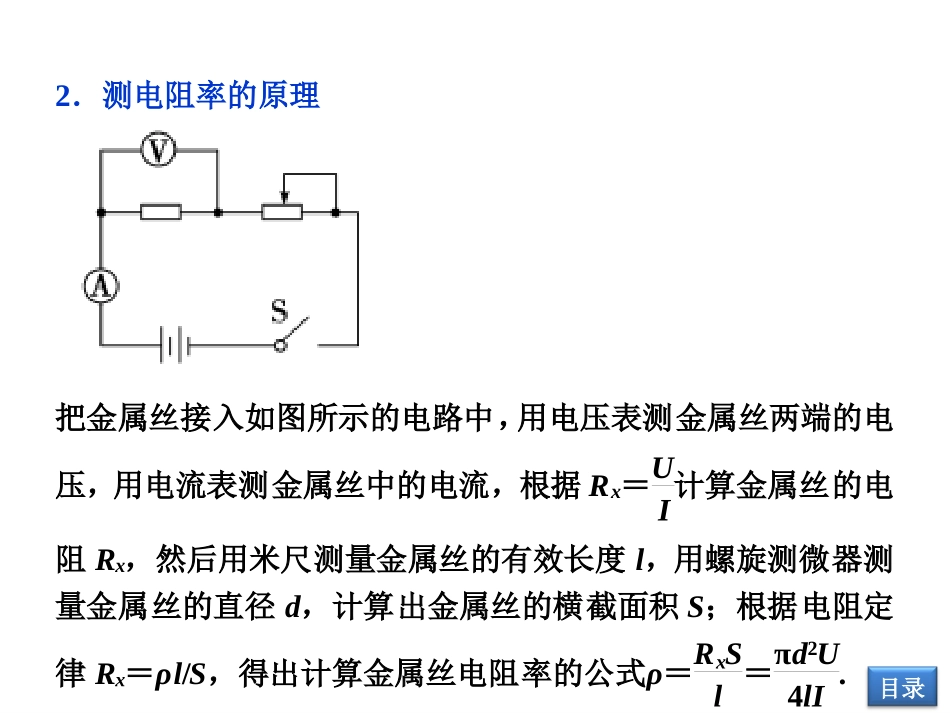

实验测定金属的电阻率目录基础理论储备实验目的1．掌握电流表、电压表和滑动变阻器的使用方法．2．会用伏安法测电阻，进一步测定金属的电阻率．实验原理1．伏安法测电阻(1)原理：R＝UI，用电压表测定电阻两端的电压U，用电流表测定流过电阻的电流I.(2)电流表的内接法和外接法的比较目录2．测电阻率的原理把金属丝接入如图所示的电路中，用电压表测金属丝两端的电压，用电流表测金属丝中的电流，根据Rx＝UI计算金属丝的电阻Rx，然后用米尺测量金属丝的有效长度l，用螺旋测微器测量金属丝的直径d，计算出金属丝的横截面积S；根据电阻定律Rx＝ρl/S，得出计算金属丝电阻率的公式ρ＝RxSl＝πd2U4lI.目录实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．实验步骤1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值．2．按如图所示的原理电路图连接好用伏安法测电阻的实验电路．3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l.目录4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内,断开电键S,求出导线电阻Rx的平均值.5．整理仪器．目录数据处理1．在求Rx的平均值时可用两种方法(1)第一种是用Rx＝UI算出各次的数值，再取平均值．(2)第二种是用U－I图线的斜率求出．2．计算电阻率：将记录的数据Rx、l、d的值，代入电阻率计算公式ρ＝RxSl＝πd2U4lI.目录误差分析1．金属丝直径、长度的测量带来误差．2．测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R测
