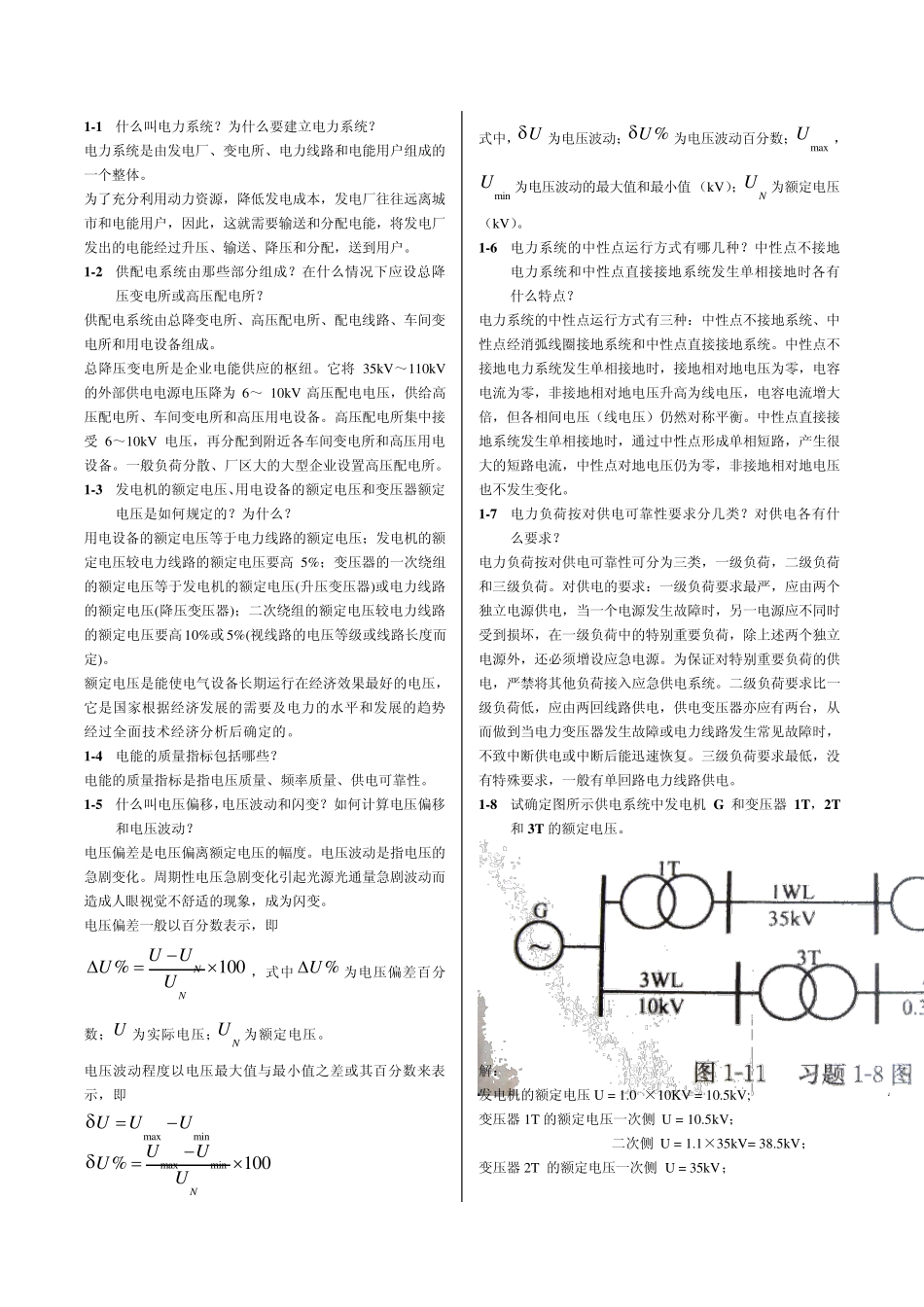

1-1 什么叫电力系统?为什么要建立电力系统? 电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。 为了充分利用动力资源,降低发电成本,发电厂往往远离城市和电能用户,因此,这就需要输送和分配电能,将发电厂发出的电能经过升压、输送、降压和分配,送到用户。 1-2 供配电系统由那些部分组成?在什么情况下应设总降压变电所或高压配电所? 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。 总降压变电所是企业电能供应的枢纽。它将 35kV~110kV 的外部供电电源电压降为 6~ 10kV 高压配电电压,供给高压配电所、车间变电所和高压用电设备。高压配电所集中接受 6~10kV 电压,再分配到附近各车间变电所和高压用电设备。一般负荷分散、厂区大的大型企业设置高压配电所。 1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的?为什么? 用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高 5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或 5%(视线路的电压等级或线路长度而定)。 额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。 1-4 电能的质量指标包括哪些? 电能的质量指标是指电压质量、频率质量、供电可靠性。 1-5 什么叫电压偏移,电压波动和闪变?如何计算电压偏移和电压波动? 电压偏差是电压偏离额定电压的幅度。电压波动是指电压的急剧变化。周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象,成为闪变。 电压偏差一般以百分数表示,即 %100NNUUUU,式中%U为电压偏差百分数;U 为实际电压;NU为额定电压。 电压波动程度以电压最大值与最小值之差或其百分数来表示,即 maxminmaxmin%100NUUUUUUU 式中, U为电压波动;%U为电压波动百分数;maxU,minU为电压波动的最大值和最小值(kV);NU为额定电压(kV)。 1-6 电力系统的中性点运行方式有哪几种?中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点? 电力系统的中性点运行方式有三种:中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。中性点不接地电力系统发...
