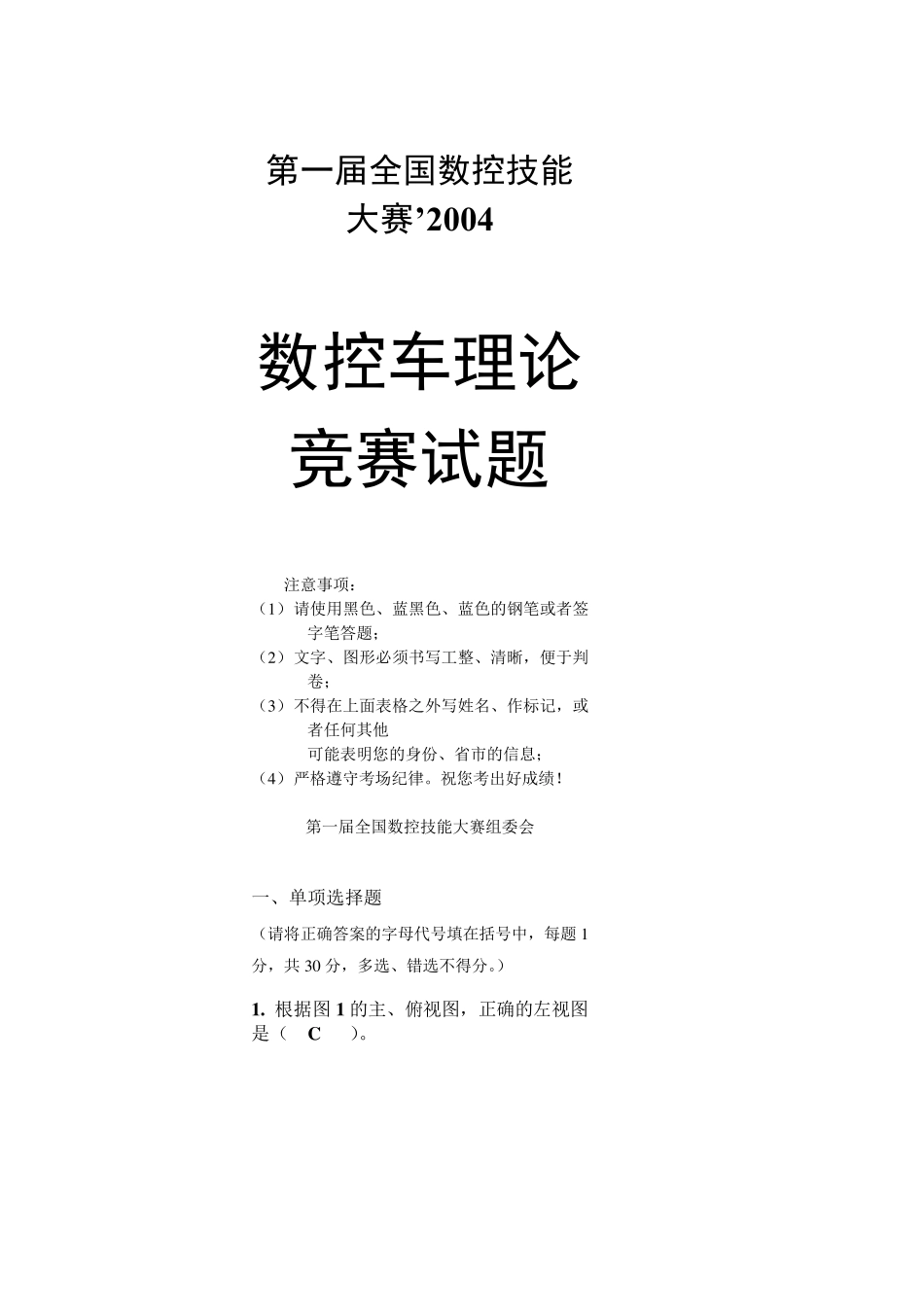

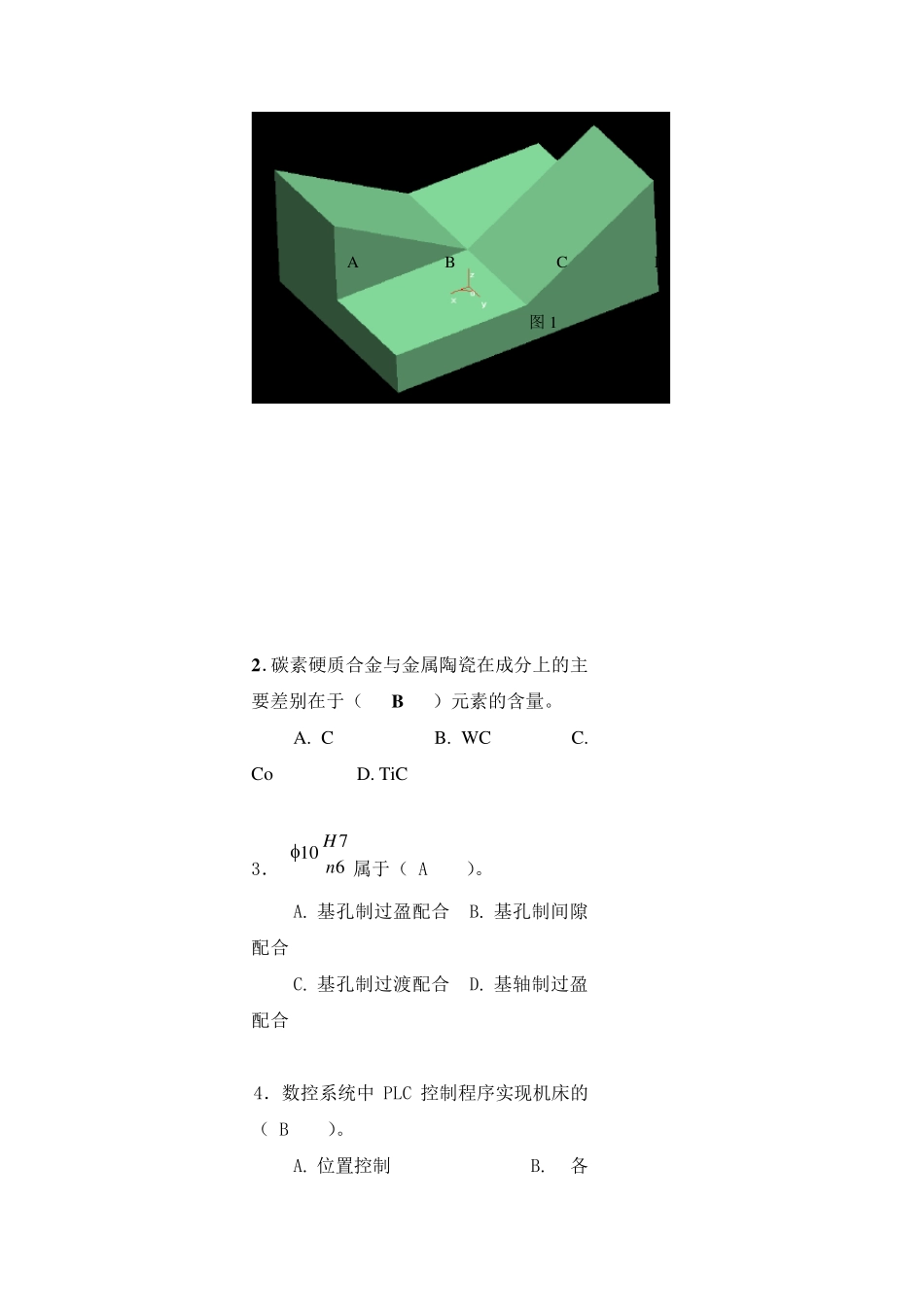

第一届全国数控技能大赛’2004 数控车理论竞赛试题 注意事项： （1 ） 请使用黑色、蓝黑色、蓝色的钢笔或者签字笔答题； （2 ） 文字、图形必须书写工整、清晰，便于判卷； （3 ） 不得在上面表格之外写姓名、作标记，或者任何其他 可能表明您的身份、省市的信息； （4 ） 严格遵守考场纪律。祝您考出好成绩！ 第一届全国数控技能大赛组委会 一、单项选择题 （请将正确答案的字母代号填在括号中，每题 1分，共 3 0 分，多选、错选不得分。） 1. 根据图 1 的主、俯视图，正确的左视图是（ C ）。 2．碳素硬质合金与金属陶瓷在成分上的主要差别在于（ B ）元素的含量。 A. C B. WC C. Co D. TiC 3． 6710 nH属于（ A ）。 A. 基孔制过盈配合 B. 基孔制间隙配合 C. 基孔制过渡配合 D. 基轴制过盈配合 4．数控系统中 PLC 控制程序实现机床的（ B ）。 A. 位置控制 B. 各A B C D 图 1 执行机构的逻辑顺序控制 C. 插补控制 D. 各进给轴轨迹和速度控制 5 ．数控机床的位置精度主要指标有（ A ）。 A. 定位精度和重复定位精度 B. 分辨率和脉冲当量 C. 主轴回转精度 D. 几何精度 6．如图2 为一阶梯轴简图，图上部的轴向尺寸Z1、Z2、Z3、Z4、Z5、Z6 为设计尺寸。编程原点为左端面与中心线的交点，编程时须按图下部的工序尺寸Z1’、Z2’、Z3’、Z4’、Z5’、Z6’编程。那么工序尺寸Z3’及其公差应该为（ A ） A. Z3’=1426.008.1m m B. Z3’=1428.088.0m m C. Z3’=14228.04.1m m D. Z3’=142068.1m m 图2 7． 在机械加工过程中，对零件进行热处理是保证其机械性能的重要环节，根据图3 所示钢的热处理工艺曲线判断，下列叙述正确的是（ D ）。 A. ①回火、②退火、③淬火、④正火 B. ①淬火、②正火、③回火、④退火 C. ①正火、②退火、③回火、④淬火 D. ①退火、②正火、③淬火、④回火 8．刀具磨纯标准通常都按（ C ）的磨损值来制订。 A. 月牙洼深度 B. 前刀面 C. 后刀面 D. 刀尖 9．通常，切削温度随着切削速度的提高而增高。当切削速度增高到一定程度后，切削温度将随着切削速度的进一步升高而（ B ）。 A. 开始降低 B. 继续增高 C. 保持恒定不变 D. 开始降低, 然后趋于平缓 10．为确保和测量车刀几何角度，需要假想三个辅助平面，即（ C ）作为基准。 A.已加工表面，待加工表面，切...
