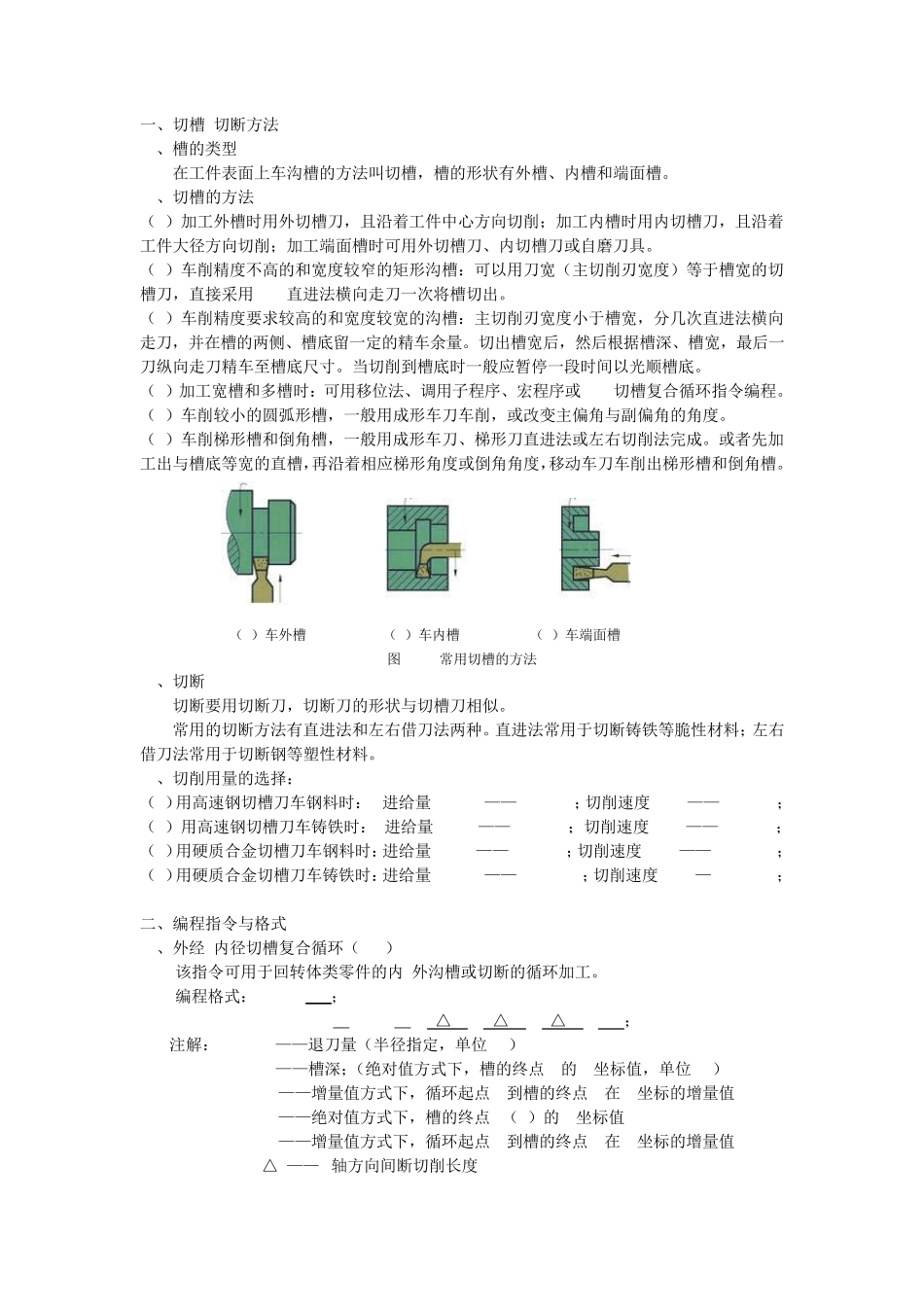

第9讲 切断与切槽 ·学习目的和要求 1、掌握在数控车床上切断工件与切沟槽的基本方法 2、掌握切断刀的安装、调整以及对刀操作 3、掌握切槽切断指令的编程格式与编程方法 4、掌握内切槽、外切槽、典型槽的加工方法 5、掌握切断与沟槽加工的加工工艺 ·重点内容 1、数控车床上切断工件与切沟槽的基本方法 2、切断刀的安装、调整以及对刀操作 3、切槽切断循环指令的编程格式 4、内切槽、外切槽、典型槽的加工方法 5、掌握切断与沟槽加工的加工工艺 ·难点内容 1、工件切断与沟槽的加工工艺路线 2、切断与沟槽的加工方法 ·实训任务 1、要求每组学生必须完成一个实训项目。 2、要求每个学生必须独立完成实习报告。 ·教学准备 ·课时分配:4H ·教学方法 先讲解知识内容,再进行加工操作练习。 ·教学过程 1、强调上课纪律,考勤记录。 2、讲解本节课主题,内容简要概括。 3、讲解安全操作规程 4、上课准备 5、教学分配(分组,工具配发) 6、知识内容讲解 7、本节课点评总结 一、切槽/切断方法 1、槽的类型 在工件表面上车沟槽的方法叫切槽,槽的形状有外槽、内槽和端面槽。 2、切槽的方法 (1)加工外槽时用外切槽刀,且沿着工件中心方向切削;加工内槽时用内切槽刀,且沿着工件大径方向切削;加工端面槽时可用外切槽刀、内切槽刀或自磨刀具。 (2)车削精度不高的和宽度较窄的矩形沟槽:可以用刀宽(主切削刃宽度)等于槽宽的切槽刀,直接采用 G01直进法横向走刀一次将槽切出。 (3)车削精度要求较高的和宽度较宽的沟槽:主切削刃宽度小于槽宽,分几次直进法横向走刀,并在槽的两侧、槽底留一定的精车余量。切出槽宽后,然后根据槽深、槽宽,最后一刀纵向走刀精车至槽底尺寸。当切削到槽底时一般应暂停一段时间以光顺槽底。 (4)加工宽槽和多槽时:可用移位法、调用子程序、宏程序或 G75切槽复合循环指令编程。 (5)车削较小的圆弧形槽,一般用成形车刀车削,或改变主偏角与副偏角的角度。 (6)车削梯形槽和倒角槽,一般用成形车刀、梯形刀直进法或左右切削法完成。或者先加工出与槽底等宽的直槽,再沿着相应梯形角度或倒角角度,移动车刀车削出梯形槽和倒角槽。 (a)车外槽 (b)车内槽 (c)车端面槽 图2-57 常用切槽的方法 3、切断 切断要用切断刀,切断刀的形状与切槽刀相似。 常用的切断方法有直进法和左右借刀法两种。直进法常用于切断铸铁等脆性材料;左右借刀法常用于切断钢等塑性...
