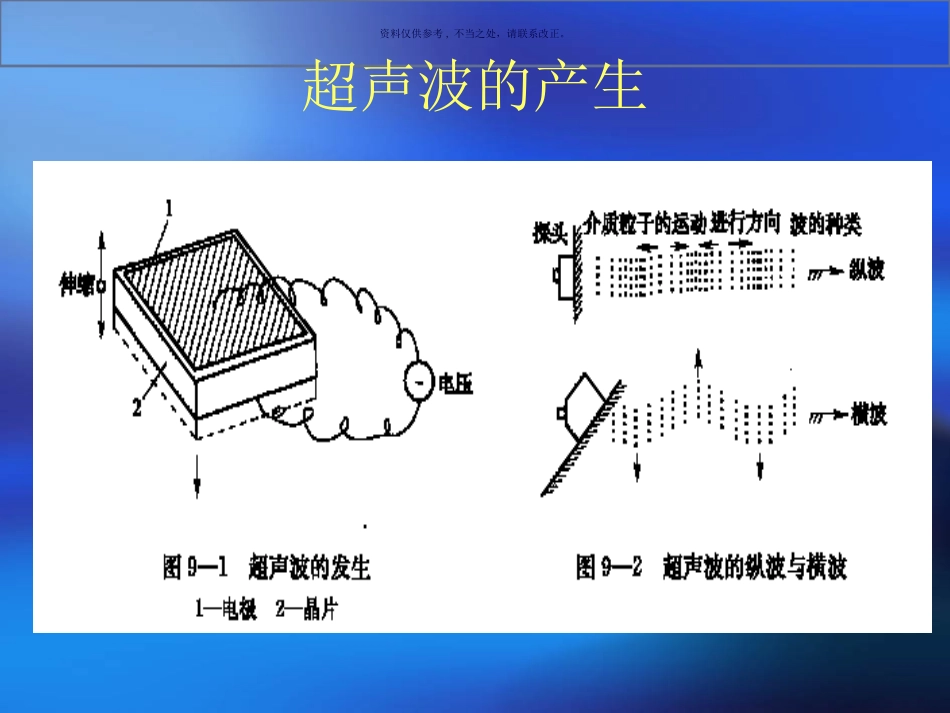

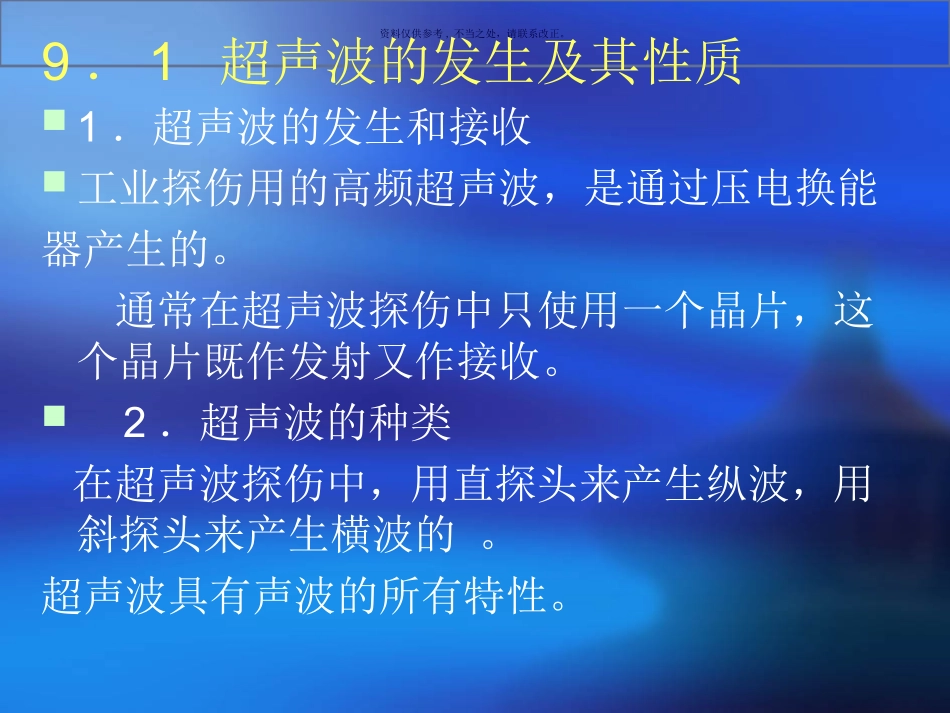

资料仅供参考,不当之处，请联系改正。综述金属的探测中用的是高频率的超声波。优点为：超声波的指向性好，能形成窄的波束；波长短，小的缺陷也能够较好地反射；距离分辨力好，分辨缺陷的能力高。资料仅供参考,不当之处，请联系改正。9．1超声波的发生及其性质1．超声波的发生和接收工业探伤用的高频超声波，是通过压电换能器产生的。通常在超声波探伤中只使用一个晶片，这个晶片既作发射又作接收。2．超声波的种类在超声波探伤中，用直探头来产生纵波，用斜探头来产生横波的。超声波具有声波的所有特性。资料仅供参考,不当之处，请联系改正。超声波的产生资料仅供参考,不当之处，请联系改正。直探头与斜探头资料仅供参考,不当之处，请联系改正。3．声速声波在介质中是以一定的速度传播的，如空气中的声速为340m／s，水中的声速为1500m／s，钢中纵波的声速为5900m／s，横波的声速为3230m／s，表面波的声速为3007m／s。声速是由传播介质的弹性系数、密度以及声波的种类决定的，它与频率和晶片没有关系。横波的声速大约是纵波声速的一半，而表面波声速大约是横波的o．9倍。资料仅供参考,不当之处，请联系改正。波长：C=λf声场强度：反射、投射和衍射CPIm221资料仅供参考,不当之处，请联系改正。9.2超声波探伤原理超声波检测可以分为超声波探伤和超声波测厚，以及超声波测晶粒度、测应力等。目前用得最多的方法是脉冲反射法。脉冲反射法在垂直探伤时用纵波，在斜入射探伤时大多用横波。脉冲反射法的纵波和横波探伤原理如下：1.垂直探伤法资料仅供参考,不当之处，请联系改正。2．斜射探伤法资料仅供参考,不当之处，请联系改正。9．3试块1．试块的用途(1)确定合适的探伤方法。(2)确定探伤灵敏度和评价缺陷大小。(3)校验仪器和测试探头性能。2．试块的种类根据试块的用途，可分为三大类：(1)调节仪器及测试探头的试块；(2)纵波探伤用试块；（3）横波探伤用试块。资料仅供参考,不当之处，请联系改正。资料仅供参考,不当之处，请联系改正。资料仅供参考,不当之处，请联系改正。9.4超声波检测工艺要点基本操作(1)探伤时机选择(2)探伤方法选择(3)探伤仪器的选择(4)探伤方向和扫查面的选定(5)频率的选择(6)晶片直径、折射角的选定(7)探伤面修整(8)耦合剂和耦合方法的选择(9)确定探伤灵敏度(10)进行粗探伤和精探伤(11)写出检验报告资料仅供参考,不当之处，请联系改正。9．5关于超声波检测特点的概括1．面积型缺陷的检出率较高，而体积型缺陷的检出率较低2．适合检验厚度较大的工件，不适合检验较薄的工件3．应用范围广，可用于各种试件4．检测成本低、速度快，仪器体积小，重量轻，现场使用较方便5．无法得到缺陷直观图像，定性困难，定量精度不高6．检测结果无直接见证记录7．对缺陷在工件厚度方向上的定位较准确8．材质、晶粒度对探伤有影响9．工件不规则的外形和一些结构会影响检测10．不平或粗糙的表面会影响耦合和扫查，从而影响检测精度和可靠性
