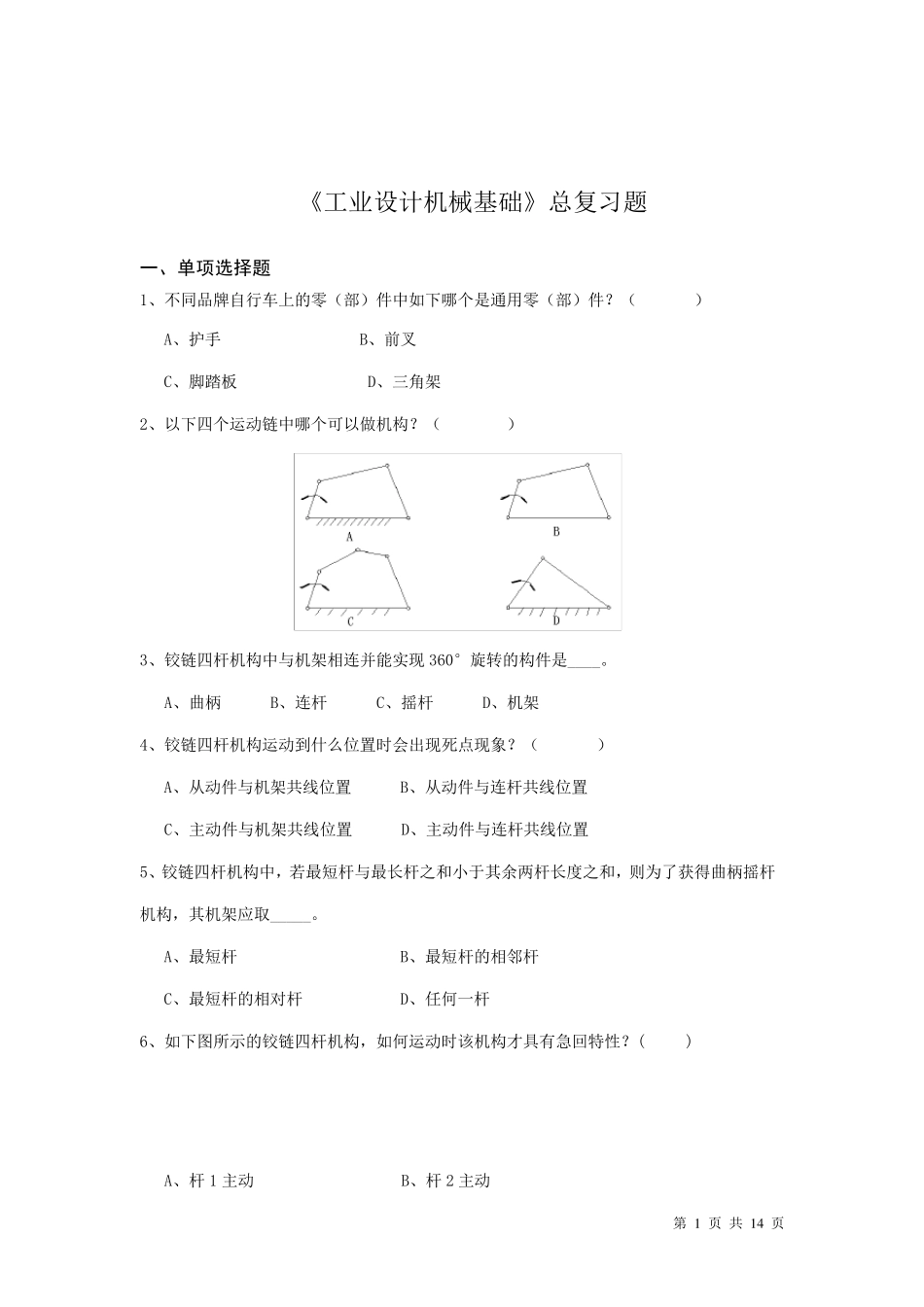

第 1 页 共 1 4 页 《工业设计机械基础》总复习题 一、单项选择题 1、不同品牌自行车上的零（部）件中如下哪个是通用零（部）件？（ ） A、护手 B、前叉 C、脚踏板 D、三角架 2、以下四个运动链中哪个可以做机构？（ ） 3、铰链四杆机构中与机架相连并能实现360°旋转的构件是____。 A、曲柄 B、连杆 C、摇杆 D、机架 4、铰链四杆机构运动到什么位置时会出现死点现象？（ ） A、从动件与机架共线位置 B、从动件与连杆共线位置 C、主动件与机架共线位置 D、主动件与连杆共线位置 5、铰链四杆机构中，若最短杆与最长杆之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取_____。 A、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆 6、如下图所示的铰链四杆机构，如何运动时该机构才具有急回特性？( ) A、杆1 主动 B、杆2 主动 第 2 页 共 1 4 页 C、杆3 主动 D、杆4 主动 7、 如下图所示机构简图中哪种是双曲柄机构？ （ B ） 8、如下图所示，自卸汽车的自卸运动是运用了什么机构？（ ） A、曲柄滑块机构 B、导杆机构 C、定块机构 D、摇块机构 9、图示机构简图表达的是什么机构？（ ） A、回转导杆机构 B、定块机构 C、曲柄滑块机构 D、曲柄摇块机构 10、图示凸轮机构中的原动件一般是___C___。 11、只需设计适当的凸轮轮廓形状，便可使从动件得到如下哪种运动规律？( ) A、360°转动 B、一直向上的直线运动 第 3 页 共 1 4 页 C、一直向下的直线运动 D、往复摆动 12、如图所示移动凸轮机构的自由度F 等于多少？ ( ) A、 1 B、 2 C、 3 D、 4 13、对于直动从动件凸轮机构，建议升程许用压力角取______。 A、［α］≤30° B、［α］≤45° C、［α］≤60° D、［α］≤90° 14、渐开线齿轮传动相对平稳是因为什么？( ) A、传动时啮合角不变 B、传动时传动比恒定 C、传动时重合度小 D、传动时转速快 15、已知一对外啮合标准直齿圆柱齿轮的标准中心距 a=200mm，齿数 Z1=21，Z2=69,请问模数 m 等于多少？（ ） A、 2 B、 3 C、 4 D、 5 16、如果两个标准直齿圆柱齿轮的参数分别为 m1=4、z1=17、α1=20°和 m2=6、z2=25、α2=20°。试问它们配对啮合情况如何？（ ）模数相等、压力角相等 A、模数不同能配对啮合 B、模数不同不能配对啮合 C、齿数都为奇数能配对啮合 D、压力角相同能配对啮合 17、设...
